Python 绘制三维矢量图完整指南：从环境配置到多面体生成

Python 三维矢量图绘制概述

在常规开发中，我们通常使用 Python 绘制二维平面图表，但在某些特定场景下，构建三维立体场景图显得尤为必要，例如展示具有空间感的几何模型。

那么，这类复杂的三维图形是如何构建出来的呢？本文将逐步演示如何从零开始，一步步生成高质量的三维矢量（SVG）图形。

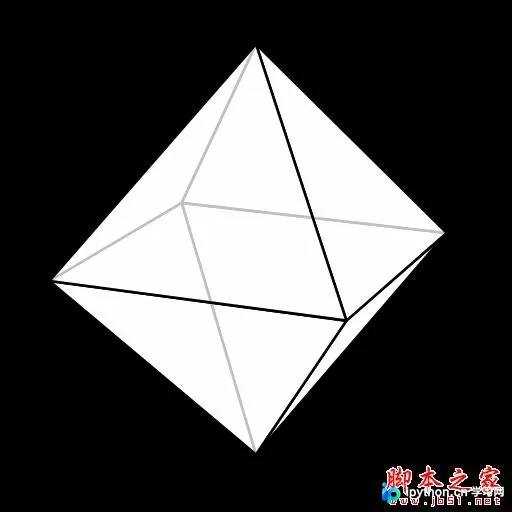

八面体

为了具体说明实现过程，我们首先选取一个标准的八面体作为示例对象进行解析。

环境配置与基础类定义

1 安装相关包

在开始编码之前，需要确保环境中已安装两个核心依赖库：

import pyrr # NumPy 的 3D 函数库
import svgwrite # svg图形处理库

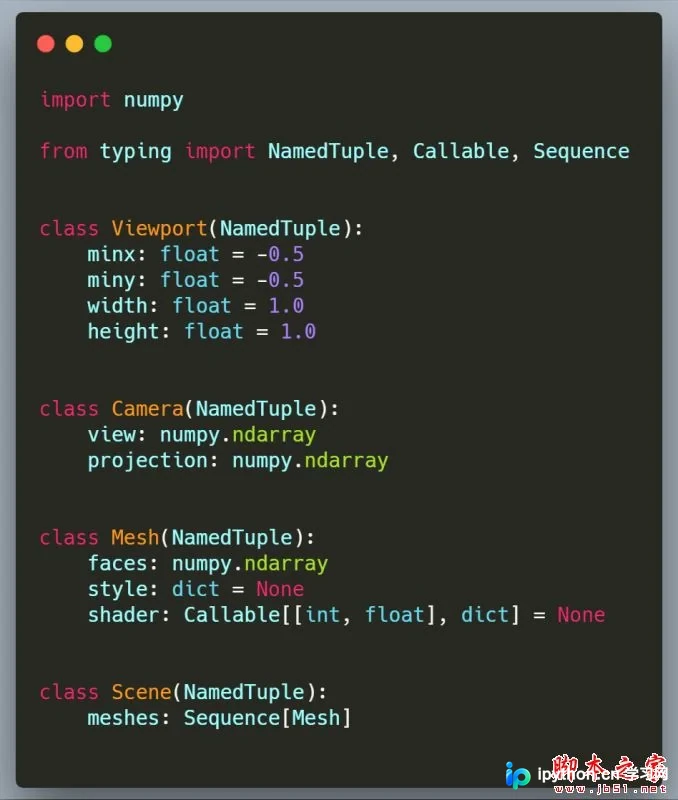

2 定义 3D 图生成环境

接下来，我们需要定义几个关键类，以配置三维图形生成的基础运行环境：

viewport：用于设定矩形绘图区域的范围。

camera：包含视图矩阵和投影矩阵，负责确定观察视角。

mesh：包含 SVG 矢量图所需的网格表面矩阵、着色器逻辑以及样式字典，用于定义图形的外观和结构。

八面体数据生成与渲染

3 生成八面体数据

随后，我们需要计算并生成八面体每个顶点的具体坐标数据：

def octahedron():
  """Construct an eight-sided polyhedron"""
  f = sqrt(2.0) / 2.0
  verts = numpy.float32([ ( 0, -1, 0), (-f, 0, f), ( f, 0, f), ( f, 0, -f), (-f, 0, -f), ( 0, 1, 0) ])
  triangles = numpy.int32([ (0, 2, 1), (0, 3, 2), (0, 4, 3), (0, 1, 4), (5, 1, 2), (5, 2, 3), (5, 3, 4), (5, 4, 1) ])
  return verts[triangles]

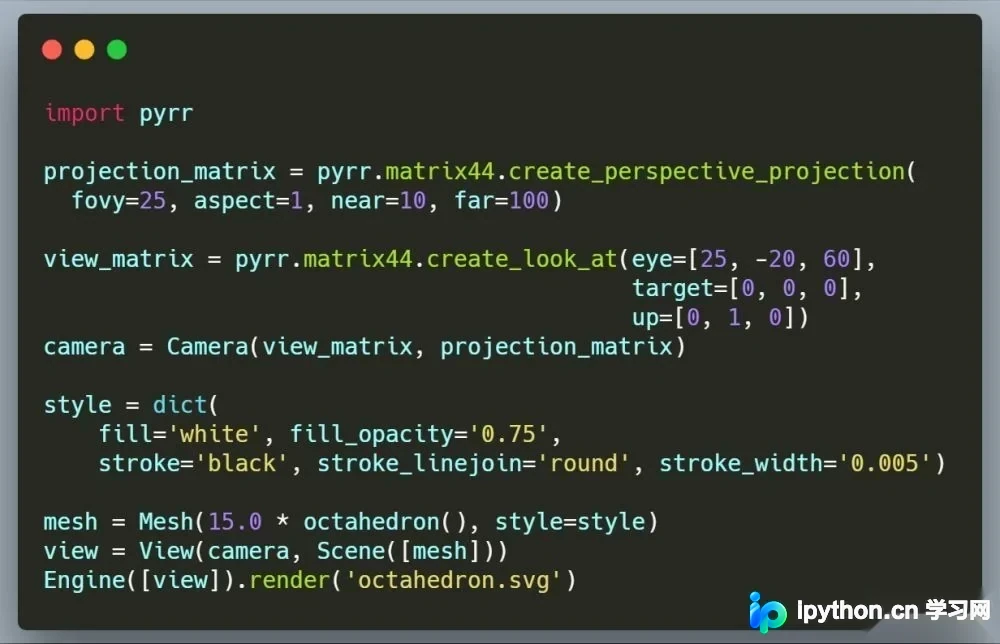

4 pyrr 包渲染

利用 pyrr 三维数学库对上述原始几何数据进行矩阵运算和渲染处理，最终输出为 SVG 矢量图格式。

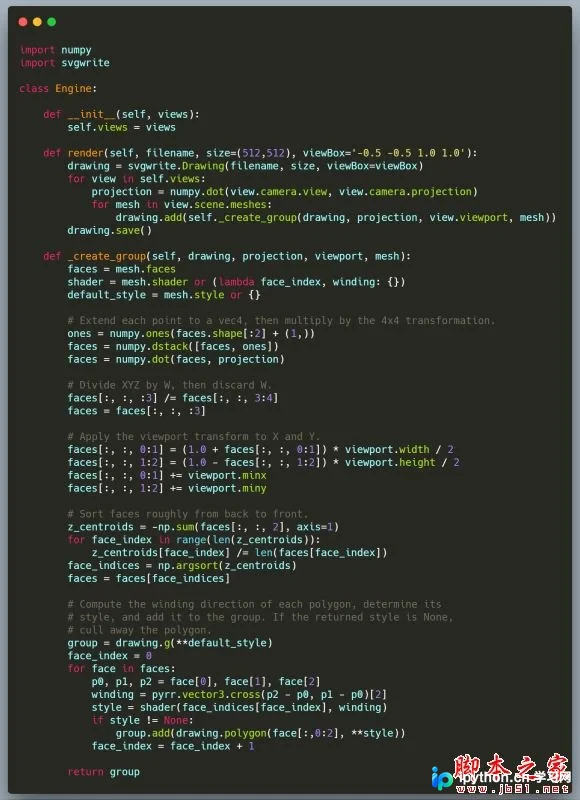

5 生成 svg

在生成的最后一步，需要调用特定的 Engine 函数来生成最终的 SVG 图形，该过程涉及一定的逻辑复杂性：

将上述所有代码逻辑封装到类中进行调用，即可成功生成八面体图形。

除了八面体，该方法同样适用于生成多种其他几何图形。

其他几何图形实现示例

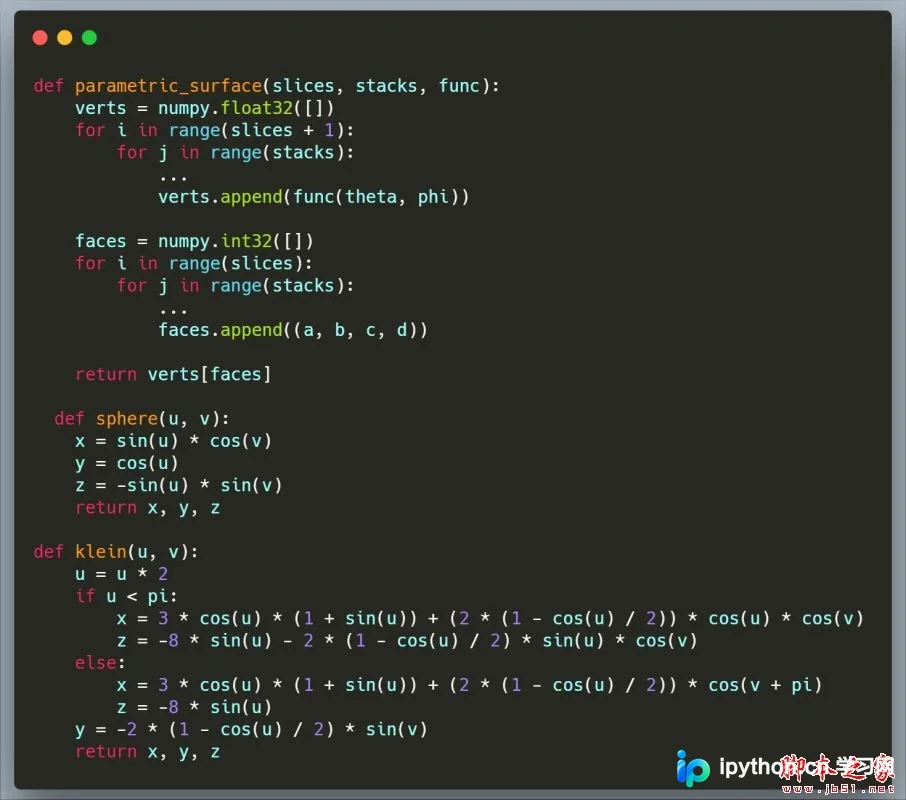

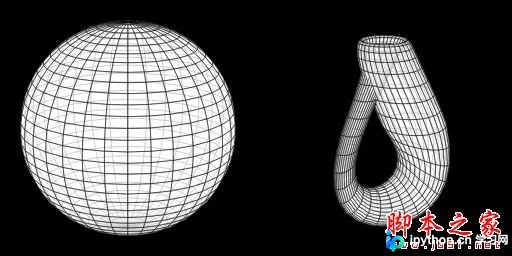

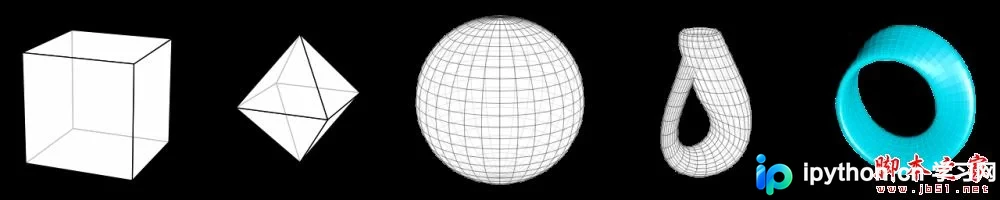

球体和 Klein 瓶

具体实现代码如下：

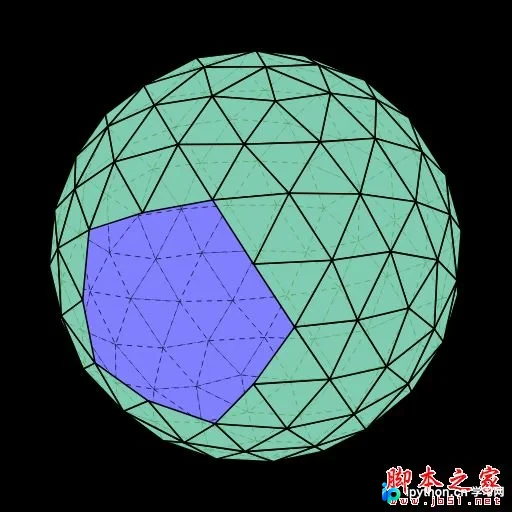

多面球体

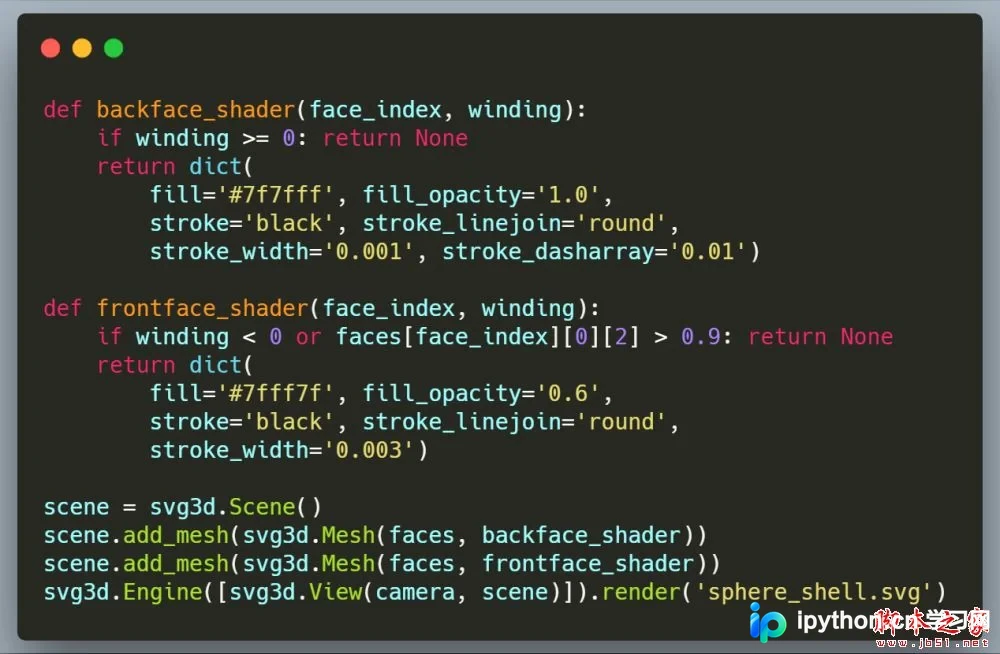

具体实现代码如下：

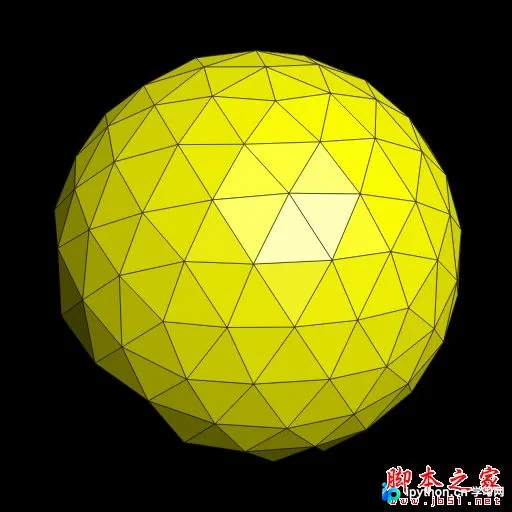

发光的球体

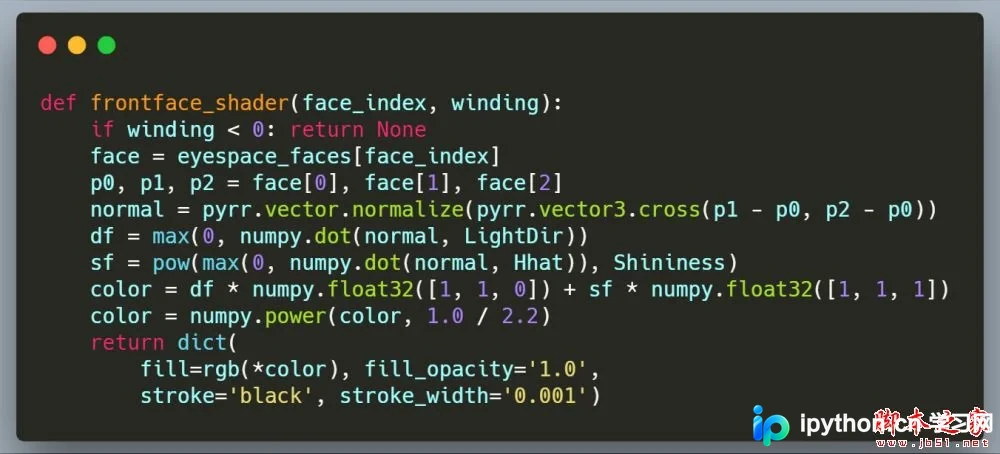

代码实现如下：

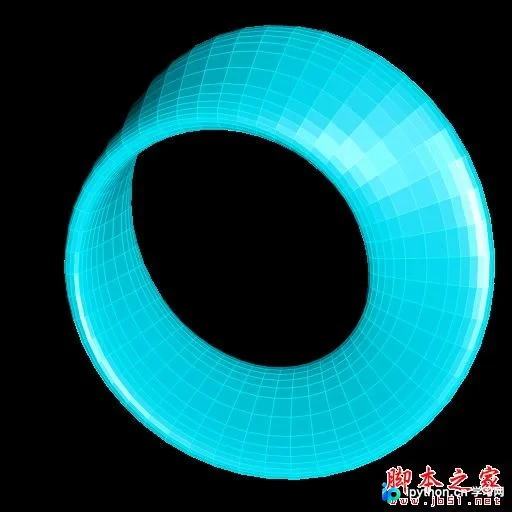

此外，还可以绘制更为复杂的曲面体模型。

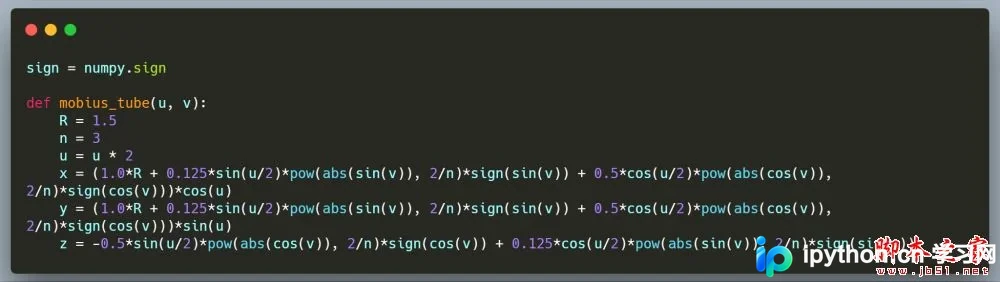

具体代码实现如下：

总结

以上内容详细介绍了利用 Python 绘制各类三维图形的方法，希望能为读者提供有价值的参考。如有任何疑问，欢迎留言交流，小编将及时回复。感谢大家的支持！ 若觉得本文对您有帮助，欢迎转载，请注明出处，谢谢！
