C# Winform 使用 UpdateLayeredWindow 实现透明动画界面

花开有时

发布时间：2026-10-13 | 2人浏览过

原创

很多开发者在美化.NET Winform窗体时，常遇到标准控件无法直接支持复杂透明效果的难题。本文将详细介绍如何利用Win32 API UpdateLayeredWindow 实现任意透明度显示，并提供完整的C#代码封装。我们将探讨三种处理上层控件的方案（双层窗体、DrawToBitmap缓存、DirectUI），并解析API调用的关键步骤与性能优化技巧，帮助你在保持系统低要求的同时，实现不卡不闪烁的高性能透明动效。

实现透明界面的核心思路

UpdateLayeredWindow 能够实现窗体的任意透明渲染，且不会出现毛边，但其代价是窗体不再响应普通的Paint消息，也无法直接使用常规控件。针对这一限制，有三种常见的解决策略：

双层窗体法：底层窗体应用 UpdateLayeredWindow 作为背景层，上层覆盖普通窗体。利用上层的 TransparencyKey 或 Region 属性裁剪掉重叠区域，使上层控件可见，从而实现背景透明与控件交互共存。
图像快照法：在单层窗体中，尝试通过 Control.DrawToBitmap 将上层控件绘制到底层 Bitmap 上。这种方法效率较低，且存在兼容性缺陷（如 TextBox 无法显示光标，WebBrowser 内容丢失），不建议用于复杂交互场景。
DirectUI 技术：完全重绘所有基础控件，放弃传统 Windows 控件依赖。这是效果最佳但开发成本极高的路径。

此外，WPF 虽然自带强大的图形渲染能力，但 Winform 凭借更低的系统要求和上手难度，在许多传统项目中依然具有优势。关键在于如何正确调用 UpdateLayeredWindow。

第一步：启用分层窗口样式

要使窗体支持半透明渲染，必须首先重写窗体的 CreateParams 属性，添加 WS_EX_LAYERED 扩展样式标志。这告诉操作系统该窗口需要特殊图层合成处理。

protected override CreateParams CreateParams
{
    get
    {
        CreateParams cp = base.CreateParams;
        cp.ExStyle |= 0x00080000; // WS_EX_LAYERED 扩展样式
        return cp;
    }
}

第二步：封装 SetBitmap 绘图方法

核心逻辑在于将内存中的 Bitmap 数据通过 GDI 转换后送入 UpdateLayeredWindow。以下是经过优化的完整方法实现：

public void SetBitmap(Bitmap bitmap, byte opacity)
{
    // 校验位图格式，必须是32位带Alpha通道的格式
    if (bitmap.PixelFormat != PixelFormat.Format32bppArgb)
        throw new ApplicationException("位图必须是32位包含alpha通道");

    IntPtr screenDc = Win32.GetDC(IntPtr.Zero);
    IntPtr memDc = Win32.CreateCompatibleDC(screenDc);
    IntPtr hBitmap = IntPtr.Zero;
    IntPtr oldBitmap = IntPtr.Zero;

    try
    {
        // 创建GDI位图句柄
        hBitmap = bitmap.GetHbitmap(Color.FromArgb(0));
        oldBitmap = Win32.SelectObject(memDc, hBitmap);

        Win32.Size size = new Win32.Size(bitmap.Width, bitmap.Height);
        Win32.Point pointSource = new Win32.Point(0, 0);
        Win32.Point topPos = new Win32.Point(Left, Top);
        Win32.BLENDFUNCTION blend = new Win32.BLENDFUNCTION();
        blend.BlendOp = Win32.AC_SRC_OVER;
        blend.BlendFlags = 0;
        blend.SourceConstantAlpha = opacity; // 透明度值，0-255
        blend.AlphaFormat = Win32.AC_SRC_ALPHA;

        // 执行最终混合渲染
        Win32.UpdateLayeredWindow(
            Handle, screenDc, ref topPos, ref size,
            memDc, ref pointSource, 0, ref blend, Win32.ULW_ALPHA);
    }
    finally
    {
        // 严格清理资源，防止内存泄漏
        Win32.ReleaseDC(IntPtr.Zero, screenDc);
        if (hBitmap != IntPtr.Zero)
        {
            Win32.SelectObject(memDc, oldBitmap);
            Win32.DeleteObject(hBitmap);
        }
        Win32.DeleteDC(memDc);
    }
}

第三步：配置 Win32 API 声明

调用上述方法前，必须在类中导入对应的底层函数并定义相关结构体。以下是必要的 API 映射与类型定义：

class Win32
{
    public enum Bool { False = 0, True }

    [StructLayout(LayoutKind.Sequential)]
    public struct Point { public Int32 x, y; public Point(Int32 x, Int32 y) { this.x = x; this.y = y; } }

    [StructLayout(LayoutKind.Sequential)]
    public struct Size { public Int32 cx, cy; public Size(Int32 cx, Int32 cy) { this.cx = cx; this.cy = cy; } }

    [StructLayout(LayoutKind.Sequential, Pack = 1)]
    struct ARGB { public byte Blue, Green, Red, Alpha; }

    [StructLayout(LayoutKind.Sequential, Pack = 1)]
    public struct BLENDFUNCTION { public byte BlendOp, BlendFlags, SourceConstantAlpha, AlphaFormat; }

    public const Int32 ULW_COLORKEY = 0x00000001;
    public const Int32 ULW_ALPHA = 0x00000002;
    public const Int32 ULW_OPAQUE = 0x00000004;

    public const byte AC_SRC_OVER = 0x00;
    public const byte AC_SRC_ALPHA = 0x01;

    [DllImport("user32.dll", ExactSpelling = true, SetLastError = true)]
    public static extern Bool UpdateLayeredWindow(IntPtr hwnd, IntPtr hdcDst, ref Point pptDst, ref Size psize, IntPtr hdcSrc, ref Point pprSrc, Int32 crKey, ref BLENDFUNCTION pblend, Int32 dwFlags);

    [DllImport("user32.dll", ExactSpelling = true, SetLastError = true)]
    public static extern IntPtr GetDC(IntPtr hWnd);

    [DllImport("user32.dll", ExactSpelling = true)]
    public static extern int ReleaseDC(IntPtr hWnd, IntPtr hDC);

    [DllImport("gdi32.dll", ExactSpelling = true, SetLastError = true)]
    public static extern IntPtr CreateCompatibleDC(IntPtr hDC);

    [DllImport("gdi32.dll", ExactSpelling = true, SetLastError = true)]
    public static extern Bool DeleteDC(IntPtr hdc);

    [DllImport("gdi32.dll", ExactSpelling = true)]
    public static extern IntPtr SelectObject(IntPtr hDC, IntPtr hObject);

    [DllImport("gdi32.dll", ExactSpelling = true, SetLastError = true)]
    public static extern Bool DeleteObject(IntPtr hObject);

    // 以下为拖拽、移动等辅助消息处理
    [DllImport("user32.dll", EntryPoint = "SendMessage")]
    public static extern int SendMessage(int hWnd, int wMsg, int wParam, int lParam);
    [DllImport("user32.dll", EntryPoint = "ReleaseCapture")]
    public static extern int ReleaseCapture();
    public const int WM_SysCommand = 0x0112;
    public const int SC_MOVE = 0xF012;
}

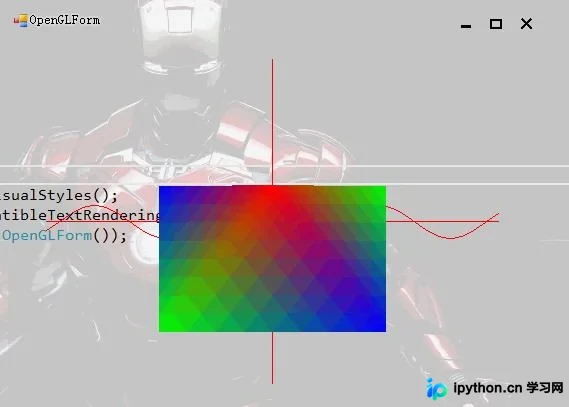

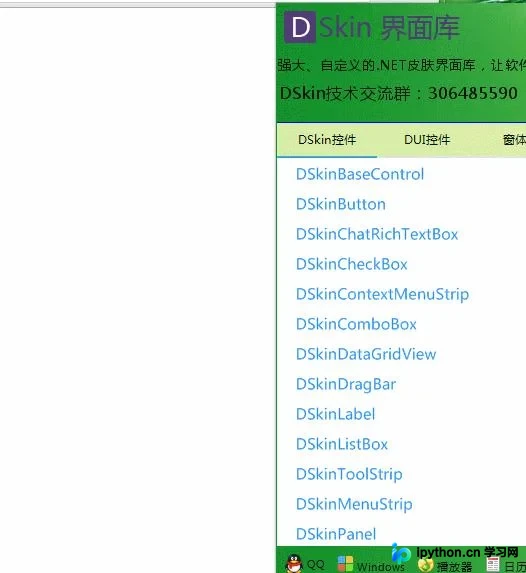

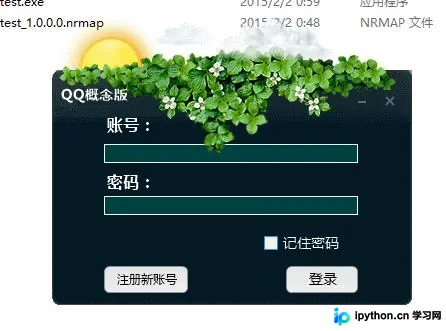

性能优化与实际效果展示

UpdateLayeredWindow 的性能表现通常优于标准的 Paint 事件重绘。为了实现流畅的动画，建议在绘制时：
- **Bitmap 缓存**：对背景进行预渲染，减少每帧重复计算。
- **剪辑区域（Clipping）**：仅更新发生变化的局部区域。
- **异步处理**：在后台线程生成 Bitmap，主线程负责投递渲染。
