Python matplotlib基础绘图与多子图绘制详解

本文通过具体实例展示如何利用Python的matplotlib库完成基础绘图任务，供读者参考学习。

基础示例

# -*- coding:utf-8 -*-
#!python3
import numpy as np
import matplotlib.pyplot as plt
x = np.linspace(0,10,101)  #设置起始及终点，以及点的数量
y = np.sin(x)        #调用numpy库的sin函数
z = np.cos(x**2)
plt.figure(figsize=(8,6))  #设置图像的大小
plt.plot(x,y,label="$y=sin(x)$",color = "red",linewidth=2)      #设置图像属性，$表示将公式格式化
plt.plot(x,z,label="$y=cos(x**2)$")
plt.xlabel("Times/s")    #设置图像的横纵坐标的名称及单位
plt.ylabel("Volt/v")
plt.title("Demo")
plt.ylim(-1.2,1.2) #设置y的范围
plt.legend()
plt.show()         #显示图像

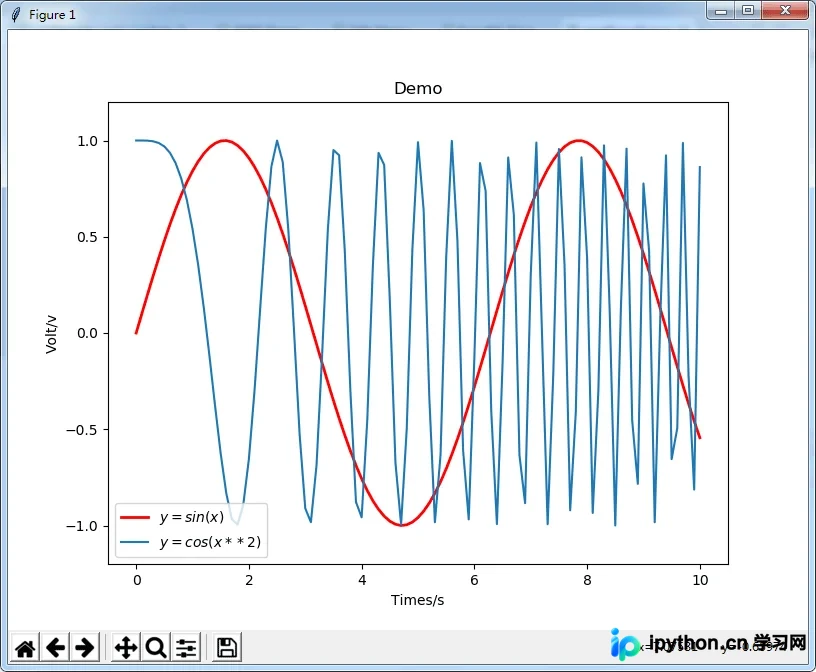

执行上述代码后，生成的曲线如下图所示：

plot函数的调用方式具有高度灵活性，

在plt.plot(x,y,label="$y=sin(x)$",color = "red",linewidth=2)将x和y数组传入plot函数后，可通过关键字参数设定各项属性：

• label：为绘制的曲线指定名称，该名称将显示在图例（legend）中。若字符串前后添加”$”符号，matplotlib将调用内置的LaTeX引擎渲染数学公式。
• color：用于指定曲线的颜色。
• linewidth：用于设定曲线的宽度。
• xlabel：用于设置x轴的文字标签。
• ylabel：用于设置y轴的文字标签。
• title：用于设置图表的标题。
• ylim：用于限定y轴的显示范围。
• legend：用于在图中显示图例。
• show()：用于在屏幕上显示所有生成的图像。

多轴图绘制

这相当于在同一个绘图区域内绘制多个子图，使用的函数为subplot(numRows, numCols, plotNum)。

subplot将整个绘图区域划分为numRows行乘以numCols列的子区域，并按从左到右、从上到下的顺序对每个子区域进行编号，左上角子区域的编号为1。当numRows、numCols和plotNum三个数值均小于10时，可合并为一个整数进行缩写，例如subplot(323)与subplot(3,2,3)效果相同。该函数会在plotNum指定的区域创建一个坐标轴对象；若新创建的坐标轴与已存在的坐标轴重叠，原有坐标轴将被移除。

以下程序示例可将绘图空间划分为颜色各异的六个部分：

# -*- coding:utf-8 -*-
#!python3
import matplotlib.pyplot as plt
for idx, color in enumerate("rgbyck"):
  plt.subplot(320+idx+1, axisbg=color)
plt.show()

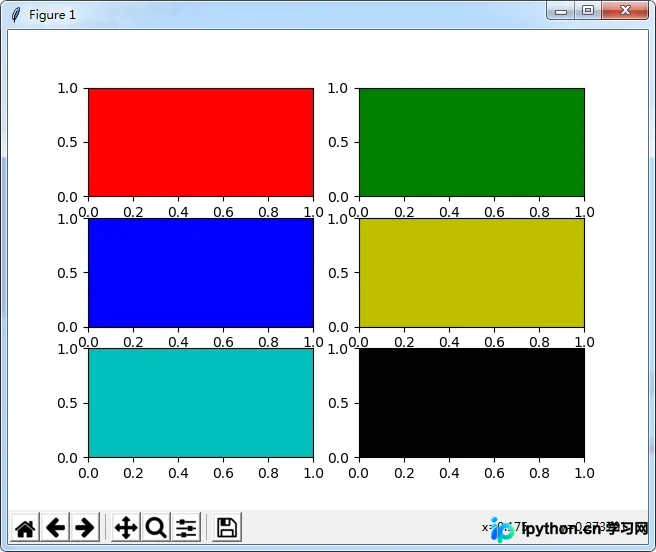

运行结果如下：

如需了解更多Python相关内容，可参考本站专题：《Python数学运算技巧总结》、《Python数据结构与算法教程》、《Python函数使用技巧总结》、《Python字符串操作技巧汇总》、《Python入门与进阶经典教程》及《Python文件与目录操作技巧汇总》。

希望本文所述内容能对大家的Python程序设计有所帮助。
