Python OpenCV实现基于投影法的图像文字分割

沈知远

发布时间：2026-10-13 | 3人浏览过

原创

本文介绍利用Python和OpenCV库，通过水平与垂直投影法实现图像中文字的自动分割。首先对图像进行二值化处理，随后统计像素分布以确定行列边界，进而提取单个字符坐标。文中提供了完整的代码示例，并分析了中文复杂结构下的分割局限性及优化方向。

文字分割实现步骤与原理

具体实现流程如下：

第一步，利用水平投影技术对图像进行横向切割，从而提取出每一行的图像区域；

第二步，对已分割的每一行图像执行垂直投影操作，进行纵向切割，最终确定每个字符的具体坐标位置，完成单个字符的提取；

简要说明投影法的原理：在水平和垂直两个方向上，对经过预处理（即二值化）的图像中的特定像素进行统计。由于二值化图像仅包含黑白两种颜色，通过统计白色或黑色像素的数量，可以判断出每一行的上下边界以及每一列的左右边界，从而实现图像分割。

接下来，将使用Python结合OpenCV库来演示该功能的具体实现。

水平投影实现与代码解析

首先实现水平投影部分：


import cv2

import numpy as np



'''水平投影'''

def getHProjection(image):

 hProjection = np.zeros(image.shape,np.uint8)

 #图像高与宽

 (h,w)=image.shape

 #长度与图像高度一致的数组

 h_ = [0]*h

 #循环统计每一行白色像素的个数

 for y in range(h):

  for x in range(w):

   if image[y,x] == 255:

    h_[y]+=1

 #绘制水平投影图像

 for y in range(h):

  for x in range(h_[y]):

   hProjection[y,x] = 255

 cv2.imshow('hProjection2',hProjection)



 return h_



if __name__ == "__main__":

 #读入原始图像

 origineImage = cv2.imread('test.jpg')

 # 图像灰度化

 #image = cv2.imread('test.jpg',0)

 image = cv2.cvtColor(origineImage,cv2.COLOR_BGR2GRAY)

 cv2.imshow('gray',image)

 # 将图片二值化

 retval, img = cv2.threshold(image,127,255,cv2.THRESH_BINARY_INV)

 cv2.imshow('binary',img)

 #水平投影

 H = getHProjection(img)

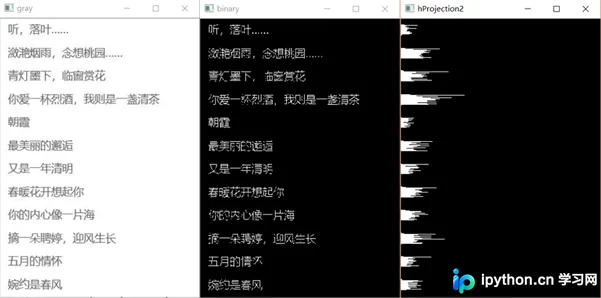

根据上述水平投影结果，利用白色像素形成的“小山峰”的起始位置，可以界定出每一行的起始边界，从而将每一行图像成功分割出来。

垂直投影与字符定位

在获取每一行图像后，可以对其执行垂直投影操作。


def getVProjection(image):

 vProjection = np.zeros(image.shape,np.uint8);

 #图像高与宽

 (h,w) = image.shape

 #长度与图像宽度一致的数组

 w_ = [0]*w

 #循环统计每一列白色像素的个数

 for x in range(w):

  for y in range(h):

   if image[y,x] == 255:

    w_[x]+=1

 #绘制垂直平投影图像

 for x in range(w):

  for y in range(h-w_[x],h):

   vProjection[y,x] = 255

 cv2.imshow('vProjection',vProjection)

 return w_

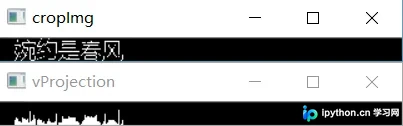

通过垂直投影分析，可以获得每个字符左右两侧的起始位置，由此确定每个字符的具体坐标，即生成一个矩形框来标记字符位置。

完整代码实现与效果分析

以下是实现该功能的全部代码：


import cv2

import numpy as np



'''水平投影'''

def getHProjection(image):

 hProjection = np.zeros(image.shape,np.uint8)

 #图像高与宽

 (h,w)=image.shape

 #长度与图像高度一致的数组

 h_ = [0]*h

 #循环统计每一行白色像素的个数

 for y in range(h):

  for x in range(w):

   if image[y,x] == 255:

    h_[y]+=1

 #绘制水平投影图像

 for y in range(h):

  for x in range(h_[y]):

   hProjection[y,x] = 255

 cv2.imshow('hProjection2',hProjection)



 return h_



def getVProjection(image):

 vProjection = np.zeros(image.shape,np.uint8);

 #图像高与宽

 (h,w) = image.shape

 #长度与图像宽度一致的数组

 w_ = [0]*w

 #循环统计每一列白色像素的个数

 for x in range(w):

  for y in range(h):

   if image[y,x] == 255:

    w_[x]+=1

 #绘制垂直平投影图像

 for x in range(w):

  for y in range(h-w_[x],h):

   vProjection[y,x] = 255

 #cv2.imshow('vProjection',vProjection)

 return w_



if __name__ == "__main__":

 #读入原始图像

 origineImage = cv2.imread('test.jpg')

 # 图像灰度化

 #image = cv2.imread('test.jpg',0)

 image = cv2.cvtColor(origineImage,cv2.COLOR_BGR2GRAY)

 cv2.imshow('gray',image)

 # 将图片二值化

 retval, img = cv2.threshold(image,127,255,cv2.THRESH_BINARY_INV)

 cv2.imshow('binary',img)

 #图像高与宽

 (h,w)=img.shape

 Position = []

 #水平投影

 H = getHProjection(img)



 start = 0

 H_Start = []

 H_End = []

 #根据水平投影获取垂直分割位置

 for i in range(len(H)):

  if H[i] > 0 and start ==0:

   H_Start.append(i)

   start = 1

  if H[i] <= 0 and start == 1:

   H_End.append(i)

   start = 0

 #分割行，分割之后再进行列分割并保存分割位置

 for i in range(len(H_Start)):

  #获取行图像

  cropImg = img[H_Start[i]:H_End[i], 0:w]

  #cv2.imshow('cropImg',cropImg)

  #对行图像进行垂直投影

  W = getVProjection(cropImg)

  Wstart = 0

  Wend = 0

  W_Start = 0

  W_End = 0

  for j in range(len(W)):

   if W[j] > 0 and Wstart ==0:

    W_Start =j

    Wstart = 1

    Wend=0

   if W[j] <= 0 and Wstart == 1:

    W_End =j

    Wstart = 0

    Wend=1

   if Wend == 1:

    Position.append([W_Start,H_Start[i],W_End,H_End[i]])

    Wend =0

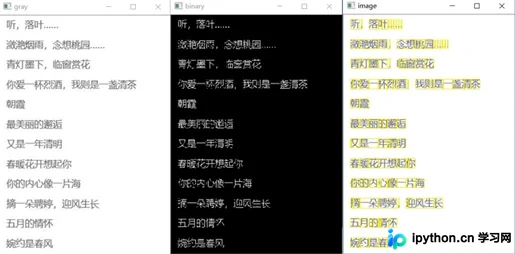

 #根据确定的位置分割字符

 for m in range(len(Position)):

  cv2.rectangle(origineImage, (Position[m][0],Position[m][1]), (Position[m][2],Position[m][3]), (0 ,229 ,238), 1)

 cv2.imshow('image',origineImage)

 cv2.waitKey(0)
