Python OpenCV图像物体检测与裁剪实战：从预处理到轮廓提取

引言

介绍

在硕士阶段的毕业设计研究中，主要聚焦于昆虫图像分类任务。代码开发进行至中途时，导师提供了新的昆虫图片数据集。新数据集中存在大量大图，但其中的昆虫主体占比极小。为提升识别准确率，计划对图片进行预处理，通过裁剪去除无关背景，仅保留昆虫区域。

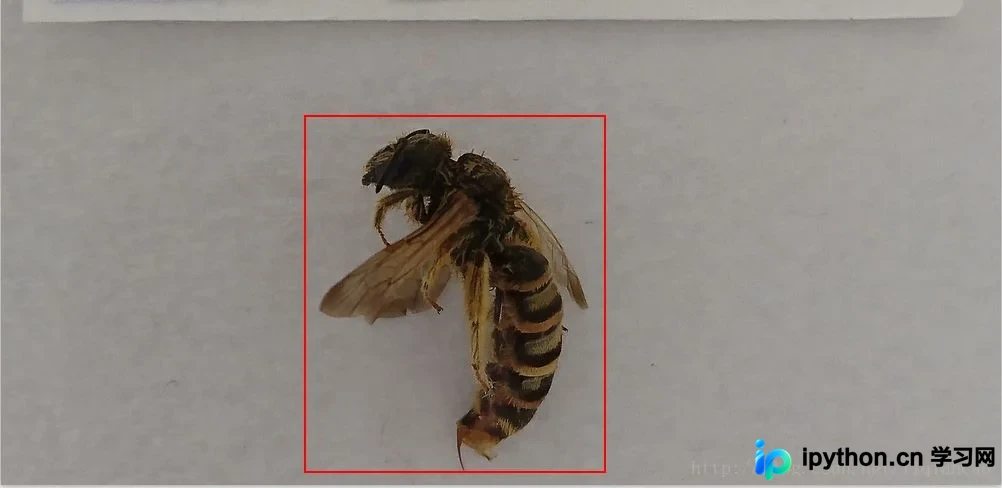

原图片举例（将红色矩形框部分裁剪出来）：

图像预处理流程

第一步：加载图片，转成灰度图

image = cv2.imread("353.jpg")
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

第二步：利用Sobel算子分别计算X轴和Y轴方向的梯度，随后将X方向梯度减去Y方向梯度。通过这一减法操作，保留高水平梯度而抑制垂直梯度的图像区域，从而突出昆虫的轮廓特征。

gradX = cv2.Sobel(gray, ddepth=cv2.cv.CV_32F, dx=1, dy=0, ksize=-1)
gradY = cv2.Sobel(gray, ddepth=cv2.cv.CV_32F, dx=0, dy=1, ksize=-1)

# subtract the y-gradient from the x-gradient
gradient = cv2.subtract(gradX, gradY)
gradient = cv2.convertScaleAbs(gradient)

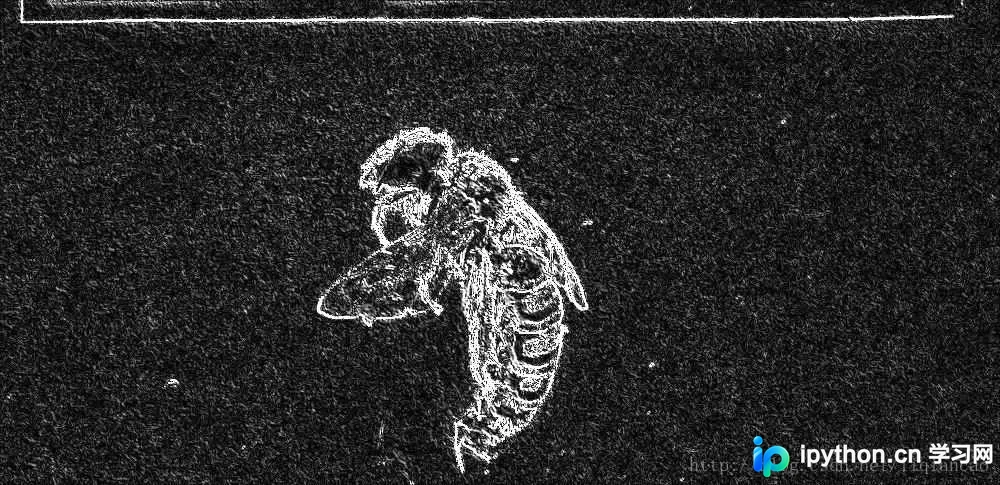

执行完这一步，得到的图像如下：

第三步：去除图像噪声。首先应用低通滤波器（使用9x9内核）对图像进行平滑处理，以抑制高频噪声。低通滤波旨在降低图像像素强度的变化率，具体做法是将每个像素替换为其周围像素的平均值，从而平滑强度变化剧烈的区域。

接着，对模糊后的图像进行二值化处理。对于梯度图像中灰度值小于或等于90的像素，将其设置为0（黑色）；其余像素则设置为255（白色）。

# blur and threshold the image
blurred = cv2.blur(gradient, (9, 9))
(_, thresh) = cv2.threshold(blurred, 90, 255, cv2.THRESH_BINARY)

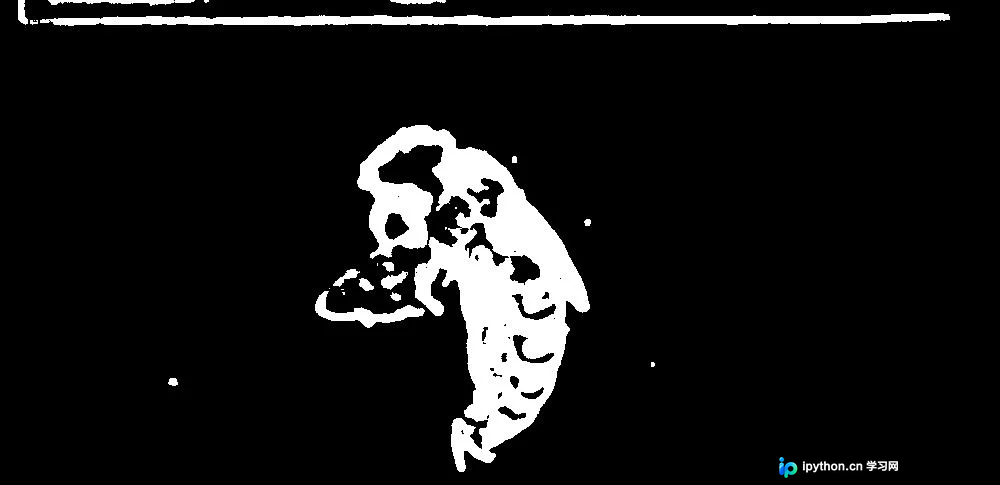

执行完这一步，得到的图像如下：

第四步：观察上图可见，蜜蜂身体区域存在较多黑色空白。为使后续程序更易识别昆虫区域，需使用白色填充这些空白，这涉及形态学操作。

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (25, 25))
closed = cv2.morphologyEx(thresh, cv2.MORPH_CLOSE, kernel)

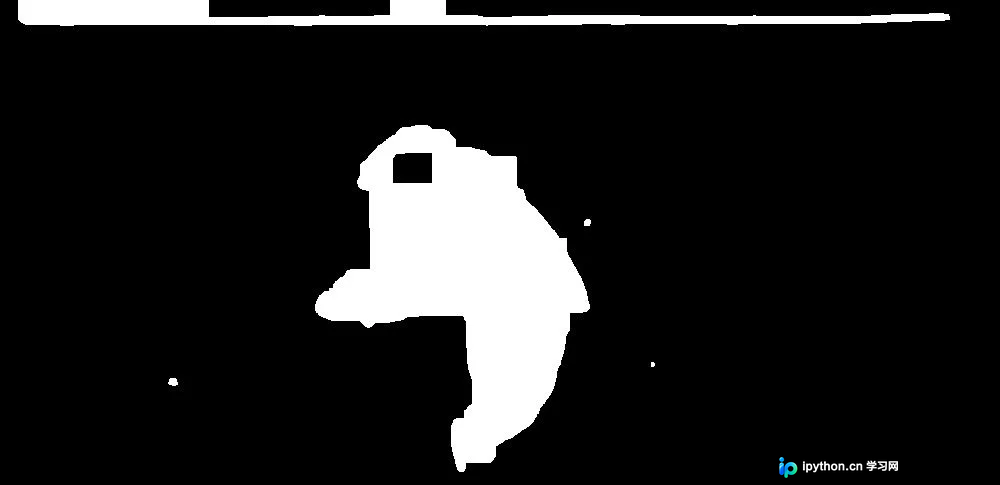

处理之后的图像如下：

第五步：从上图中仍可观察到一些微小的白色斑点，这些斑点会干扰后续昆虫轮廓的检测，因此需要将其去除。具体操作是连续执行4次形态学腐蚀与膨胀操作。

# perform a series of erosions and dilations
closed = cv2.erode(closed, None, iterations=4)
closed = cv2.dilate(closed, None, iterations=4)

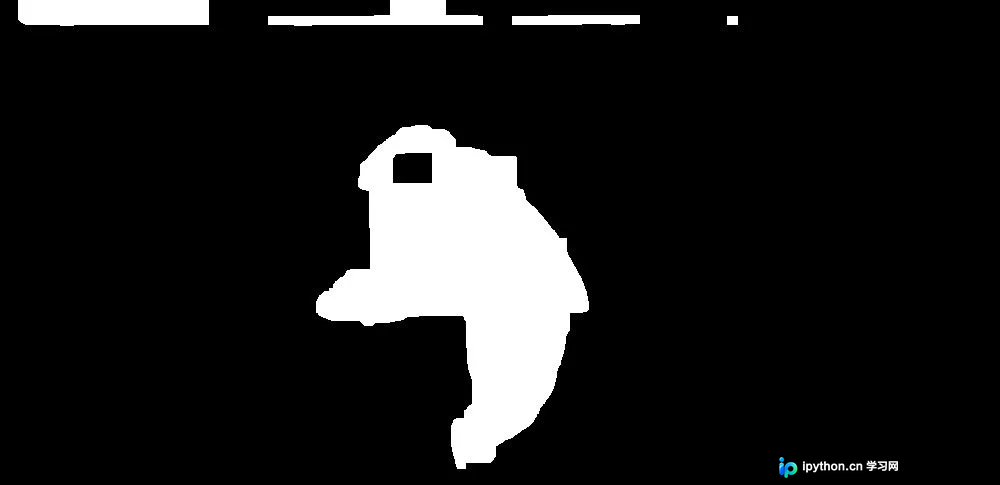

执行完这步，得到的图形如下：

轮廓检测与提取

第六步：提取昆虫区域的轮廓。cv2.findContours()函数的第一个参数为待检索的图片，该图片必须为二值图（黑白图像，而非灰度图）。因此，读取的图像需先转换为灰度图，再转换为二值图，我们在第三步中已通过cv2.threshold()函数得到了二值图。第二个参数指定轮廓的检索模式，共有四种选项：

• cv2.RETR_EXTERNAL表示仅检测外轮廓
• cv2.RETR_LIST检测所有轮廓，不建立等级关系
• cv2.RETR_CCOMP建立两个等级的轮廓，上层为外边界，内层为内孔边界。若内孔内还有连通物体，其边界也位于顶层。
• cv2.RETR_TREE建立一个等级树结构的轮廓。

第三个参数指定轮廓的近似方法

• cv2.CHAIN_APPROX_NONE存储所有轮廓点，相邻两点的像素位置差不超过1，即max（abs（x1-x2），abs（y2-y1））==1
• cv2.CHAIN_APPROX_SIMPLE压缩水平、垂直及对角线方向的元素，仅保留终点坐标。例如，矩形轮廓仅需4个点即可保存轮廓信息

cv2.findContours()函数返回两个值：一个是轮廓本身，另一个是每条轮廓对应的属性。cv2.findContours()函数返回的第一个值是列表（list），列表中每个元素均为图像中的一个轮廓，由numpy中的ndarray表示。每个ndarray内保存了轮廓上各点的坐标。我们将列表排序，点数量最多的那个轮廓即为我们需要查找的昆虫轮廓。 OpenCV中通过cv2.drawContours在图像上绘制轮廓。

• 第一个参数指定在哪幅图像上绘制轮廓
• 第二个参数是轮廓本身，在Python中是一个列表（list）
• 第三个参数指定绘制轮廓列表中的哪条轮廓，若为-1，则绘制其中所有轮廓
• 第四个参数是轮廓线条的颜色
• 第五个参数是轮廓线条的粗细

cv2.minAreaRect()函数： 主要用于求得包含点集的最小面积矩形，该矩形可具有偏转角度，不一定与图像边界平行。

(cnts, _) = cv2.findContours(closed.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
c = sorted(cnts, key=cv2.contourArea, reverse=True)[0]

# compute the rotated bounding box of the largest contour
rect = cv2.minAreaRect(c)
box = np.int0(cv2.cv.BoxPoints(rect))

# draw a bounding box arounded the detected barcode and display the image
cv2.drawContours(image, [box], -1, (0, 255, 0), 3)
cv2.imshow("Image", image)
cv2.imwrite("contoursImage2.jpg", image)
cv2.waitKey(0)

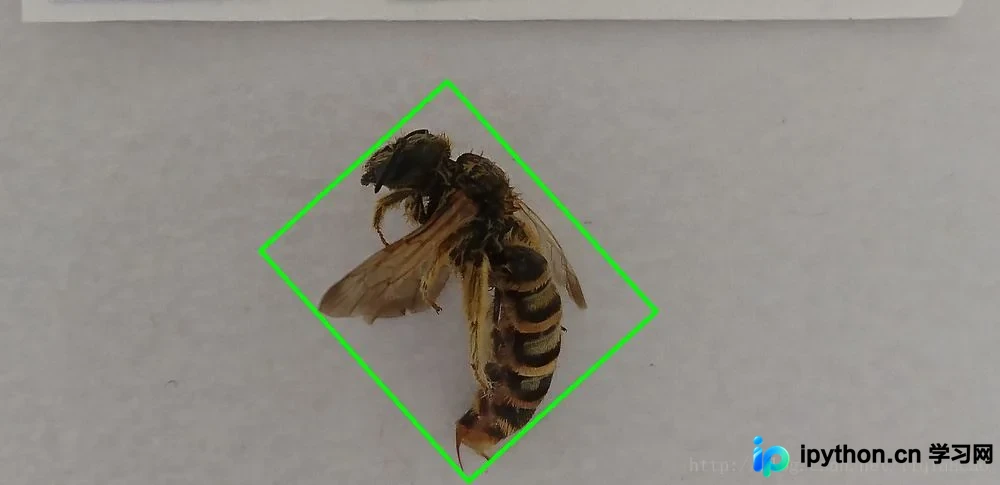

执行完这步得到的图形如下：

目标区域裁剪实现

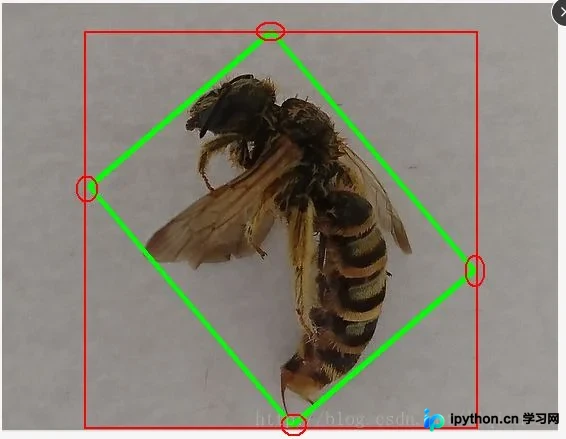

第七步：裁剪。box变量中保存了绿色矩形区域四个顶点的坐标。我将按照图中红色矩形所示裁剪昆虫图像。通过找出四个顶点的X和Y坐标的最大值与最小值，计算新图像的高=maxY-minY，宽=maxX-minX。

Xs = [i[0] for i in box]
Ys = [i[1] for i in box]
x1 = min(Xs)
x2 = max(Xs)
y1 = min(Ys)
y2 = max(Ys)
hight = y2 - y1
width = x2 - x1
cropImg = image[y1:y1+hight, x1:x1+width]

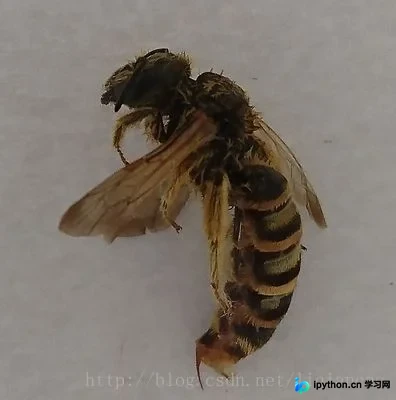

裁剪出的图片如下：

以上就是本文的全部内容，希望对大家的学习有所帮助，也希望大家多多支持本站。
