Python利用Scapy生成动态路由轨迹图详解

Scapy简介与安装

一、Scapy简介与安装

Scapy（http://www.secdev.org/projects/scapy/）是一款功能强大的交互式数据包处理工具，支持数据包的伪造与解包，具备发送数据包、嗅探、响应匹配等多种能力。它广泛应用于网络扫描、路由跟踪、服务探测及单元测试等场景。本文将重点介绍如何利用Scapy的路由跟踪功能，通过TCP协议探测服务（如80端口HTTP和443端口HTTPS）的可用性，并生成直观的路由线路图报表，帮助管理员清晰掌握探测点到目标主机的服务状态、骨干路由节点所在的IDC位置以及经过的运营商路由节点信息。

接下来将详细介绍具体实现步骤。

Scapy模块的安装方法如下：

# scapy模板需要tcpdump程序支持，生成报表需要graphviz、ImageMagick图像处理包支持
# yum -y install tcpdump graphviz ImageMagick

# 源码安装
# wget http://www.secdev.org/projects/scapy/files/scapy-2.2.0.tar.gz
# tar -zxvf scapy-2.2.0.tar.gz
# cd scapy-2.2.0
# python setup.py install

Scapy模块常用方法说明

二、Scapy模块常用方法说明

Scapy提供了丰富的网络数据包操作接口，包括发包send()、SYN/ACK扫描、嗅探sniff()、抓包wrpcap()以及TCP路由跟踪traceroute()等。本节重点聚焦于服务监控内容，特别是traceroute()方法，其具体定义如下：

traceroute(target, dport=80, minttl=1, maxttl=30, sport=<RandShort>, l4=None, filter=None, timeout=2, verbose=None, **kargs)

该方法用于实现TCP路由跟踪，关键参数说明如下：

target：跟踪的目标对象，可以是域名或IP，类型为列表，支持同时指定多个目标，如["www.qq.com","www.baidu.com",www.google.com.hk]；

dport：目标端口，类型为列表，支持同时指定多个端口，例如[80,443]；

minttl：指定路由跟踪的最小跳数（即节点数）；

maxttl：指定路由跟踪的最大跳数（即节点数）。

基于TCP实现探测目标服务路由轨迹

三、基于TCP实现探测目标服务路由轨迹

本次实践利用Scapy的traceroute()方法，从探测机到目标服务器进行路由轨迹探测。整个过程原理如图所示：首先通过探测机以SYN方式扫描TCP服务，同时启动tcpdump进行抓包，捕获扫描过程中经过的所有路由点；随后调用graph()方法绘制路由IP轨迹，中间调用ASN映射查询IP地理信息并生成SVG流程文档；最后使用ImageMagick工具将SVG格式转换为PNG格式，流程结束。

本次实践通过traceroute()方法实现路由跟踪，结果动态生成图片格式。功能实现源码如下：

# -*- coding: utf-8 -*-
import os,sys,time,subprocess
import warnings,logging
warnings.filterwarnings("ignore", category=DeprecationWarning) #屏蔽scapy无用告警信息
logging.getLogger("scapy.runtime").setLevel(logging.ERROR) #屏蔽模块IPv6多余告警
from scapy.all import traceroute

domains = raw_input('Please input one or more IP/domain: ') #接受输入的域名或IP
target = domains.split(' ')
dport = [80]  #扫描的端口列表

if len(target) >= 1 and target[0]!='':
  res,unans = traceroute(target,dport=dport,retry=-2) #启动路由跟踪
  res.graph(target="> test.svg")  #生成svg矢量图形
  time.sleep(1)
  subprocess.Popen("/usr/bin/convert test.svg test.png", shell=True) #svg转png格式
else:
  print "IP/domain number of errors,exit"

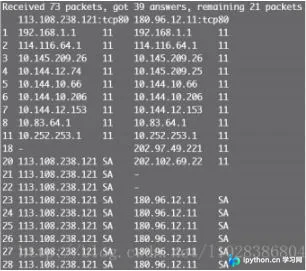

代码运行结果如图所示，“-”表示路由节点无回应或超时；“11”表示扫描的指定服务无回应；“SA”表示扫描的指定服务有回应，通常对应最后一个主机IP。

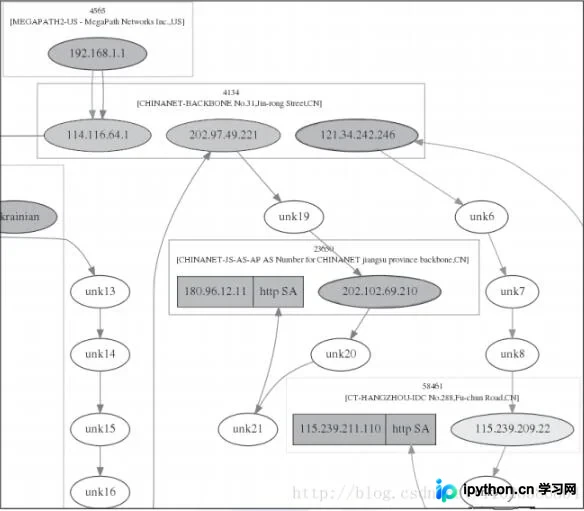

生成的路由轨迹图如图所示（仅局部），“-”将使用unk*单元代替，重点路由节点将通过ASN获取其所处的运营商或IDC位置。例如IP“202.102.69.210”对应“CHINANET-JS-AS-AP AS Number for CHINANET jiangsu province backbone,CN”，意为该IP位于中国电信江苏省骨干网。

通过路由轨迹图，我们可以清晰地看到探测点到目标节点的路由走向。运营商常进行路由节点分流，可能导致所选路由并非最优，该视图有助于了解这一情况。此外，IE8及以上版本及Chrome浏览器均支持SVG格式文件，可直接浏览，无需转换为PNG或其他格式，便于轻松整合至运营平台中。
