Python matplotlib绘制条形图与直方图详解

今天早睡

发布时间：2026-10-13 | 2人浏览过

原创

本文详细介绍如何使用Python的matplotlib库绘制竖放、横放及并列条形图，解析bar与barh函数的参数设置。同时深入辨析条形图与直方图在数据展示、图形排列及适用数据类型上的核心区别，通过代码实例帮助读者避免常见绘图错误。

条形图基础概念

条形图（bar chart），亦称柱状图，是一种利用长方形长度来表现变量数值的统计图表，长方形的长度与对应变量数值成正比。

竖放条形图绘制

1. 竖放条形图的绘制方法

在Python中绘制条形图需调用pyplot模块下的bar函数，其基础语法结构如下：

bar(x, height, [width], **kwargs)

x	数组，每个条形的横坐标
height	个数或一个数组，条形的高度
[width]	可选参数，一个数或一个数组，条形的宽度，默认为 0.8
**kwargs	不定长的关键字参数，用字典形式设置条形图的其他属性

在**kwargs参数中，通常可以配置图形标签label、颜色color以及不透明度alpha等属性。

假设有一项关于男女大学生饮用水购买偏好的调查数据，如下表所示：

	男	女
碳酸饮料	6	9
绿茶	7	4
矿泉水	6	4
其他	2	6
果汁	1	5
总计	22	28

基于上述数据，绘制男生饮用水购买情况的直方图（注：原文此处语境实为条形图，但保留原文用词逻辑或修正为条形图更准确，根据上下文a2代码实为bar函数，故改写为条形图），具体代码如下：


import matplotlib.pyplot as plt

# 这两行代码解决 plt 中文显示的问题
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

waters = ('碳酸饮料', '绿茶', '矿泉水', '果汁', '其他')
buy_number = [6, 7, 6, 1, 2]

plt.bar(waters, buy_number)
plt.title('男性购买饮用水情况的调查结果')

plt.show()

生成的图形效果如下：

横放条形图绘制

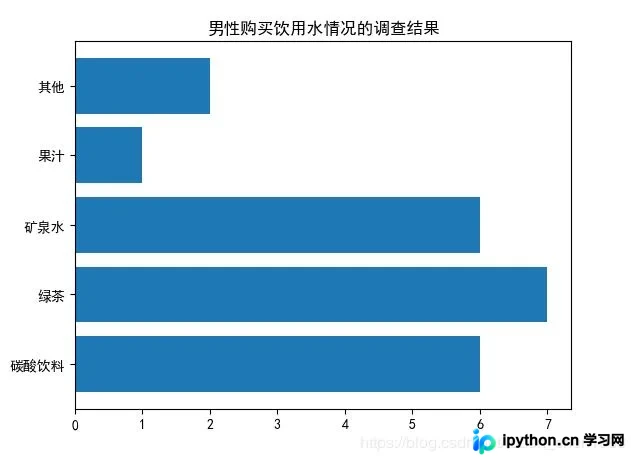

2. 横放条形图的绘制方法

若需生成横向的条形图，可使用barh函数，其语法结构与bar函数高度相似。

bar(x, width, [height], **kwargs)

y	数组，每个条形的纵坐标
width	一个数或一个数组，条形的宽度
[height]	可选参数，一个数或一个数组，条形的高度，默认为 0.8
**kwargs	不定长的关键字参数，用字典形式设置条形图的其他属性

实现横放条形图的代码如下：


import matplotlib.pyplot as plt

# 这两行代码解决 plt 中文显示的问题
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

waters = ('碳酸饮料', '绿茶', '矿泉水', '果汁', '其他')
buy_number = [6, 7, 6, 1, 2]

plt.barh(waters, buy_number) # 横放条形图函数 barh
plt.title('男性购买饮用水情况的调查结果')

plt.show()

并列条形图实现

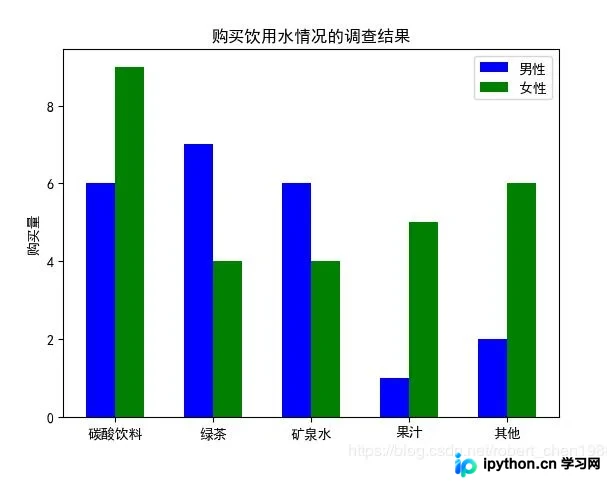

3. 并列条形图的绘制技巧

若需将男生与女生的调查数据以两组条形图并排显示，可分别调用bar或barh函数两次，并通过调整坐标位置及刻度，使两组条形图并排呈现。


import matplotlib.pyplot as plt
import numpy as np

# 这两行代码解决 plt 中文显示的问题
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 输入统计数据
waters = ('碳酸饮料', '绿茶', '矿泉水', '果汁', '其他')
buy_number_male = [6, 7, 6, 1, 2]
buy_number_female = [9, 4, 4, 5, 6]

bar_width = 0.3 # 条形宽度
index_male = np.arange(len(waters)) # 男生条形图的横坐标
index_female = index_male + bar_width # 女生条形图的横坐标

# 使用两次 bar 函数画出两组条形图
plt.bar(index_male, height=buy_number_male, width=bar_width, color='b', label='男性')
plt.bar(index_female, height=buy_number_female, width=bar_width, color='g', label='女性')

plt.legend() # 显示图例
plt.xticks(index_male + bar_width/2, waters) # 让横坐标轴刻度显示 waters 里的饮用水， index_male + bar_width/2 为横坐标轴刻度的位置
plt.ylabel('购买量') # 纵坐标轴标题
plt.title('购买饮用水情况的调查结果') # 图形标题

plt.show()

条形图与直方图的区别

补充知识：Python中条形图与直方图存在显著差异

主要区别如下：

首先，条形图通过条形长度表示各类别频数，其宽度固定代表类别；

直方图则通过面积表示各组频数，矩形高度代表频数或频率，宽度代表组距，因此高度与宽度均具有统计意义。

其次，由于分组数据具有连续性，直方图的矩形通常连续排列，而条形图则是分开排列。

最后，条形图主要用于展示分类数据，而直方图主要用于展示数据型数据分布。初中所学的条形统计图（如身高-年龄条形统计图）即在坐标上画出每个年龄对应的频数，这是研究数据分布的常用方式。若仍感困惑，可通过下方相同数据的对比图直观理解：

相关数据如下：

年龄	0	1	2	3	4	5	6	7	8	9	10	总数
人数	3	6	7	11	13	18	15	11	7	5	4	100


条形统计图（注重每类多少个）：

import matplotlib.pyplot as plt
import numpy as np
import pandas as pd
plt.rcParams['font.sans-serif']=['SimHei'] #正常显示中文
plt.rcParams['axes.unicode_minus']=False #正常显示负号

# d=pd.read_excel('E:\Python\projects\data\data100.xlsx',header=None)
# d=d[0]
# d=list(d)

ages=range(11)
count=[3,6,7,11,13,18,15,11,7,5,4]
plt.bar(ages,count, label='graph 1')
# params
# x: 条形图x轴
# y：条形图的高度
# width：条形图的宽度 默认是0.8
# bottom：条形底部的y坐标值 默认是0
# align：center / edge 条形图是否以x轴坐标为中心点或者是以x轴坐标为边缘
plt.legend()
plt.xlabel('ages')
plt.ylabel('count')
plt.title(u'测试例子——条形图')

for i in range(11):
  plt.text(i,count[i]+0.1,"%s"%count[i],va='center')

plt.show()

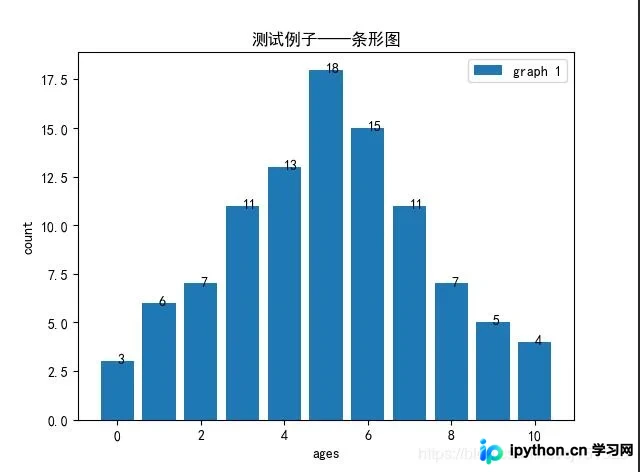

条形图效果：

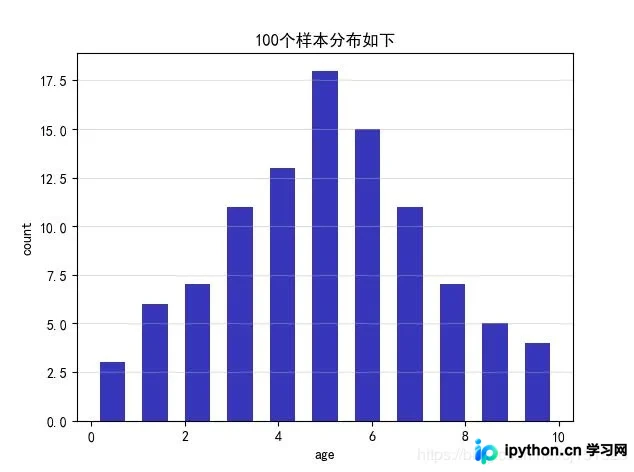

import matplotlib.pyplot as plt
import matplotlib.mlab as mlab
import numpy as np
import pandas as pd
plt.rcParams['font.sans-serif']=['SimHei'] #正常显示中文
plt.rcParams['axes.unicode_minus']=False #正常显示负号
# d=np.random.normal(0,1,100)
d=pd.read_excel('E:\Python\projects\data\data100.xlsx',header=None)
d=d[0]
d=list(d)
print(d)
n, bins, patches = plt.hist(x=d, bins=11, color='#0504aa',
        alpha=0.8, rwidth=0.6) #alpha 是颜色深度 rwidth 条形宽度，bins条形箱的数目

plt.grid(axis='y', alpha=0.4) #alpha 网格颜色深度
plt.xlabel('age')
plt.ylabel('count')
plt.title('100个样本分布如下')
plt.text(20, 40, r'$\mu=0, sigma=1$')#前面是坐标，写字
# plt.ylim(19) #设置y的范围

plt.show()
