Matplotlib 绘制饼图解决文字重叠的方法

听雨眠

发布时间：2026-10-14 | 2人浏览过

原创

本文介绍在使用Matplotlib绘制饼图时，针对小比例数据导致标签重叠的问题，通过调整内部文字大小、外部标签字体及窗口尺寸来优化显示效果。

Matplotlib饼图文字重叠问题与优化思路

在使用Matplotlib生成饼图时，若部分数据占比过小，其标签往往因空间不足而相互覆盖，导致图表难以阅读。为解决这一显示问题，以下分享具体的优化思路与操作经验。

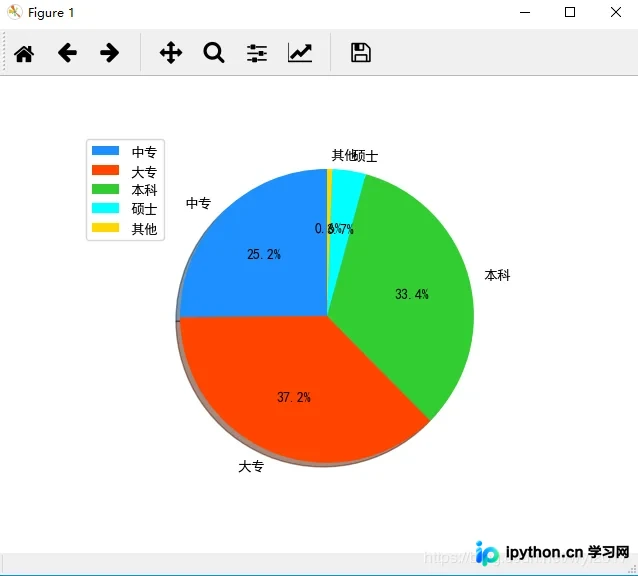

【未解决之前呈现的效果】

观察原始饼图可知，“其他”与“硕士”两个类别的占比极小，且其标签文字发生重叠，视觉效果不佳。针对此情况，可通过调整字体大小及整体布局尺寸来改善显示效果。

调整字体大小与窗口布局

1.设置字体的大小


patches,l_text,p_text=plt.pie(values, spaces, labels, colors, '%.1f%%', shadow=True, radius=1, startangle=90)
# l_text是饼图对着文字大小，p_text是饼图内文字大小
for t in p_text:
  t.set_size(5)

for t in l_text:
  t.set_size(6)

2.防止标签重叠，可以将窗口设置的大一些


# 防止标签重叠，可以将窗口设置的大一些
plt.figure(figsize=(20, 6.5))

【源代码】


import matplotlib.pyplot as plt

# 解决乱码
plt.rcParams['font.sans-serif']=['SimHei'] #用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False #用来正常显示负号


# 值列表
values = [0.2515,0.3724,0.3336,0.0368,0.0057]

# 扇形之间的间距：设置为0就是各部分挨在一起，如果设置不为0就是突显该部分
spaces = [0, 0, 0, 0, 0]

# 标签列表
labels = ['中专','大专','本科','硕士','其他']

# 颜色列表
colors = ['dodgerblue', 'orangered', 'limegreen', 'cyan', 'gold']

# 防止标签重叠，可以将窗口设置的大一些
plt.figure(figsize=(20, 6.5))

# 将横、纵坐标轴标准化处理，保证饼图是一个正圆，否则为椭圆
plt.axis('equal')

# 绘图
patches,l_text,p_text=plt.pie(values, spaces, labels, colors, '%.1f%%', shadow=True, radius=1, startangle=90)

# 给图像加上图例
plt.legend(loc='upper left')

# 设置饼图内文字大小
for t in p_text:
  t.set_size(6)

for t in l_text:
  t.set_size(9)

# 显示
plt.show()

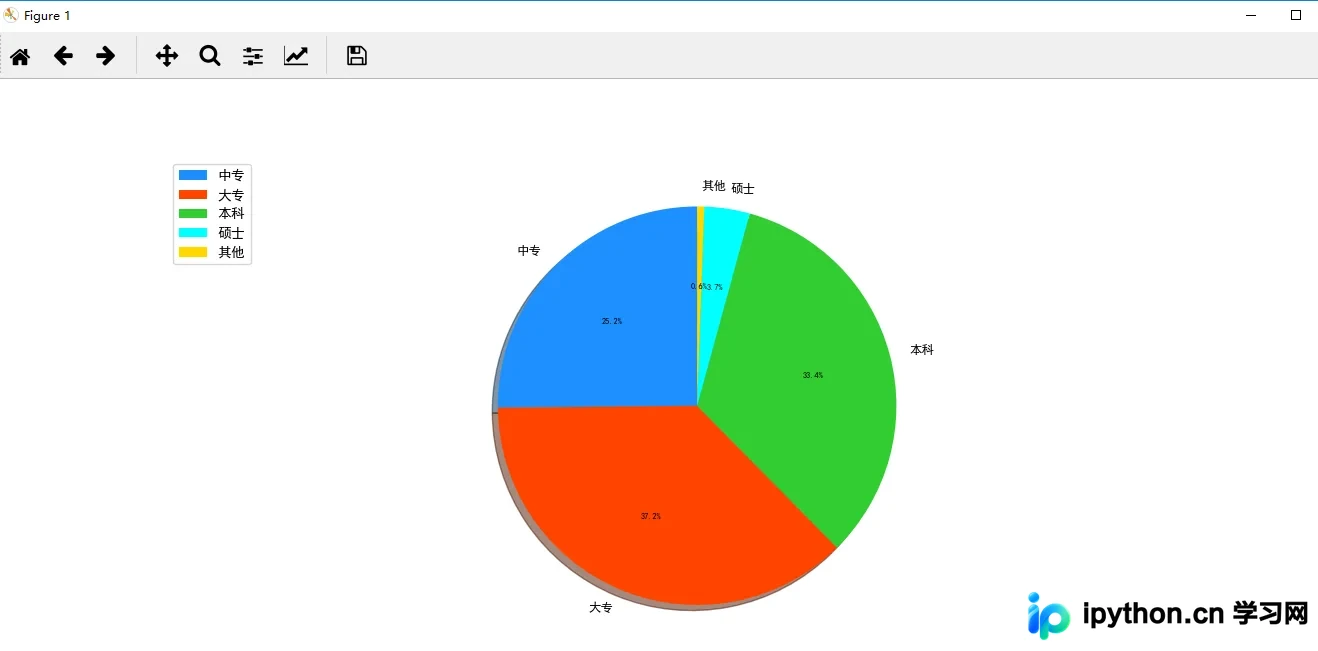

【新效果】
