OpenCV Python绘图实战：直线、矩形与圆形绘制详解

纸上星河

发布时间：2026-10-14 | 3人浏览过

原创

本文通过Python和OpenCV库演示基础图形绘制功能。涵盖直线、矩形及圆形的创建方法，详细解析坐标定义、颜色通道设置、线条宽度控制及填充参数（如-1表示填充）。代码包含随机生成圆形填充示例，适合初学者掌握OpenCV绘图API的基本用法。

本文通过具体代码示例，展示如何使用OpenCV库实现基础的图像绘图功能，供读者参考学习。

直线绘制实现

首先演示如何在图像上绘制直线。


import numpy as np
import matplotlib.pyplot as plt
import cv2
#画图
def show(image):
    plt.imshow(image)
    plt.axis('off')
    plt.show()

image = np.zeros((300,300,3),dtype='uint8')

#画线
green = (0,255,0)
cv2.line(image,(0,0),(300,300),green)#(0,0)开始点，(300,300)是结束点
#注意opencv的（0,0）点是从左上角开始的

blue = (0,0,225)
cv2.line(image,(300,0),(150,150),blue,5)#5表示线的宽度

show(image)

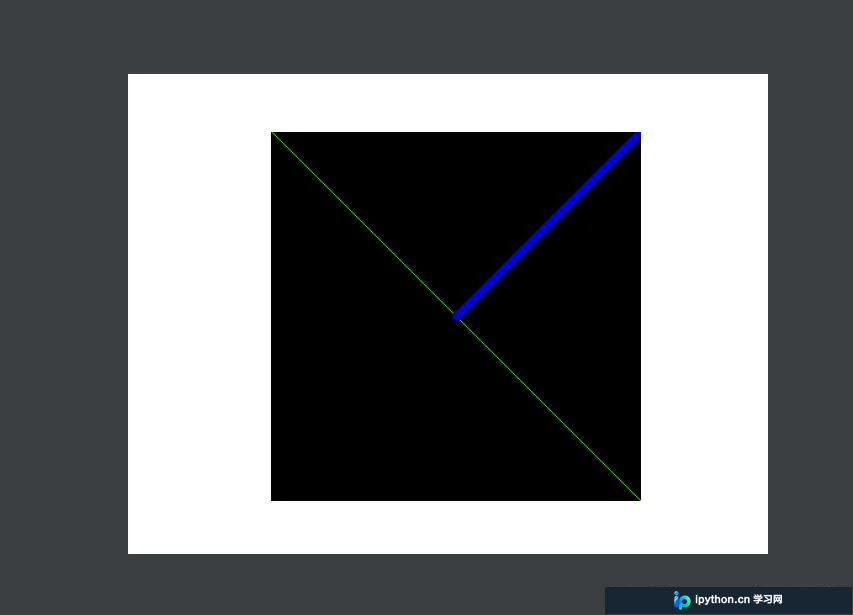

直线绘制效果的图像展示如下：

矩形绘制与填充

接着演示如何绘制矩形。


import numpy as np
import matplotlib.pyplot as plt
import cv2
#画图
def show(image):
    plt.imshow(image)
    plt.axis('off')
    plt.show()

image = np.zeros((300,300,3),dtype='uint8')



#画线
green = (0,255,0)
cv2.line(image,(0,0),(300,300),green)#(0,0)开始点，(300,300)是结束点
#注意opencv的（0,0）点是从左上角开始的

blue = (0,0,225)
cv2.line(image,(300,0),(150,150),blue,5)#5表示线的宽度

#绘制矩形
red=(255,0,0)
cv2.rectangle(image,(10,10),(60,60),red,2)#2表示矩形框的宽度

#填充
green=(0,255,0)
cv2.rectangle(image,(40,40),(100,100),green,-1)#-1表示矩形框填充


show(image)

需要特别注意区分填充矩形与非填充矩形的绘制参数差异。

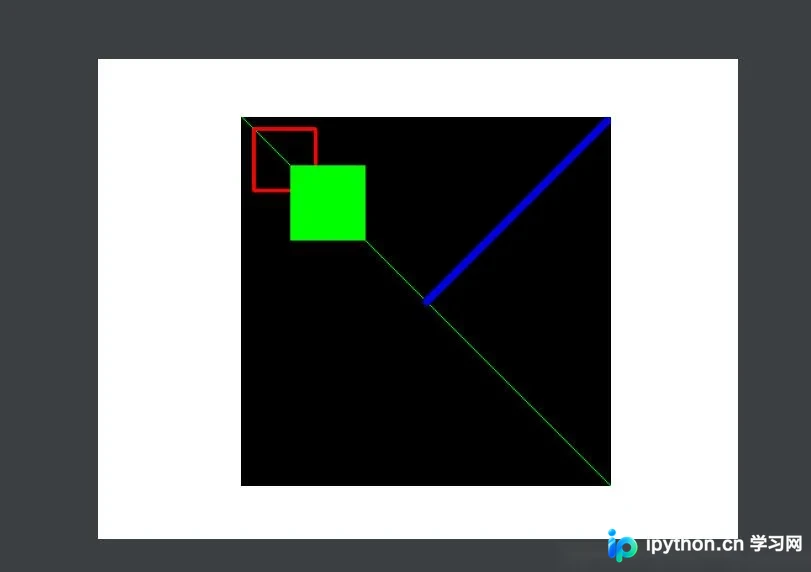

矩形绘制效果的图像展示如下：

圆形与填充圆形绘制

随后演示如何绘制圆形。


import numpy as np
import matplotlib.pyplot as plt
import cv2
#画图
def show(image):
    plt.imshow(image)
    plt.axis('off')
    plt.show()


#绘制圆形
white=(255,255,255)
image1 =np.zeros((300,300,3),dtype='uint8')
#设置圆心位置shape[1]表示宽度，shape[0]表示高度
(cX,cY) = image1.shape[1]//2,image1.shape[0]//2
for r in range(0,151,15):#从0循环到151，步长是15，r表示半径
    cv2.circle(image1,(cX,cY),r,white)

show(image1)

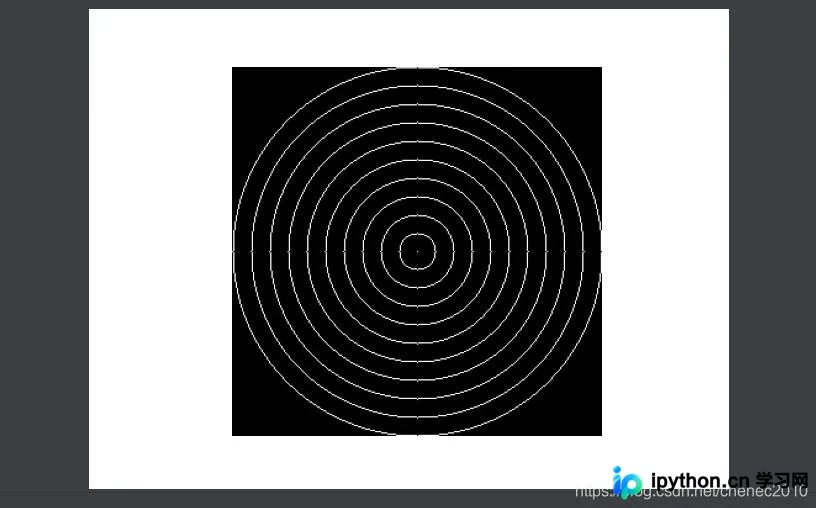

圆形绘制效果的图像展示如下：

接下来演示如何绘制填充圆形。


import numpy as np
import matplotlib.pyplot as plt
import cv2
#画图
def show(image):
    plt.imshow(image)
    plt.axis('off')
    plt.show()


#绘制圆形填充
image2=np.zeros((300,300,3),dtype='uint8')
for i in range(10):
    #半径取值
    radiu=np.random.randint(5,200)
    #颜色取值
    color=np.random.randint(0,255,size=(3,)).tolist()
    #圆心取值
    pt=np.random.randint(0,300,size=(2,))
    #画图
    cv2.circle(image2,tuple(pt),radiu,color,-1)


show(image2)

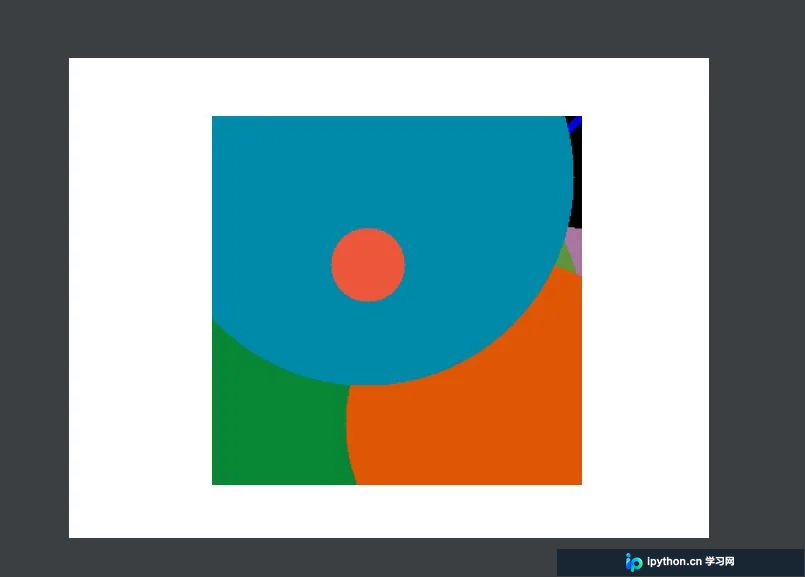

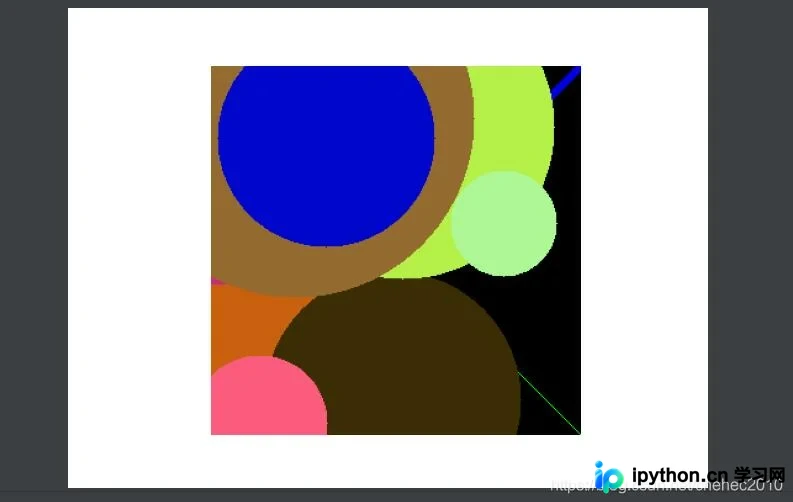

填充圆形绘制效果的图像展示如下：
