使用 PHP 读写工业自动化系统的 OPC 标签时，核心难点在于 PHP 的弱类型、动态标量机制与底层 PLC/OPC 严格的静态类型系统（如 Int16、UInt32、Float、DateTime）之间的不匹配。本文梳理从 COM Variant 到二进制网络包的完整转换流程，提供双向类型映射规则、转换实现及工程边界校验方案。

一、OPC 通信架构与数据流转层级

工业场景中的 PHP 集成通常分为两种协议形态：传统的 OPC DA（基于 Windows COM/DCOM 架构）以及现代跨平台的 OPC UA（基于 TCP 二进制协议或 REST 中继网关）。在这两种体系下，PHP 处理的数据层级各不相同。

在 OPC DA 环境中，PHP 借助 Windows 内置的 ext/com_dotnet 扩展与本地 OPC Automation Wrapper（如 OPCDA.Automation.1）交互。此时，数据载体是 Windows 系统的 VARIANT 结构体，数据读写依赖 OLE 自动化类型的封送。而在 OPC UA 或网关架构中，PHP 往往需要直接处理十六进制原始字节流，或通过 JSON-RPC 接收附带强类型元数据的载荷。

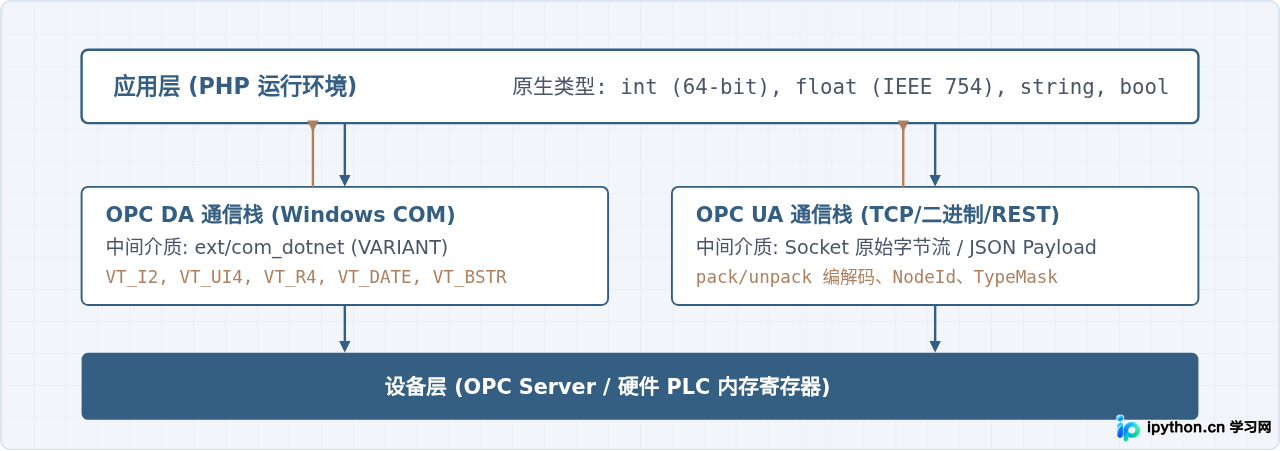

图 1：PHP 接入 OPC DA 与 OPC UA 的数据流向与边界模型

二、核心数据类型映射基准

为了避免写入越界导致 PLC 宕机，或者读取无符号整数时出现负数假象，必须对照严格的映射标准。下表总结了工业 PLC 常见数据类型、COM Variant 标记、OPC UA 内置标识以及在 PHP 中的建议类型转换规则。

PLC / OPC 逻辑类型	字节与符号	COM Variant 常量	OPC UA TypeId	PHP 读取映射	PHP 写入转换策略
BOOL	1 字节	`VT_BOOL (11)`	Boolean (1)	`bool`	强制转换为布尔值 `(bool)$val`
SINT / BYTE	8 位有/无符号	`VT_I1 (16) / VT_UI1 (17)`	SByte (2) / Byte (3)	`int`	范围截断校验（0~255 或 -128~127）
INT (16-bit)	2 字节有符号	`VT_I2 (2)`	Int16 (4)	`int`	界限校验：-32,768 至 32,767
UINT / WORD	2 字节无符号	`VT_UI2 (18)`	UInt16 (5)	`int`	界限校验：0 至 65,535
DINT (32-bit)	4 字节有符号	`VT_I4 (3)`	Int32 (6)	`int`	直接转为标量 `(int)$val`
UDINT / DWORD	4 字节无符号	`VT_UI4 (19)`	UInt32 (7)	`int` (64位系统)	32位PHP需防止溢出变为负数，转为字符串
REAL (32-bit Float)	4 字节 IEEE 754	`VT_R4 (4)`	Float (10)	`float`	单精度与双精度转换，必要时保留有效位数
LREAL (64-bit Float)	8 字节 IEEE 754	`VT_R8 (5)`	Double (11)	`float`	对应原生 `(float)$val`
STRING	变长 ASCII/UTF-8	`VT_BSTR (8)`	String (12)	`string`	长度截断，过滤 PLC 不支持的特殊控制符
DATE_AND_TIME	8 字节时间结构	`VT_DATE (7)`	DateTime (13)	`DateTimeImmutable`	解析 Windows OLE 纪元或 UA 1601 纪元戳

三、OPC DA（COM Variant）读写类型转换实现

在 Windows 平台使用 ext/com_dotnet 操作 OPC DA 服务器时，直接传入原始 PHP 变量容易发生隐式类型转换错误。例如，向一个 16 位的 VT_I2 标签写入 PHP 的默认整型时，COM 接口可能会将其推导为 32 位 VT_I4，进而触发服务器的“Type Mismatch”（类型不匹配）拒绝写入。

解决方法是显式实例化 variant 对象，并指定对应的 VT_* 类型常量。

1. 写入前的强类型封装

<?php
/**
 * 封装向 OPC DA 写入的值为特定 Variant 类型
 *
 * @param mixed $value PHP 原始值
 * @param int $variantType VT_* 常量 (例如 VT_I2, VT_R4)
 * @return variant
 * @throws InvalidArgumentException
 */
function packOpcDaVariant(mixed $value, int $variantType): variant
{
    switch ($variantType) {
        case VT_BOOL:
            return new variant((bool)$value, VT_BOOL);

        case VT_I2:
            // 校验 Int16 范围
            $intVal = (int)$value;
            if ($intVal < -32768 || $intVal > 32767) {
                throw new InvalidArgumentException("值越界：超出 Int16 允许范围 [-32768, 32767]");
            }
            return new variant($intVal, VT_I2);

        case VT_UI2:
            $intVal = (int)$value;
            if ($intVal < 0 || $intVal > 65535) {
                throw new InvalidArgumentException("值越界：超出 UInt16 允许范围 [0, 65535]");
            }
            return new variant($intVal, VT_UI2);

        case VT_I4:
            return new variant((int)$value, VT_I4);

        case VT_R4:
            // 单精度浮点数
            return new variant((float)$value, VT_R4);

        case VT_R8:
            // 双精度浮点数
            return new variant((float)$value, VT_R8);

        case VT_BSTR:
            return new variant((string)$value, VT_BSTR);

        default:
            return new variant($value);
    }
}

// 示例：向 OPC Item 写入 Int16 标签
try {
    $opcServer = new COM("OPC.Server.1");
    // 假设已建立连接并获取 $opcItem
    $safeValue = packOpcDaVariant(120, VT_I2);
    $opcItem->Write($safeValue);
} catch (Exception $e) {
    echo "写入失败: " . $e->getMessage();
}
?>

2. 读取时的 Variant 解包与时间转换

当从 OPC DA 读取 VT_DATE 类型时，COM 接口返回的是以浮点数表示的 OLE 自动化日期（整数部分为自 1899-12-30 起的天数，小数部分为当天时间）。不能直接用 date() 函数解析，需要通过算法换算成标准 Unix 时间戳。

<?php
/**
 * 将 Windows OLE 自动化时间 (VT_DATE) 转换为 PHP DateTime 对象
 *
 * @param float $oleDate OLE 日期浮点数
 * @return DateTimeImmutable
 */
function oleDateToDateTime(float $oleDate): DateTimeImmutable
{
    // OLE 基准点: 1899-12-30 00:00:00 UTC
    // 换算成 Unix 时间戳的偏移秒数：-2209161600
    $oleEpochOffset = -2209161600;
    $totalSeconds = ($oleDate * 86400) + $oleEpochOffset;

    $timestamp = (int)floor($totalSeconds);
    $micro = (int)round(($totalSeconds - $timestamp) * 1000000);

    return (new DateTimeImmutable("@$timestamp"))
        ->modify("+{$micro} microseconds")
        ->setTimezone(new DateTimeZone(date_default_timezone_get()));
}
?>

四、OPC UA 原始二进制与字节流转换

在纯 Linux 环境下通过 PHP 读写 OPC UA 时，由于没有 COM 组件，通信通常通过原生 Socket 发送二进制帧，或解析基于 Modbus/TCP 中继转换而来的寄存器数据。此时，数据转换依靠 PHP 的 pack() 和 unpack() 函数完成。

工业设备绝大多数遵循大端序（Big-Endian）或小端序（Little-Endian），而 OPC UA 标准二进制编码（Part 6）强制使用小端序传输所有基本数据类型。

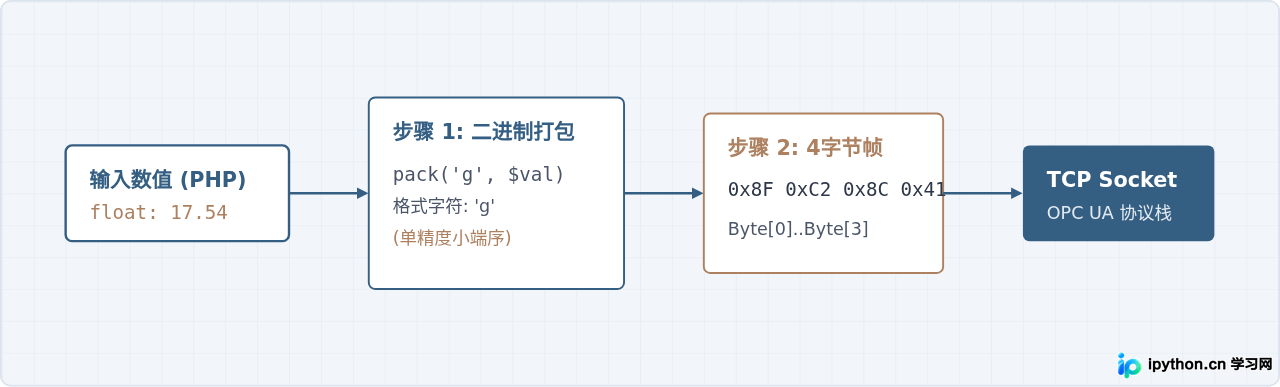

图 2：PHP 单精度浮点数向 OPC UA 小端序字节流的编码步骤

常用的 pack / unpack 格式代码如下：

UInt16 (小端): v (16 位无符号短整型)
Int16 (小端): s (16 位有符号整型，按机器字节序，通常在 x86/ARM 上为小端)
UInt32 (小端): V (32 位无符号长整型)
Int32 (小端): l (32 位有符号长整型)
Float (单精度 32 位小端): g
Double (双精度 64 位小端): e

<?php
/**
 * 解析 OPC UA 原始二进制缓冲区的基本类型示例
 */
class OpcUaBinaryCodec
{
    // 读取 16 位有符号整数 (Int16)
    public static function readInt16(string $binaryData, int $offset = 0): int
    {
        $raw = substr($binaryData, $offset, 2);
        $data = unpack('sval', $raw);
        return $data['val'];
    }

    // 写入 16 位有符号整数 (Int16)
    public static function writeInt16(int $value): string
    {
        return pack('s', $value);
    }

    // 读取 32 位单精度浮点 (Float)
    public static function readFloat(string $binaryData, int $offset = 0): float
    {
        $raw = substr($binaryData, $offset, 4);
        $data = unpack('gval', $raw);
        return $data['val'];
    }

    // 写入 32 位单精度浮点 (Float)
    public static function writeFloat(float $value): string
    {
        return pack('g', $value);
    }

    // 解析 OPC UA DateTime (自 1601-01-01 经过的 100 纳秒计数)
    public static function readUaDateTime(string $binaryData, int $offset = 0): DateTimeImmutable
    {
        $raw = substr($binaryData, $offset, 8);
        // 解压为两个无符号 32 位整型 (小端)
        $parts = unpack('Vlow/Vhigh', $raw);

        // 拼接 64 位无符号整数
        $intervals = ($parts['high'] << 32) | $parts['low'];

        // OPC UA 纪元偏移：1601 到 1970 之间的秒数差为 11644473600
        $seconds = ($intervals / 10000000) - 11644473600;
        $timestamp = (int)floor($seconds);

        return new DateTimeImmutable("@$timestamp");
    }
}
?>

五、处理复合数据类型与数组

在 PLC 中，标签经常被声明为数组（如 ARRAY[0..9] OF INT）或自定义结构体（UDT）。

在 OPC DA 中，数组以 SAFEARRAY 形式封装进 Variant；而在 OPC UA 中，则通过前置一个 32 位有符号整数（数组长度指示符），后接连续的元素块来传输。

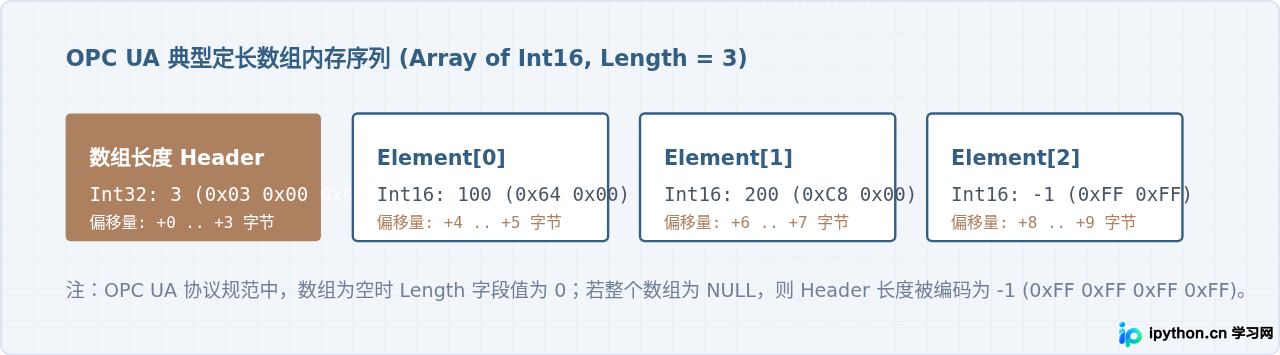

图 3：OPC UA 数组在二进制序列中的布局构成

对数组打包的 PHP 代码示例：

<?php
/**
 * 将整型数组打包为符合 OPC UA 协议的字节流
 *
 * @param int[] $arrayData
 * @return string
 */
function packInt16Array(array $arrayData): string
{
    $count = count($arrayData);
    // 写入 4 字节的 ArraySize (Int32, 小端)
    $buffer = pack('l', $count);

    // 连续追加元素
    foreach ($arrayData as $val) {
        $buffer .= pack('s', (int)$val);
    }

    return $buffer;
}
?>

六、写入前的边界校验与异常防护

特别注意：PLC 内部变量通常与物理设备输出直接关联（如阀门开度、变频器频率、电机状态）。如果类型转换失误或者边界未校验，将导致数值溢出环绕（例如无符号数 0 - 1 变成 65535），造成极其危险的工控事故。

在向标签写入数据前，应当建立严格的前置校验拦截器：

严格范围审查：对所有数值执行绝对区间核验，防止产生回环（Wrap-around）。
浮点数有效性过滤：在转为 Float 写入前，必须使用 is_nan() 和 is_infinite() 进行排查，禁止写入非数或无穷大。
定长字符串对齐：PLC 内置的 STRING 通常附带最大字节限制（例如 Siemens S7 的 String[254] 包含最大长度与当前长度两个前置字节）。写入时必须主动使用 substr() 截断，避免造成底层缓冲区溢出。

七、总结与开发核对清单

要在 PHP 与工业 OPC 间建立健壮的数据交互通道，核心在于舍弃弱类型的隐式转换假设，建立全程类型受控的转换管道。

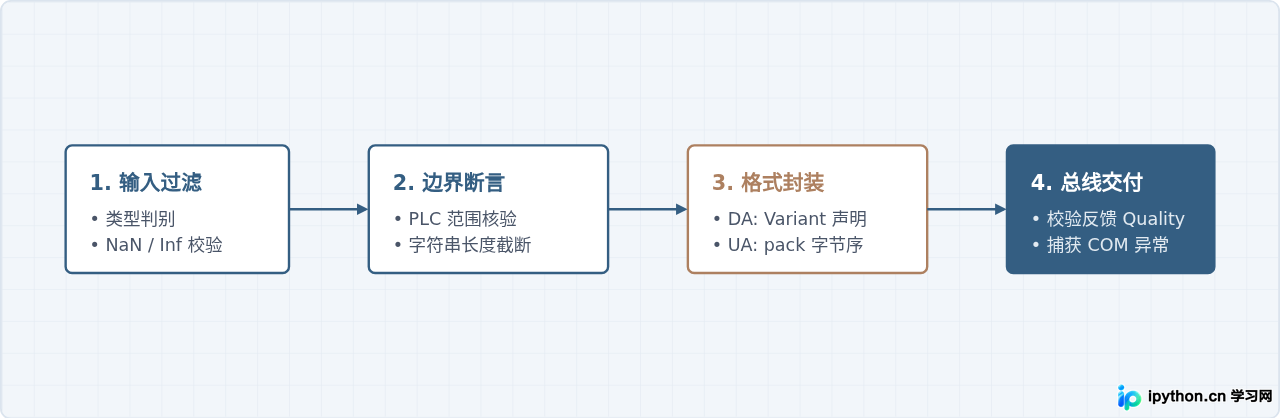

图 4：PHP 读写 OPC 标签安全类型转换全生命周期总结

在日常项目交付中，建议依照以下检查表逐项核验：

无符号 32 位整型（UInt32）：确认当前 PHP 环境为 64 位版本，避免将大于 0x7FFFFFFF 的正整数强制转为负数。
浮点精度：OPC DA 标签如果是 VT_R4，写入时避免将无理数直接以高精度 Double 封送，以防 OPC Server 返回配置不匹配错误。
时间戳时区：将 VT_DATE 或 OPC UA DateTime 还原为 PHP 对象时，必须明确设定时区（UTC 或本地时区），切忌依赖系统的默认时区配置。
