Python matplotlib绘制量场图：quiver()函数详解与实战

前言

matplotlib是Python语言的开源项目，其pyplot模块提供了一系列绘制2D图形的方法。随着版本迭代，matplotlib模块也支持通过mplot3d工具包绘制3D图形，利用Animation类制作动态图，或通过pyplot交互模式进行动态绘图，并提供image类用于图像的加载、缩放及显示操作。

往期内容速看

Python利用 matplotlib 绘制直方图

Python用 matplotlib 绘制柱状图

Python matplotlib 绘制散点图详解建议收藏

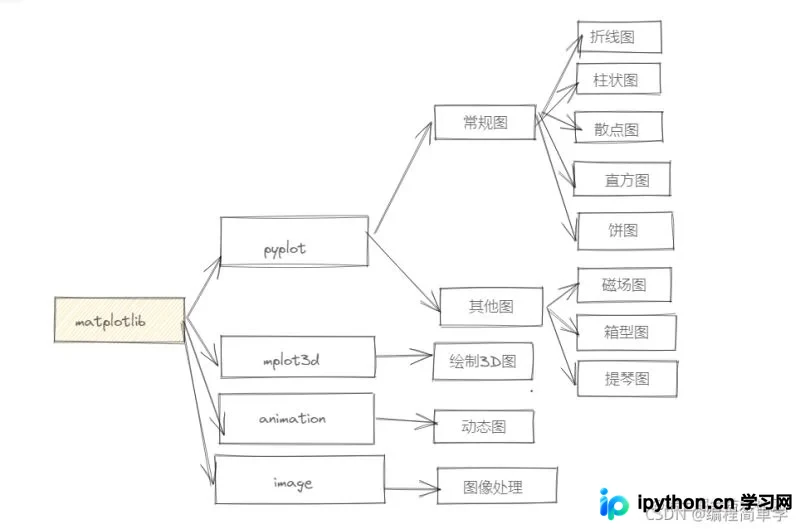

matplotlib的pyplot模块不仅提供绘制折线、柱状、散点、饼图和直方图等方法，还支持绘制物理磁场图、箱型图和提琴图等特殊图形。

本期，我们将学习matplotlib.pyplot.quiver()相关方法属性，let's go~

1. 量场图概述

什么是量场图？

• 量场图又名振动图，使用一组矢量箭头进行表示。
• 量场图表示一个向量对应另一个向量。
• 形成场的量为向量，称为向量场。

量场图使用场景

• 量场图通常使用在物理学中，如电磁场表示。
• 量场图也用于地磁图绘制，根据各地磁台的观测数据进行绘制表示。
• 在物理中常用的向量场有风场、引力场、电磁场、水流场等。

绘制量场图方法

import matplotlib.pyplot as plt

plt.quiver()

2. 量场图属性

设置颜色

向量颜色关键字：color or facecolor

当facecolor与color同时设置时，会优先facecolor

取值范围

• 表示颜色的英文单词：如红色"red"
• 表示颜色单词的简称如：红色"r",黄色"y"
• RGB格式：十六进制格式如"#88c999";(r,g,b)元组形式
• 也可以传入颜色列表

设置透明度

关键字：alpha

取值为0~1

设置向量箭头尺寸

关键字：units

默认值为：width

可取值有:{'width', 'height', 'dots', 'inches', 'x', 'y', 'xy'}

• width,height:代表轴的宽度、轴的高度
• dots,inches: 基于图形dpi的像素或者英寸
• x,y,xy:x,y或者(x^2+y^2)的平方根的数据

设置坐标中向量箭头位置

关键字：pivot

默认值为：tail

可以取值：{'tail', 'mid', 'middle', 'tip'}

设置向量箭头宽度

关键字：width

默认值为：0.005

取值为类型为：浮点型

3. 绘制量场图步骤

我们在绘制量场图时，同样需要使用matplotlib.pyplot，因此我们来看一下绘制量场步骤

导入matplotlib.pyplot类

import matplotlib.pyplot as plt

使用numpy库里的arange(),random(),sin(),cos()等方法准备x，y轴数据

x = np.arange(-10,10,1)
y = np.arange(-10,10,1)

调用numpy.meshgrid()方法生成二维网格坐标

u,v = np.meshgrid(x,y)

调用pyplot.quiver(x,y,u,v,c)绘制量场图

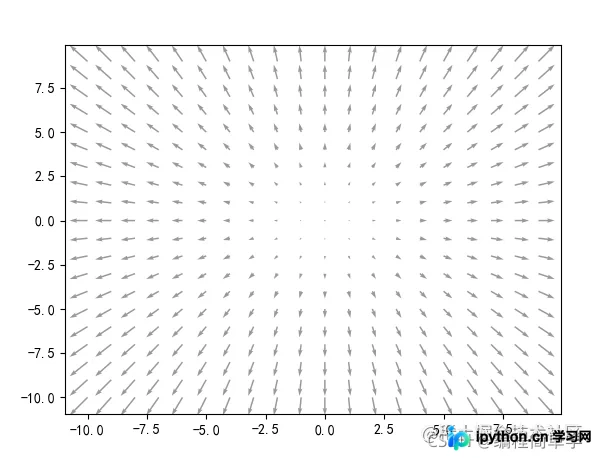

plt.quiver(x,y,u,v,alpha=0.4)

调用pyplot.show()渲染显示图标

plt.show()

4. 小试牛刀

我们学习以上绘制量场图的方法，我们来绘制一个高中物理中场景的电磁场图

调用numpy.meshgrid()方法对x,y轴数据生成二维列表

调用numpy.gradient()对u,v生成梯度数据

a = np.arange(-2,2,0.2)
b = np.arange(-2,2,0.25)
x,y = np.meshgrid(a,b)
z = x*np.exp(-x**2-y**2)
v,u = np.gradient(z,0.2,0.2)

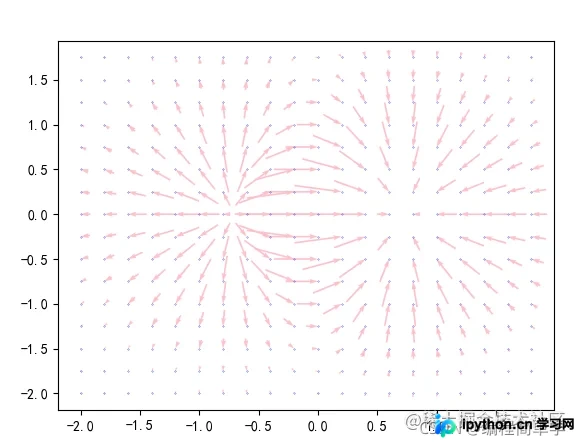

plt.quiver(x,y,u,v,color="pink",pivot="tip",units="inches")

plt.scatter(x,y,color="b",s=0.05)

plt.show()
复制代码

总结

本期，我们对matplotlib.pyplot 绘制量场图方法quiver()相关属性进行学习。量场图常用在地质研究、电磁场等向量场景中。
