Python图像点运算与灰度化处理详解：从原理到OpenCV实现
本文深入解析Python中的图像点运算概念，重点阐述图像灰度化的原理与实现方法。详细介绍了OpenCV中cvtColor函数的使用，并对比分析了最大值法、平均灰度法和加权平均法三种灰度处理算法。通过具体代码示例，展示了如何将彩色图像转换为灰度图及HSV等颜色空间，为边缘提取等后续处理奠定基础。
一、图像点运算概念
图像点运算（Point Operation）是指对输入图像的每个像素进行处理，生成对应输出图像像素的过程。其核心在于输出图像的灰度值仅由输入像素的灰度值决定，这是一种灰度到灰度的映射变换。通过这种映射，可以实现图像灰度的增强或减弱，进而完成灰度直方图计算、线性与非线性变换以及图像骨架提取等操作。点运算的关键特征是它不涉及像素间的相互运算，因此是一种简单且高效的图像处理手段[1]。
通过有选择地突出图像中的感兴趣特征或抑制不需要的部分，灰度变换能够改善图像质量、凸显细节并提高对比度。此外，它还能有效调整图像的直方图分布，使像素值分布更加均匀[2-3]。在实际应用中，灰度变换具有广泛的用途：
- 光度学标定
- 对比度增强
- 对比度扩展
- 显示标定
- 轮廓线确定
若设输入图像为A(x,y)，输出图像为B(x,y)，则点运算的数学表达为：
需要区分的是，图像点运算与几何运算不同，它不会改变像素在图像中的空间位置关系。同时，它与局部（邻域）运算也有本质区别，点运算中输入像素与输出像素是一一对应的关系。
二、图像灰度化处理
图像灰度化是将彩色图像转换为灰度图像的过程。彩色图像通常包含R（红）、G（绿）、B（蓝）三个颜色分量，灰度化的本质就是使这三个分量的值相等。在灰度图像中，每个像素只包含一种颜色信息，其灰度值介于黑色与白色之间，表现为多级色彩深度。灰度值越大，像素越亮；反之则越暗。像素值的范围通常为0到255，其中0代表黑色，255代表白色。

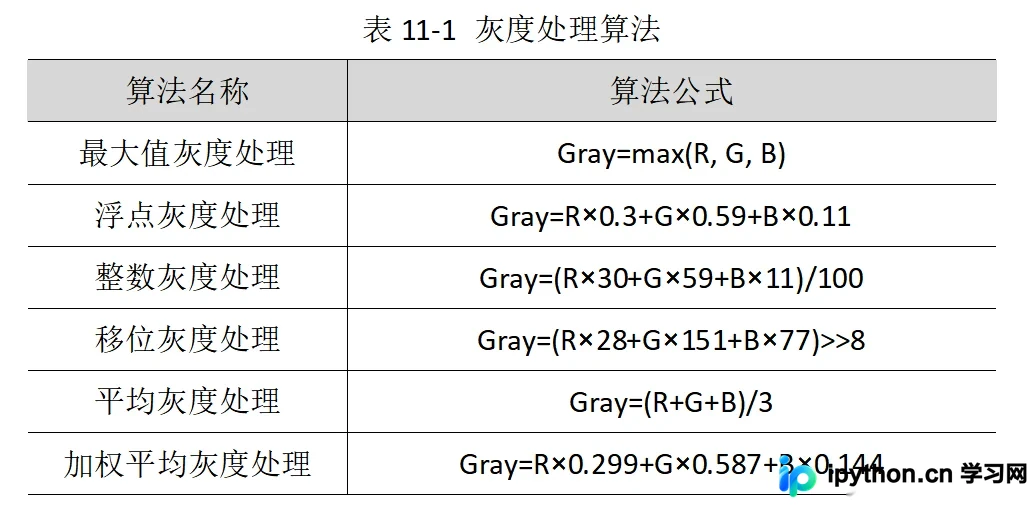

假设某点的颜色由RGB(R,G,B)组成，常见的灰度处理算法如表11-1所示：
表11-1中的Gray表示处理后的灰度值，随后将原始RGB(R,G,B)颜色均匀替换为RGB(Gray,Gray,Gray)，从而完成彩色到灰度的转换。虽然一种简单的方法是将RGB三个分量求和后取平均值，但更准确的做法是引入不同的权重，按比例分配RGB分量。考虑到人眼对绿色最敏感，对蓝色最不敏感，采用0.299、0.587、0.144的比例进行加权平均，能生成更符合视觉感知的灰度图像，如公式11-2所示[4-6]。
日常生活中，大多数彩色图像为RGB类型，但在图像处理中，常需转换为灰度图像、二值图像、HSV或HSI等空间。OpenCV提供了cvtColor()函数来实现这些颜色空间的转换，其函数原型如下：
dst = cv2.cvtColor(src, code[, dst[, dstCn]])
- – src表示输入图像，即需要进行颜色空间变换的原图像
- – dst表示输出图像，其尺寸和深度需与src保持一致
- – code表示转换的代码或标识符
- – dstCn表示目标图像的通道数，若设为0，则由src和code自动决定
该函数的主要功能是将图像从一个颜色空间转换到另一个颜色空间。其中，RGB由Red（红）、Green（绿）和Blue（蓝）三个通道构成；Gray仅包含灰度值一个通道；HSV则包含Hue（色调）、Saturation（饱和度）和Value（亮度）三个通道。
在OpenCV中，常见的颜色空间转换标识包括CV_BGR2BGRA、CV_RGB2GRAY、CV_GRAY2RGB、CV_BGR2HSV、CV_BGR2XYZ、CV_BGR2HLS等。以下是调用cvtColor()函数进行图像灰度化处理的具体代码示例。
# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np
#读取原始图片
src = cv2.imread('luo.png')
#图像灰度化处理
grayImage = cv2.cvtColor(src,cv2.COLOR_BGR2GRAY)
#显示图像
cv2.imshow("src", src)
cv2.imshow("result", grayImage)
#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

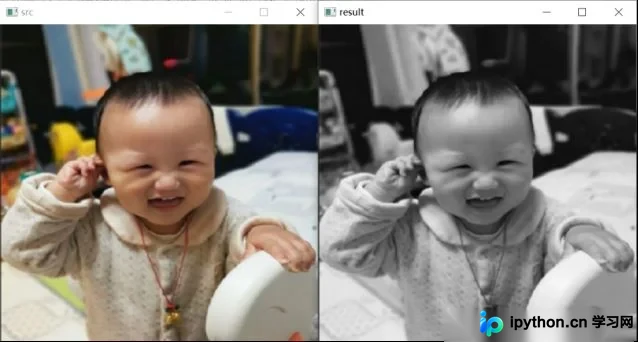

输出结果如图11-1所示，左侧为彩色的“小珞珞”原图，右侧为经过灰度化处理后的灰度图。在灰度图中，像素点的三个颜色变量被设置为相等（R=G=B），该值即为灰度值。

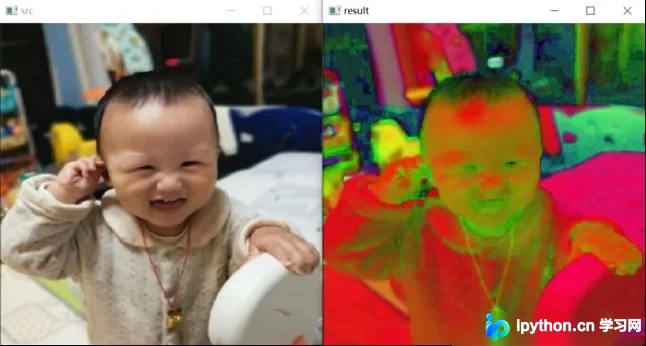

同样，可以调用如下核心代码将彩色图像转换为HSV颜色空间，其输出结果如图11-2所示。
grayImage = cv2.cvtColor(src, cv2.COLOR_BGR2HSV)
下面的代码对比了九种常见的颜色空间，包括BGR、RGB、GRAY、HSV、YCrCb、HLS、XYZ、LAB和YUV，并循环显示处理后的图像效果。
# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt
#读取原始图像
img_BGR = cv2.imread('luo.png')
img_RGB = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2RGB) #BGR转换为RGB
img_GRAY = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2GRAY) #灰度化处理
img_HSV = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2HSV) #BGR转HSV
img_YCrCb = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2YCrCb) #BGR转YCrCb
img_HLS = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2HLS) #BGR转HLS
img_XYZ = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2XYZ) #BGR转XYZ
img_LAB = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2LAB) #BGR转LAB
img_YUV = cv2.cvtColor(img_BGR, cv2.COLOR_BGR2YUV) #BGR转YUV
#调用matplotlib显示处理结果
titles = ['BGR', 'RGB', 'GRAY', 'HSV', 'YCrCb', 'HLS', 'XYZ', 'LAB', 'YUV']
images = [img_BGR, img_RGB, img_GRAY, img_HSV, img_YCrCb,
img_HLS, img_XYZ, img_LAB, img_YUV]
for i in range(9):
plt.subplot(3, 3, i+1), plt.imshow(images[i], 'gray')
plt.title(titles[i])
plt.xticks([]),plt.yticks([])
plt.show()

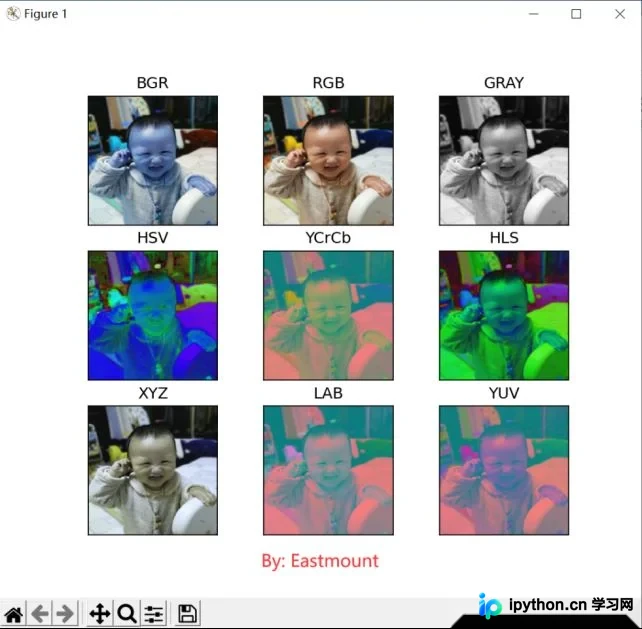

其运行结果如图11-3所示：
三、基于像素操作的图像灰度化处理
前文介绍了调用OpenCV中cvtColor()函数实现图像灰度化的方法，接下来讲解基于像素操作的图像灰度化处理，主要涉及最大值灰度处理、平均灰度处理和加权平均灰度处理三种方法。
1. 最大值灰度处理方法
该方法的灰度值等于彩色图像R、G、B三个分量中的最大值，计算公式如下：
该方法处理后的灰度图亮度较高，具体实现代码如下。
# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt
#读取原始图像
img = cv2.imread('luo.png')
#获取图像高度和宽度
height = img.shape[0]
width = img.shape[1]
#创建一幅图像
grayimg = np.zeros((height, width, 3), np.uint8)
#图像最大值灰度处理
for i in range(height):
for j in range(width):
#获取图像R G B最大值
gray = max(img[i,j][0], img[i,j][1], img[i,j][2])
#灰度图像素赋值 gray=max(R,G,B)
grayimg[i,j] = np.uint8(gray)
#显示图像
cv2.imshow("src", img)
cv2.imshow("gray", grayimg)
#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

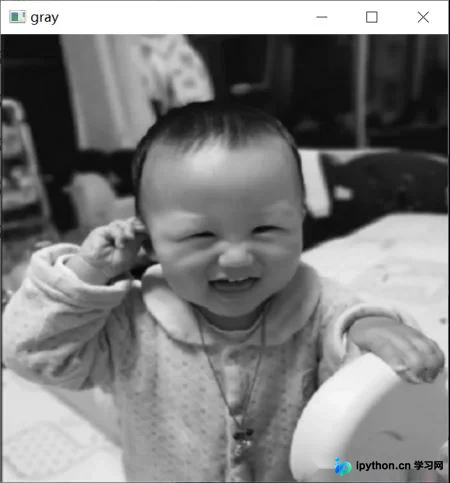

其输出结果如图11-4所示，处理效果显示灰度偏亮。
2. 平均灰度处理方法
该方法的灰度值等于彩色图像R、G、B三个分量灰度值的算术平均值，其计算公式如公式（11-4）所示：
平均灰度处理方法的实现代码如下。
# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt
#读取原始图像
img = cv2.imread('luo.png')
#获取图像高度和宽度
height = img.shape[0]
width = img.shape[1]
#创建一幅图像
grayimg = np.zeros((height, width, 3), np.uint8)
#图像平均灰度处理方法
for i in range(height):
for j in range(width):
#灰度值为RGB三个分量的平均值
gray = (int(img[i,j][0]) + int(img[i,j][1]) + int(img[i,j][2])) / 3
grayimg[i,j] = np.uint8(gray)
#显示图像
cv2.imshow("src", img)
cv2.imshow("gray", grayimg)
#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

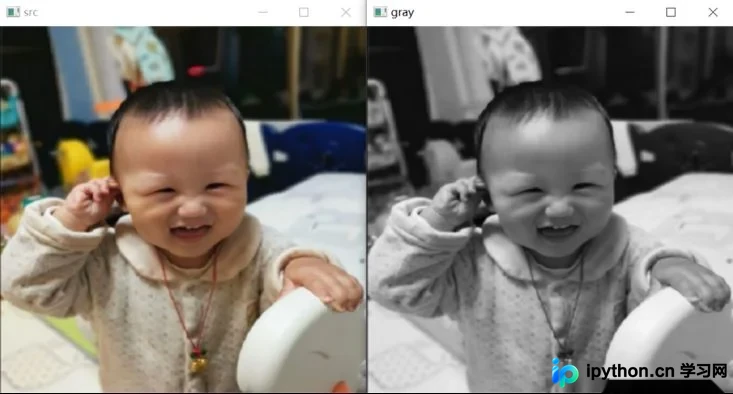

其输出结果如图11-5所示：
3. 加权平均灰度处理方法
该方法根据色彩的重要性，对三个分量以不同的权值进行加权平均。由于人眼对绿色最敏感，对蓝色最不敏感，因此按下式对RGB三分量进行加权平均，能得到较为合理的灰度图像。
加权平均灰度处理方法的实现代码如下所示：
# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt
#读取原始图像
img = cv2.imread('luo.png')
#获取图像高度和宽度
height = img.shape[0]
width = img.shape[1]
#创建一幅图像
grayimg = np.zeros((height, width, 3), np.uint8)
#图像平均灰度处理方法
for i in range(height):
for j in range(width):
#灰度加权平均法
gray = 0.30 * img[i,j][0] + 0.59 * img[i,j][1] + 0.11 * img[i,j][2]
grayimg[i,j] = np.uint8(gray)
#显示图像
cv2.imshow("src", img)
cv2.imshow("gray", grayimg)
#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

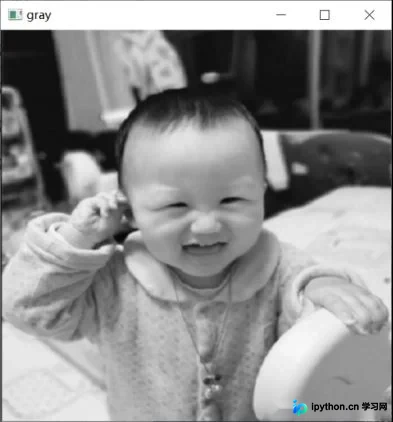

其输出结果如图11-6所示：
四、总结
本文主要讲解了图像点运算中的灰度化处理，详细介绍了常用的灰度化处理方法，并分享了图像颜色空间相互转换的技术，以及三种灰度转换算法的具体实现。通过灰度处理，我们可以有效将彩色图像转换为灰度图，这不仅为后续的边缘提取等处理提供了支撑，也能实现图像处理软件中最基础的彩色图转黑白效果。
