Python图像灰度线性变换详解：上移、对比度调整与反色算法
本文详细解析Python中使用OpenCV进行图像灰度线性变换的方法。通过调整线性方程参数α和b，实现图像灰度上移、对比度增强与减弱以及灰度反色。文章结合具体公式与Python代码示例，演示如何处理像素溢出及实现不同视觉效果，适用于图像预处理与医学图像处理场景。
一、灰度线性变换概述
图像灰度线性变换的核心在于构建灰度映射关系，以此调整原始图像的灰度分布。这一过程旨在优化图像质量，凸显细节特征，并有效提高图像的对比度。其数学表达如公式（12-1）所示：
在该公式中，DB代表变换后的输出灰度值，DA代表输入图像的原始灰度值。参数α和b分别对应线性变换方程f(D)的斜率和截距[1-4]。
- 若设定α=1且b=0，图像保持原始状态不变。
- 若设定α=1且b≠0，图像所有像素的灰度值将整体向上或向下平移。
- 若设定α=-1且b=255，则实现原始图像灰度值的反转（求补）。
- 当α>1时，输出图像的对比度得到增强。
- 当0<α<1时，输出图像的对比度降低。
- 当α<0时，原始图像中的暗区域会变亮，亮区域变暗，实现图像求补效果。

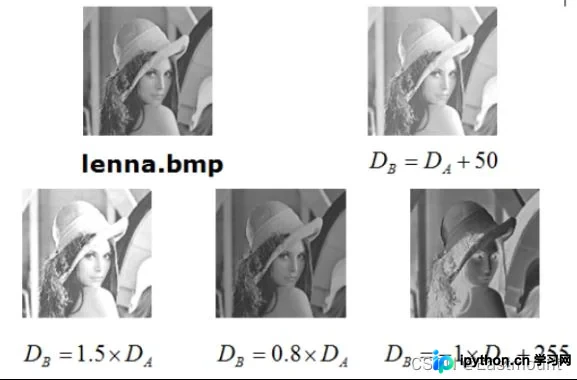

如图12-1所示，展示了上述灰度线性变换对应的视觉效果。
二、图像灰度上移变换实现
该算法旨在通过提升图像灰度值来增加整体亮度。
变换公式为：DB=DA+50。
具体Python实现代码如下。由于图像灰度值的有效区间为0至255，代码中必须包含溢出判断逻辑以防止数值越界。
# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt
#读取原始图像
img = cv2.imread('luo.png')
#图像灰度转换
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
#获取图像高度和宽度
height = grayImage.shape[0]
width = grayImage.shape[1]
#创建一幅图像
result = np.zeros((height, width), np.uint8)
#图像灰度上移变换 DB=DA+50
for i in range(height):
for j in range(width):
if (int(grayImage[i,j]+50) > 255):
gray = 255
else:
gray = int(grayImage[i,j]+50)
result[i,j] = np.uint8(gray)
#显示图像
cv2.imshow("Gray Image", grayImage)
cv2.imshow("Result", result)
#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

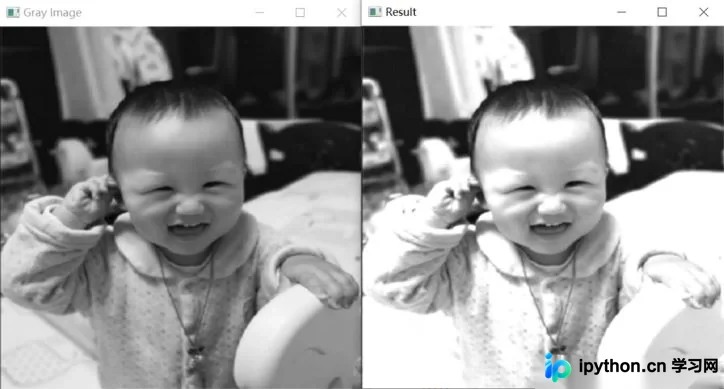

输出结果如图12-2所示，所有灰度值上移50后，图像整体变得更亮。需注意，纯黑色对应灰度值0，纯白色对应灰度值255。
三、图像对比度增强变换实现
该算法用于增强图像的对比度，Python实现代码如下：
变换公式为：DB=DA×1.5。
# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt
#读取原始图像
img = cv2.imread('luo.png')
#图像灰度转换
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
#获取图像高度和宽度
height = grayImage.shape[0]
width = grayImage.shape[1]
#创建一幅图像
result = np.zeros((height, width), np.uint8)
#图像对比度增强变换 DB=DA×1.5
for i in range(height):
for j in range(width):
if (int(grayImage[i,j]*1.5) > 255):
gray = 255
else:
gray = int(grayImage[i,j]*1.5)
result[i,j] = np.uint8(gray)
#显示图像
cv2.imshow("Gray Image", grayImage)
cv2.imshow("Result", result)

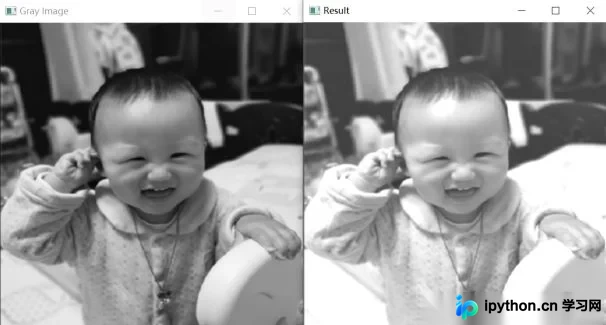

输出结果如图12-3所示，图像灰度值增强1.5倍，细节更加清晰。
四、图像对比度减弱变换实现
该算法用于降低图像的对比度，Python实现代码如下：
变换公式为：DB=DA×0.8。
# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt
#读取原始图像
img = cv2.imread('luo.png')
#图像灰度转换
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
#获取图像高度和宽度
height = grayImage.shape[0]
width = grayImage.shape[1]
#创建一幅图像
result = np.zeros((height, width), np.uint8)
#图像对比度减弱变换 DB=DA×0.8
for i in range(height):
for j in range(width):
gray = int(grayImage[i,j]*0.8)
result[i,j] = np.uint8(gray)
#显示图像
cv2.imshow("Gray Image", grayImage)
cv2.imshow("Result", result)
#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

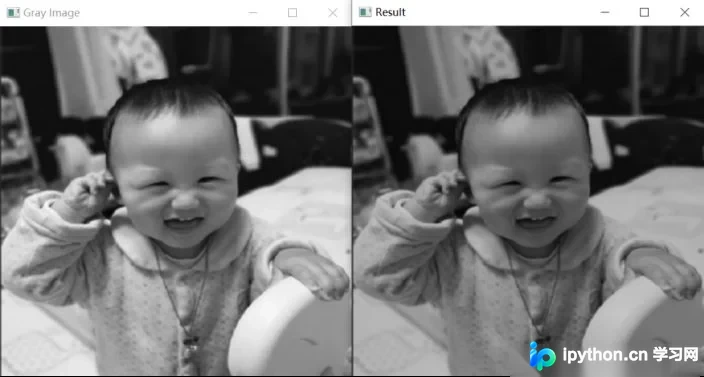

输出结果如图12-4所示，图像灰度值减弱，整体色调变暗。
五、图像灰度反色变换实现
灰度反色变换，亦称线性灰度求补变换，是对原图像像素值进行反转的过程，即将黑色转换为白色，白色转换为黑色。
变换公式为：DB=255-DA。
其Python实现代码如下：
# -*- coding: utf-8 -*-
# By：Eastmount
import cv2
import numpy as np
import matplotlib.pyplot as plt
#读取原始图像
img = cv2.imread('luo.png')
#图像灰度转换
grayImage = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
#获取图像高度和宽度
height = grayImage.shape[0]
width = grayImage.shape[1]
#创建一幅图像
result = np.zeros((height, width), np.uint8)
#图像灰度反色变换 DB=255-DA
for i in range(height):
for j in range(width):
gray = 255 - grayImage[i,j]
result[i,j] = np.uint8(gray)
#显示图像
cv2.imshow("Gray Image", grayImage)
cv2.imshow("Result", result)
#等待显示
cv2.waitKey(0)
cv2.destroyAllWindows()

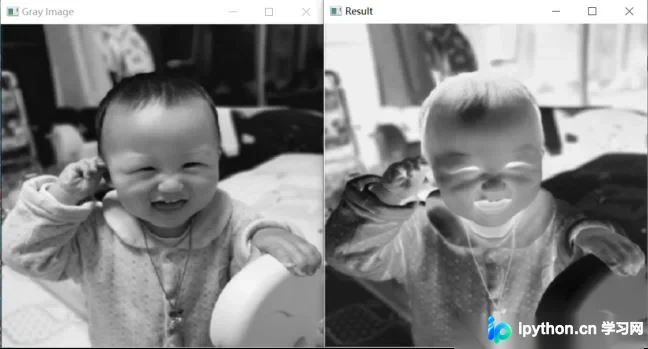

输出结果如图12-5所示，处理前后的图像灰度值呈现互补关系。

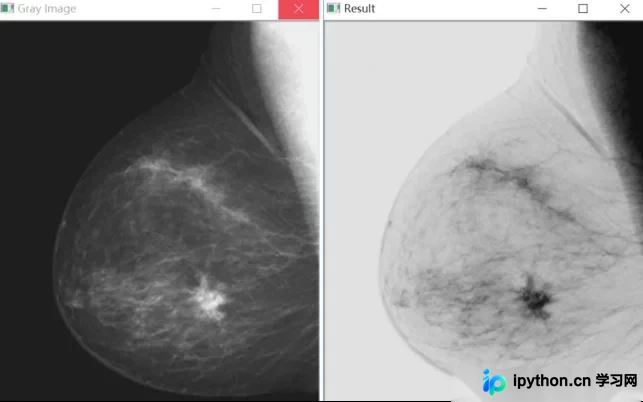

图像灰度反色变换在医学图像处理领域具有特定应用价值，如图12-6所示：
六、总结
本文主要讲解了图像灰度线性变换，涵盖了图像灰度上移、对比度增强、对比度减弱以及灰度反色四种变换方式。建议读者动手实现文中的代码，以切实提升编程与图像处理能力。
