Python pyecharts 绘制 Boxplot 箱线图的完整流程
发布时间：2026-10-15 |
4人浏览过
本文记录使用 Python pyecharts 库绘制 Boxplot 箱线图的完整过程。内容涵盖从 Excel 读取数据、利用 pandas 进行分组聚合与转置处理，到构建 y_data 列表并调用 pyecharts 的 Boxplot 类生成交互式图表。文中提供了详细代码示例，包括数据清洗、循环提取及最终渲染步骤，适用于需要展示电影票房等数据统计分布的场景。
pyecharts Boxplot 箱线图实现概述
本文主要记录学习使用 Boxplot 箱线图的过程，未做过多理论解释。相关官方文档可访问官网查阅：。
import seaborn as sns
import numpy as np
import pandas as pd
import matplotlib as mpl
import matplotlib.pyplot as plt
%matplotlib inline
plt.rcParams['font.sans-serif']=['Microsoft YaHei'] # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus']=False # 用来正常显示负号
from datetime import datetime
plt.figure(figsize=(16,10))
import pyecharts.options as opts
from pyecharts.charts import Line
from pyecharts.faker import Faker
from pyecharts.charts import Bar
import os
from pyecharts.options.global_options import ThemeType
数据读取与预处理
cnboo=pd.read_excel("c.xls")
首先进行数据预处理，具体步骤如下。

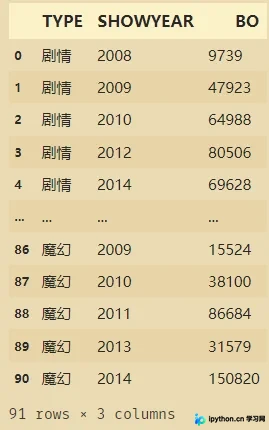

cnbotypegb=cnboo.groupby(['TYPE','SHOWYEAR'])['BO'].sum().replace()
cnbotypegbrst=cnbotypegb.reset_index().replace()
filmtype=cnbotypegbrst['TYPE'].unique()
接着对行标签和列标签执行转置操作，以调整数据结构。
cnbotypegbrst.T.index数据转置与清洗

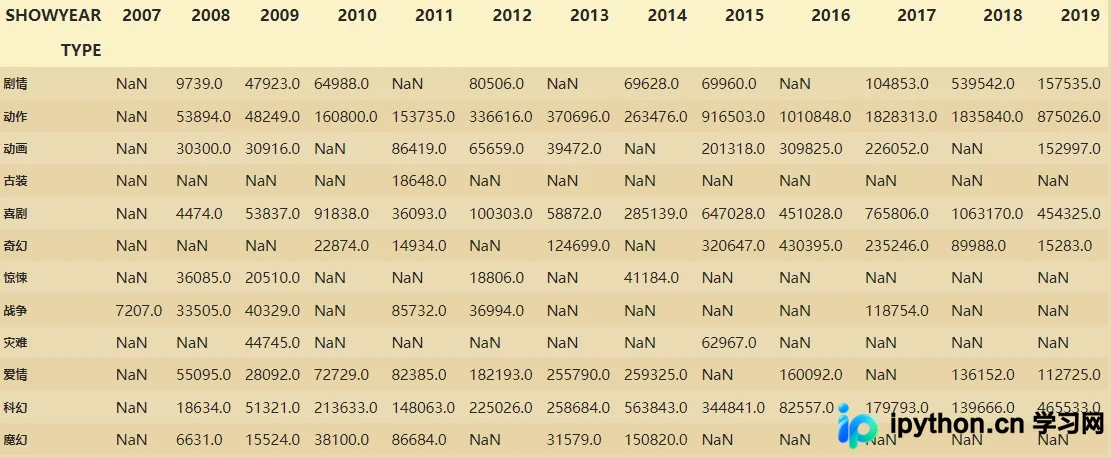

cnbopvt=cnbotypegbrst.pivot(index='TYPE',
columns='SHOWYEAR',
values='BO'
)

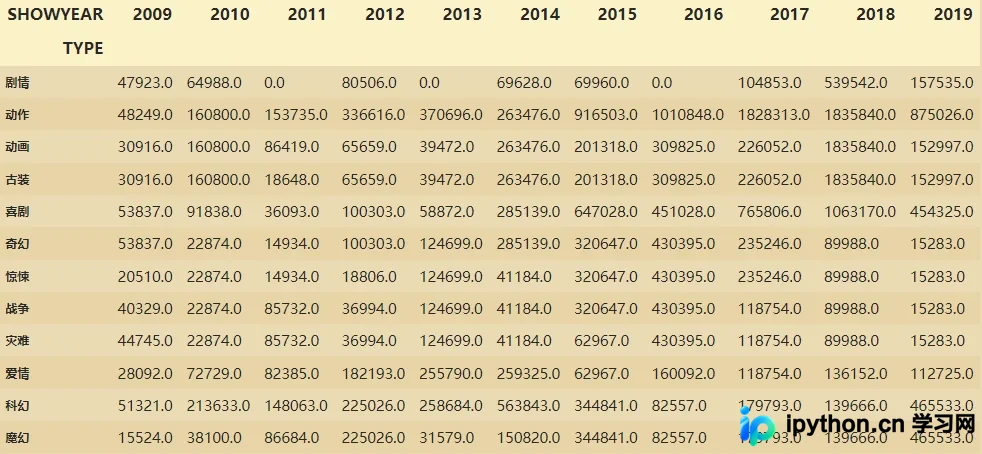

cnbopvtv2=cnbopvt.iloc[:,2:].replace()
cnbopvtv2.index
cnbopvtv2=cnbopvtv2.fillna(0).replace()
xlist=cnbopvtv2.index.tolist()由于 xlist 包含 12 个元素，因此需要循环执行 12 次以提取对应数据。
构建绘图数据
y_data=[]
for i in range(0,12):
y_data.append(cnbopvtv2.iloc[i].tolist())
经过上述处理，得到的 y_data 数据结构如下。
[[47923.0,
64988.0,
0.0,
80506.0,
0.0,
69628.0,
69960.0,
0.0,
104853.0,
539542.0,
157535.0],
[48249.0,
160800.0,
153735.0,
336616.0,
370696.0,
263476.0,
916503.0,
1010848.0,
1828313.0,
1835840.0,
875026.0],
[30916.0,
160800.0,
86419.0,
65659.0,
39472.0,
263476.0,
201318.0,
309825.0,
226052.0,
1835840.0,
152997.0],
[30916.0,
160800.0,
18648.0,
65659.0,
39472.0,
263476.0,
201318.0,
309825.0,
226052.0,
1835840.0,
152997.0],
[53837.0,
91838.0,
36093.0,
100303.0,
58872.0,
285139.0,
647028.0,
451028.0,
765806.0,
1063170.0,
454325.0],
[53837.0,
22874.0,
14934.0,
100303.0,
124699.0,
285139.0,
320647.0,
430395.0,
235246.0,
89988.0,
15283.0],
[20510.0,
22874.0,
14934.0,
18806.0,
124699.0,
41184.0,
320647.0,
430395.0,
235246.0,
89988.0,
15283.0],
[40329.0,
22874.0,
85732.0,
36994.0,
124699.0,
41184.0,
320647.0,
430395.0,
118754.0,
89988.0,
15283.0],
[44745.0,
22874.0,
85732.0,
36994.0,
124699.0,
41184.0,
62967.0,
430395.0,
118754.0,
89988.0,
15283.0],
[28092.0,
72729.0,
82385.0,
182193.0,
255790.0,
259325.0,
62967.0,
160092.0,
118754.0,
136152.0,
112725.0],
[51321.0,
213633.0,
148063.0,
225026.0,
258684.0,
563843.0,
344841.0,
82557.0,
179793.0,
139666.0,
465533.0],
[15524.0,
38100.0,
86684.0,
225026.0,
31579.0,
150820.0,
344841.0,
82557.0,
179793.0,
139666.0,
465533.0]]

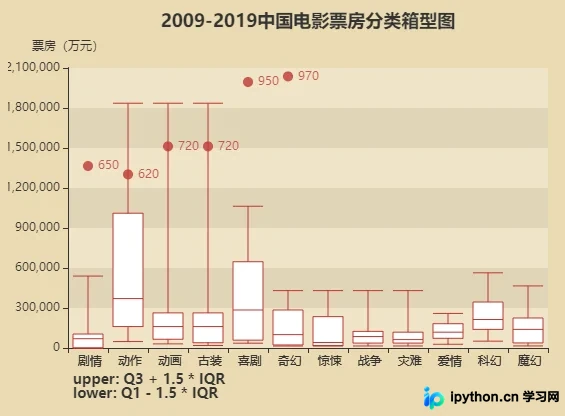

最后，使用处理好的数据绘制图表。
图表绘制与渲染
import pyecharts.options as opts
from pyecharts.charts import Grid, Boxplot, Scatter
scatter_data = [650, 620, 720, 720, 950, 970]
box_plot = Boxplot({"Theme":ThemeType.ESSOS})
box_plot = (
box_plot.add_xaxis(xaxis_data=xlist)
.add_yaxis(series_name="", y_axis=box_plot.prepare_data(y_data))
.set_global_opts(
title_opts=opts.TitleOpts(
pos_left="center", title="2009-2019中国电影票房分类箱型图"
),
tooltip_opts=opts.TooltipOpts(trigger="item", axis_pointer_type="shadow"),
xaxis_opts=opts.AxisOpts(
type_="category",
boundary_gap=True,
splitarea_opts=opts.SplitAreaOpts(is_show=False),
axislabel_opts=opts.LabelOpts(formatter="{value}"),
splitline_opts=opts.SplitLineOpts(is_show=False),
),
yaxis_opts=opts.AxisOpts(
type_="value",
name="票房（万元）",
splitarea_opts=opts.SplitAreaOpts(
is_show=True, areastyle_opts=opts.AreaStyleOpts(opacity=1)
),
),
)
.set_series_opts(tooltip_opts=opts.TooltipOpts(formatter="{a}: {c}"))
)# {a}:系列名称，{b}:数据名称，{c}:数值数组，{d}:无
scatter = (
Scatter()
.add_xaxis(xaxis_data=xlist)
.add_yaxis(series_name="", y_axis=scatter_data)
.set_global_opts(
title_opts=opts.TitleOpts(
pos_left="10%",
pos_top="90%",
title="upper: Q3 + 1.5 * IQR \nlower: Q1 - 1.5 * IQR",
title_textstyle_opts=opts.TextStyleOpts(
border_color="#999", border_width=1, font_size=14
),
),
yaxis_opts=opts.AxisOpts(
axislabel_opts=opts.LabelOpts(is_show=False),
axistick_opts=opts.AxisTickOpts(is_show=False),
),
)
)
grid = (
Grid(init_opts=opts.InitOpts(width="600px", height="400px"))
.add(
box_plot,
grid_opts=opts.GridOpts(pos_left="10%", pos_right="10%", pos_bottom="15%"),
)
.add(
scatter,
grid_opts=opts.GridOpts(pos_left="10%", pos_right="10%", pos_bottom="15%"),
)
)
grid.render_notebook()

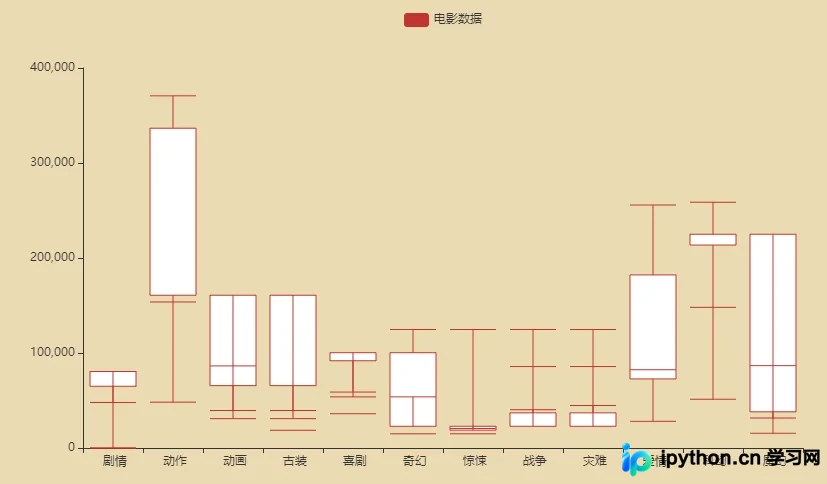

此外，也可以直接使用简化代码来快速绘制一张基础箱线图。
boxplot=(Boxplot()
.add_xaxis(xlist)
.add_yaxis("电影数据",y_data)
)
boxplot.render_notebook()
至此，关于 Python pyecharts 实现 Boxplot 箱线图的教程介绍完毕。如需了解更多相关内容，建议搜索本站过往文章或继续浏览后续内容，感谢支持。
