Python Matplotlib图例位置调整指南：loc与bbox_to_anchor详解

前言

在使用Matplotlib绘制图表时，图例默认位于图表的角落。然而，这种默认设置有时会遮挡关键数据区域，影响阅读体验，因此我们需要对图例的位置进行自定义调整。实现这一功能的代码逻辑如下：

plt.legend(loc='String or Number', bbox_to_anchor=(num1, num2))

1. loc参数：'String or Number'

该参数用于指定图例的大致方位，支持字符串或整数两种形式。常用的字符串参数包括：

• best（自动选择最佳位置，但结果可能不符合预期）
• upper right（右上角）
• upper left（左上角）
• lower left（左下角）
• lower right（右下角）
• right（右侧，与center right效果相同）
• center left（中间偏左）
• center right（中间偏右）
• lower center（中间偏下）
• upper center（中间偏上）
• center（正中心）

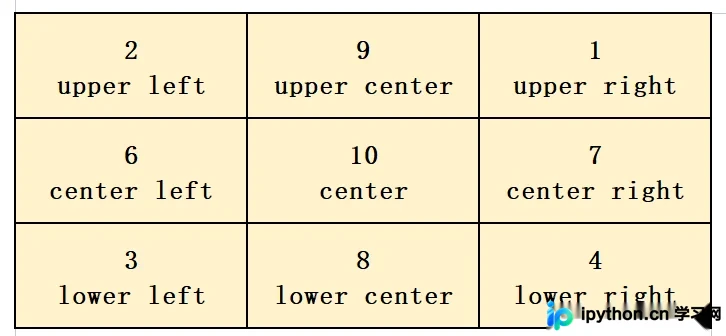

上述参数在图表中的具体对应位置如下所示：

此外，loc参数也接受与图示对应的整数值。

2. bbox_to_anchor=(num1, num2)

当仅使用loc参数无法满足需求时（例如图例出现重叠或位置仍不理想），可以通过第二个参数进行精确微调。

• num1 控制图例的水平移动：数值越大，图例越靠右；
• num2 控制图例的垂直移动：数值越大，图例越靠上。

3. 具体示例：

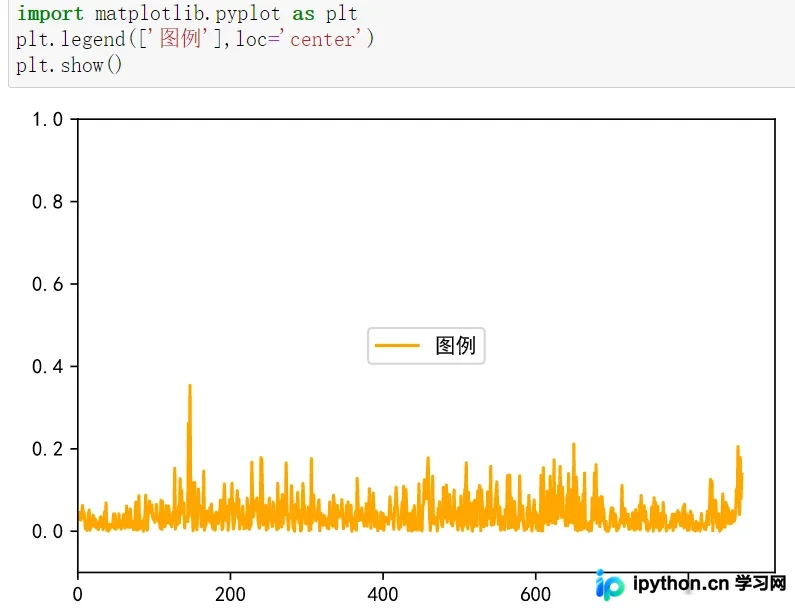

（1） plt.legend(['图例'], loc='center') 或 loc=10

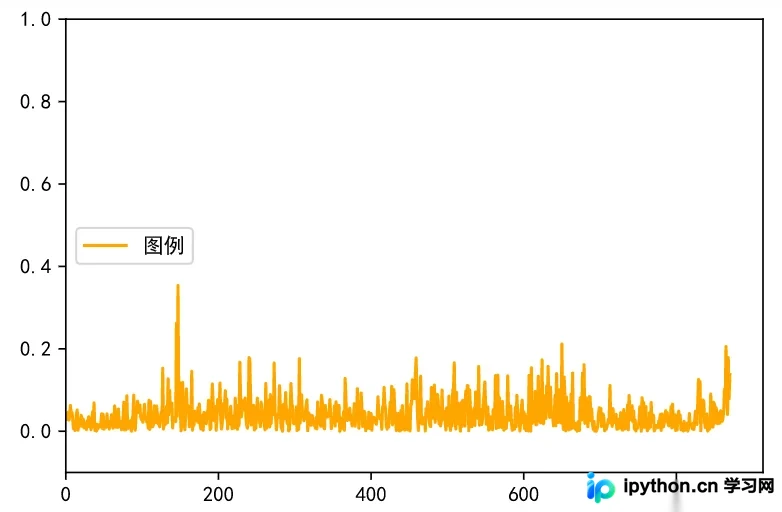

（2） plt.legend(['图例'], loc='center left') 或 loc=6

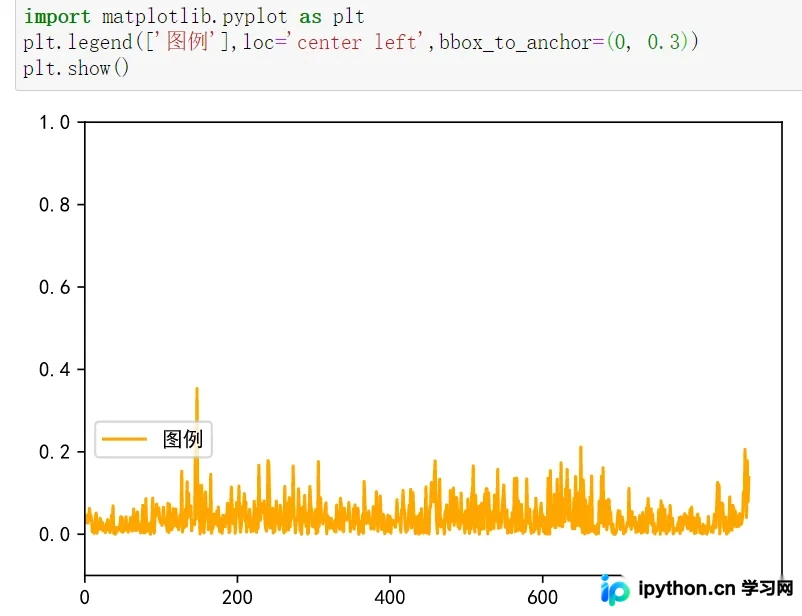

在此基础上进行微调，可获得更理想的布局效果。

总结

本文介绍了Python中Matplotlib调整图例位置的方法。如需了解更多相关技术内容，建议查阅本站过往文章或继续浏览后续更新，感谢支持！
