matplotlib之Pyplot模块绘制三维散点图使用颜色表示数值大小
本文介绍如何利用Python的matplotlib库绘制三维散点图，并通过颜色映射（Colormap）直观展示三元函数f(x,y,z)=v的数据分布。文章详细讲解了如何配置颜色等级、自定义侧边Colorbar的数值范围及显示格式，并提供了完整的代码实现与关键参数解析，帮助开发者实现更精细的数据可视化效果。
一、摘要
在数据可视化场景中，一元函数f(x)=y通常采用二维平面图表展示，其中x轴代表自变量，y轴代表函数值。对于二元函数f(x,y)=z，我们可以借助三维图形进行可视化，x轴和y轴分别表示两个自变量，z轴表示函数值。然而，受限于显示设备的物理特性，三元函数f(x,y,z)=v无法单纯通过增加第四个坐标轴来直观呈现。一种有效的解决方案是：利用x、y、z三个坐标轴表示自变量，而将数据点的颜色作为第四个维度，用以表示函数值的大小。

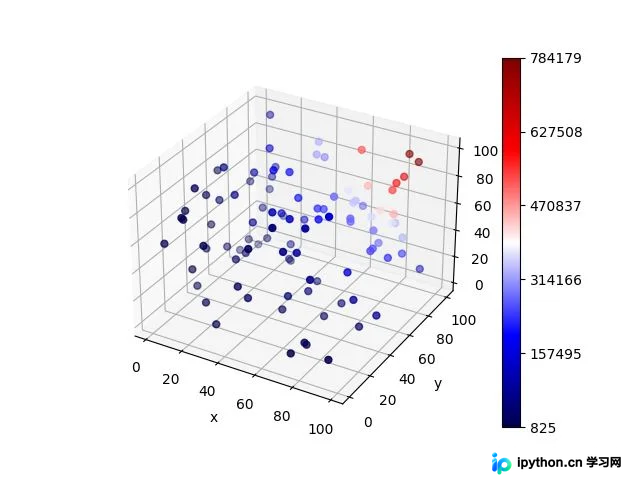

如下图所示：
基于上述思路，本文实现了一个三维散点图示例，其中数据点的颜色深浅或色调对应数值的大小，并额外添加了支持自定义数值范围的侧边Colorbar，以增强数据的可读性。
文章的第二部分将展示实现该效果的核心代码及必要注释；第三部分对关键代码逻辑进行详细拆解说明；第四部分列出了相关的参考资源链接。
二、代码
import matplotlib.colors
import matplotlib.ticker
import matplotlib.pyplot as plt
import random
# 1.0 初始化数据
# f(x,y,z) = v
# 其中x,y,z为随机数，v=x*y*z
x = [random.randint(0,100) for i in range(0,100)]
y = [random.randint(0,100) for i in range(0,100)]
z = [random.randint(0,100) for i in range(0,100)]
v = [x[i]*y[i]*z[i] for i in range(0,100)]
# 1.1 根据各个点的值(v[])，设置点的颜色值，每个点的颜色使用一个rgb三维的元组表示，例如，若想让点显示为红色，则颜色值为(1.0,0,0)
# 设置各个点的颜色
# 每个点的颜色值按照colormap("seismic",100)进行设计，其中colormap类型为"seismic"，共分为100个级别(level)
min_v = min(v)
max_v = max(v)
color = [plt.get_cmap("seismic", 100)(int(float(i-min_v)/(max_v-min_v)*100)) for i in v]
# 2.0 显示三维散点图
# 新建一个figure()
fig = plt.figure()
# 在figure()中增加一个subplot，并且返回axes
ax = fig.add_subplot(111,projection='3d')
# 设置colormap，与上面提到的类似，使用"seismic"类型的colormap，共100个级别
plt.set_cmap(plt.get_cmap("seismic", 100))
# 绘制三维散点，各个点颜色使用color列表中的值，形状为"."
im = ax.scatter(x, y, z, s=100,c=color,marker='.')
# 2.1 增加侧边colorbar
# 设置侧边colorbar，colorbar上显示的值使用lambda方程设置
fig.colorbar(im, format=matplotlib.ticker.FuncFormatter(lambda x,pos:int(x*(max_v-min_v)+min_v)))
# 2.2 增加坐标轴标签
ax.set_xlabel('x')
ax.set_ylabel('y')
ax.set_zlabel('z')
# 2.3显示
plt.show()
运行结果如下：
三、部分代码解释
1. colormap（颜色）映射设置。
如上图所示，为了通过颜色准确反映各个数据点的数值，必须建立合理的值-颜色映射关系。本文代码中使用了"seismic"类型的colormap，并将其划分为100个等级（level）。相关代码如下：
color = [plt.get_cmap("seismic", 100)(int(float(i-min_v)/(max_v-min_v)*100)) for i in v]
在代码执行过程中，plt.get_cmap("seismic",100)会返回一个colormap对象实例。随后，通过调用plt.get_cmap("seismic",100)(x)并传入具体的x数值，即可获取对应等级下的颜色代码值。例如：
a = plt.get_cmap("seismic",100)(0)
b = plt.get_cmap("seismic",100)(100)
print("a:", a)
print("b:", b)
输出结果为：
a: (0.0, 0.0, 0.3, 1.0) b: (0.5, 0.0, 0.0, 1.0)
上述输出表明，级别0对应的(r,g,b,alpha)颜色值为(0.0, 0.0, 0.3, 1.0)，而级别100对应的颜色值为(0.5, 0.0, 0.0, 1.0)。
若需使用其他类型的colormap以获得不同的视觉效果，只需指定相应的colormap名称即可。更多详细信息可参考文章：python matplotlib自定义colorbar颜色条-以及matplotlib中的内置色条。
2. 设置三维散点格式
首先通过设置绘图格式：
ax = fig.add_subplot(111,projection='3d')接着使用scatter()函数来绘制三维散点图：
im = ax.scatter(x, y, z, s=100,c=color,marker='.')其中，s=100用于设定数据点的大小，c=color用于指定点的颜色，而marker='.'则用于定义点的形状（本例中为实心圆点）。
3. 设置侧边colorbar
根据数据的实际分布格式，我们需要对侧边colorbar显示的数值范围进行设定。例如，在本例中，数据的最小值为825，最大值为784179。代码中使用了lambda表达式来计算最终显示的值。由于默认情况下colorbar显示的数值范围是[0,1]，因此需要利用lambda公式将显示值映射到[825,784179]区间内。具体代码如下：
fig.colorbar(im, format=matplotlib.ticker.FuncFormatter(lambda x,pos:int(x*(max_v-min_v)+min_v)))此外，为了确保散点图中点的颜色与colorbar上的颜色条保持一致，必须执行以下操作：
plt.set_cmap(plt.get_cmap("seismic", 100))这使得clormap和colorbar拥有相同的类型定义，从而保证颜色映射的一致性。
四、参考
[1]. MATLAB scatter 画二维/三维散点图时 用颜色表示数值大小 colorbar
[2]. 三维散点图加colorbar
[3]. 【python图像处理】彩色映射
[4]. matplotlib的colorbar自定义刻度范围
[5]. Python中lambda的使用
