Python matplotlib实现双Y轴图表绘制方法

Python matplotlib实现双Y轴

在数据可视化中，当我们需要在同一张图表中展示两个具有不同量级或不同单位的数据系列时，双Y轴图表是一种非常有效的工具。使用Python的matplotlib库，我们可以轻松实现这一功能。

以下是实现双Y轴图表的基本步骤和代码示例：

import matplotlib.pyplot as plt
import numpy as np

x = np.arange(0., np.e, 0.01)
y1 = np.exp(-x)
y2 = np.log(x)
fig = plt.figure()
ax1 = fig.add_subplot(111)
ax1.plot(x, y1,'r',label="right");
ax1.legend(loc=1)
ax1.set_ylabel('Y values for exp(-x)');
ax2 = ax1.twinx() # this is the important function
ax2.plot(x, y2, 'g',label = "left")
ax2.legend(loc=2)
ax2.set_xlim([0, np.e]);
ax2.set_ylabel('Y values for ln(x)');
ax2.set_xlabel('Same X for both exp(-x) and ln(x)');

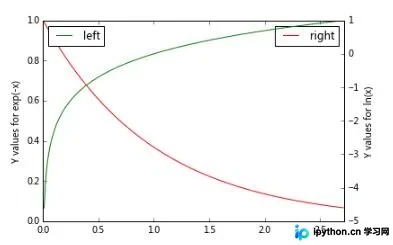

plt.show()

代码解析

在上述代码中，我们首先导入了必要的库：matplotlib.pyplot用于绘图，numpy用于生成数据。接着，我们创建了一个图形对象fig，并添加了一个子图ax1。在ax1上，我们绘制了y1关于x的曲线，并设置了相应的标签和图例。

关键的一步是使用ax1.twinx()函数创建了一个共享X轴的第二个Y轴ax2。在ax2上，我们绘制了y2关于x的曲线，并同样设置了标签和图例。最后，通过plt.show()显示图表。

注意事项

在使用双Y轴图表时，需要注意以下几点：

1. 确保两个Y轴的数据具有可比性，或者至少能够直观地展示它们之间的关系。
2. 合理设置图例和标签，以便读者能够清晰地区分两个数据系列。
3. 注意图表的整体美观性和可读性，避免过度复杂的视觉效果。

以上就是Python matplotlib实现双Y轴图表绘制方法的详细内容，更多关于Python数据可视化的资料请关注本站其它相关文章！
