Python使用matplotlib subplot绘制多个子图的示例

matplotlib subplot 基础用法

在使用 matplotlib 进行数据可视化时，经常需要在同一张画布上展示多组数据。通过 plt.subplot() 函数，我们可以将画板划分为多个区域，并在每个区域绘制独立的图表。以下是实现这一目标的关键步骤与参数说明：

• 设置画板属性：使用 plt.figure(figsize=(6,6), dpi=80) 定义画布的物理尺寸（英寸）和分辨率（DPI），确保输出图像的清晰度与比例。
• 指定子图布局：通过 plt.subplot(nrows, ncols, index) 将画板划分为 nrows 行 ncols 列的网格，并选择第 index 个位置进行绘制。例如，221 表示两行两列布局中的第一个位置（左上角）。
• 绘制数据：使用 plt.plot(x, y) 传入横轴和纵轴数据。可以通过 color 参数设置线条颜色（如 'r' 红色，'y' 黄色，'g' 绿色，'b' 蓝色），利用 linestyle 参数设置线条样式（如 '--' 虚线，'-' 实线，'-.' 点划线，':' 点线）。
• 画板管理：在复杂场景中，plt.figure(1) 用于明确指定当前操作的是编号为 1 的画板，确保绘图指令作用于正确的上下文。

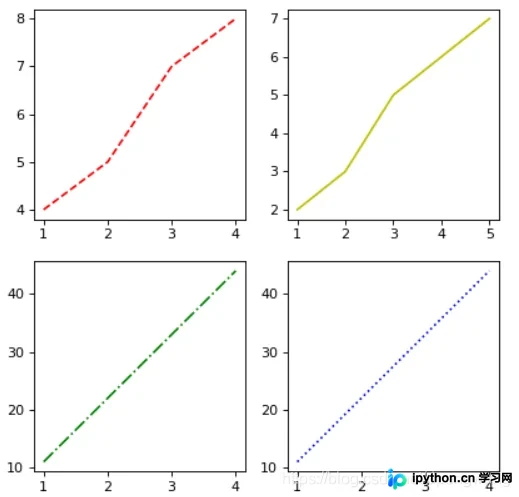

示例一：两行两列布局

以下代码演示了如何在 2x2 的网格中绘制四个子图。每个子图使用不同的数据、颜色和线条样式，展示了 subplot 的基本布局能力。

import matplotlib.pyplot as plt

# 设置画板大小和分辨率
plt.figure(figsize=(6,6), dpi=80)
plt.figure(1)

# 子图1：左上角 (2行2列第1个)
ax1 = plt.subplot(221)
plt.plot([1,2,3,4],[4,5,7,8], color="r", linestyle="--")

# 子图2：右上角 (2行2列第2个)
ax2 = plt.subplot(222)
plt.plot([1,2,3,5],[2,3,5,7], color="y", linestyle="-")

# 子图3：左下角 (2行2列第3个)
ax3 = plt.subplot(223)
plt.plot([1,2,3,4],[11,22,33,44], color="g", linestyle="-.")

# 子图4：右下角 (2行2列第4个)
ax4 = plt.subplot(224)
plt.plot([1,2,3,4],[11,22,33,44], color="b", linestyle=":")

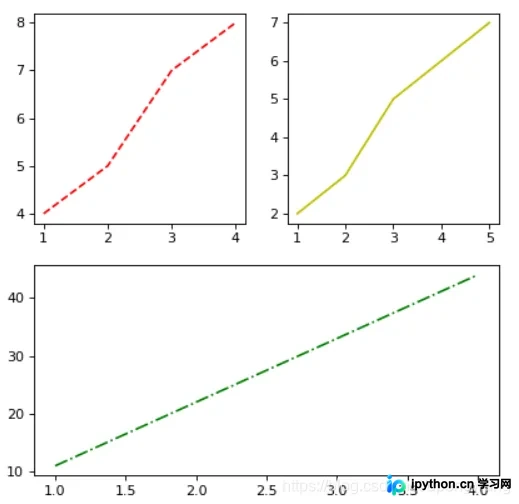

示例二：混合布局绘制

有时我们需要更灵活的布局，例如将部分区域合并或改变行列比例。以下示例展示了在 2x2 网格中，前两个子图占据上半部分，而第三个子图占据整个下半行（通过 plt.subplot(212) 实现两行一列的第二行）的情况。

import matplotlib.pyplot as plt

# 设置画板大小和分辨率
plt.figure(figsize=(6,6), dpi=80)
plt.figure(1)

# 子图1：左上角 (2行2列第1个)
ax1 = plt.subplot(221)
plt.plot([1,2,3,4],[4,5,7,8], color="r", linestyle="--")

# 子图2：右上角 (2行2列第2个)
ax2 = plt.subplot(222)
plt.plot([1,2,3,5],[2,3,5,7], color="y", linestyle="-")

# 子图3：下半部分 (2行1列第2个，即占满第二行)
ax3 = plt.subplot(212)
plt.plot([1,2,3,4],[11,22,33,44], color="g", linestyle="-.")

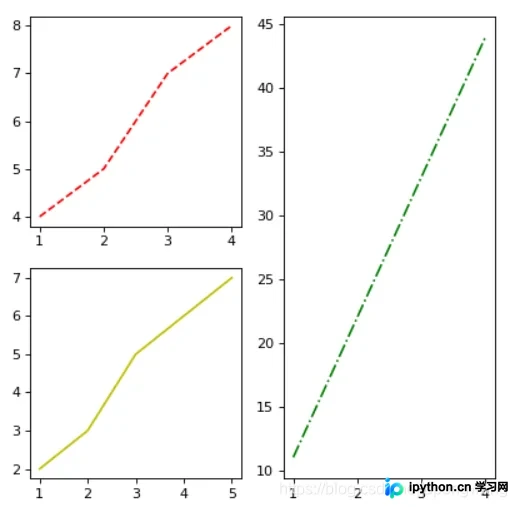

示例三：非对称网格布局

除了标准的 2x2 网格，我们还可以创建非对称的布局。例如，将画板分为两行，第一行包含两个子图，第二行包含一个横跨整个宽度的子图。或者使用 plt.subplot(122) 将画板分为一行两列，并选择右侧位置。以下代码展示了这种灵活的布局方式：

import matplotlib.pyplot as plt

# 设置画板大小和分辨率
plt.figure(figsize=(6,6), dpi=80)

# 明确指定画板
plt.figure(1)

# 子图1：左上角 (2行2列第1个)
ax1 = plt.subplot(221)
plt.plot([1,2,3,4],[4,5,7,8], color="r", linestyle="--")

# 子图2：左下角 (2行2列第3个)
ax2 = plt.subplot(223)
plt.plot([1,2,3,5],[2,3,5,7], color="y", linestyle="-")

# 子图3：右侧 (1行2列第2个，即占满右半部分)
ax3 = plt.subplot(122)
plt.plot([1,2,3,4],[11,22,33,44], color="g", linestyle="-.")

总结

通过 matplotlib 的 subplot 函数，我们可以轻松地将多个图表组合在一张画布上。关键在于理解 nrows、ncols 和 index 的组合方式，以及合理设置画板属性。通过调整颜色和线条样式，可以增强图表的可读性和美观性。以上就是python使用matplotlib subplot绘制多个子图的示例的详细内容，更多关于python matplotlib多子图绘制的资料请关注本站其它相关文章！
