C++虚继承内存布局与vbptr机制解析

拾光

发布时间：2026-10-15 | 1人浏览过

原创

在C++的多重继承中，如何解决“菱形继承”导致的基类成员重复问题？虚继承通过在对象内存中引入vbptr（虚基类表指针）来实现。本文将结合Visual Studio的内存布局报告，详细解析普通继承与虚继承的区别，揭示vbptr如何通过偏移量计算保证基类数据的唯一性。

准备工作：查看C++对象内存布局

要直观理解C++对象的内存分配，最直接的方法是使用编译器生成的布局报告。微软Visual Studio提供了专门的命令行选项来显示单类内存布局：/d1reportSingleClassLayout。

第1步：启动VS命令行工具

从开始菜单或[工具]菜单中找到并点击“Visual Studio命令提示”，切换到包含目标.cpp文件的目录。

第2步：执行布局查看命令

输入如下格式的命令，其中[filename].cpp为源文件名，[className]为目标类名：

c1 [filename].cpp /d1reportSingleClassLayout[className]

该命令将输出该类各成员的内存起始地址、大小及整体对象大小，是分析继承结构的有效手段。

普通多继承的内存分布对比

首先建立一个普通的多继承模型。假设基类A被B和C继承，而D同时继承B和C：

class A {
public:
    int dataA;
};
class B : public A {
public:
    int dataB;
};
class C : public A {
public:
    int dataC;
};
class D : public B, public C {
public:
    int dataD;
};

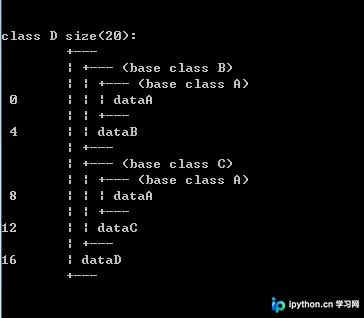

对类D执行上述查看命令，观察其内存布局：

如图所示，D对象的内存包含了两份A的成员（即B::dataA和C::dataA）。各成员占用4字节，总大小为20字节（sizeof(D) = 20）。这种结构会导致数据冗余，且在访问A成员时可能产生二义性。

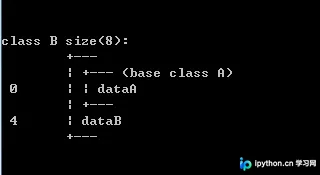

作为参照，B和C各自的内存布局分别如下：

虚继承的内存分布与vbptr机制

为解决上述问题，C++引入了虚继承。修改之前的代码，在B和C继承A时使用virtual关键字：

#include <iostream>
// 基类A
class A {
public:
    int dataA;
};
class B : virtual public A {
public:
    int dataB;
};
class C : virtual public A {
public:
    int dataC;
};
class D : public B, public C {
public:
    int dataD;
};

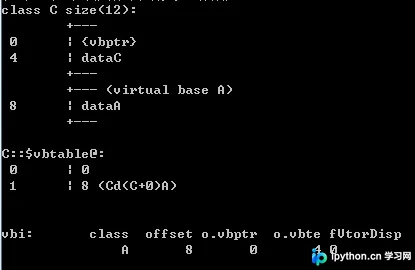

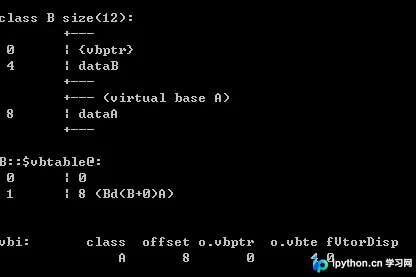

同样使用命令查看B、C、D的内存布局：

虚继承改变了内存结构。B和C的大小变为12字节（原8字节 + 新增指针），除了持有A的数据外，还多了一个指向虚表的指针vbptr。类D的布局则更为复杂，它不再直接复制A的成员，而是整合了各个子类的数据。

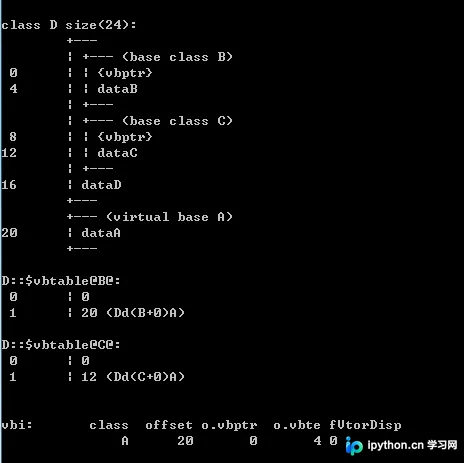

类D的具体内存排列顺序如下：

vbptr：继承自父类B的虚基类表指针。
int dataB：继承自父类B的成员变量。
vbptr：继承自父类C的虚基类表指针。
int dataC：继承自父类C的成员变量。
int dataD：D自身的成员变量。
int dataA：位于末尾的唯一一份共有基类A的成员变量。

这种布局的核心在于vbptr（虚基类表指针）。每个带有虚基类的子类都维护一个指向虚表的指针。该虚表中存储了两个关键信息：

vbptr指向该虚表的偏移量（通常为0）。
从当前vbptr到共享基类成员（dataA）之间的字节偏移量。

以类D为例，当通过B访问A时，系统读取D开头的vbptr，查找到对应虚表项中的偏移量（例如20字节），从而精确定位到底部唯一的dataA。这不仅解决了数据冗余，也消除了访问歧义。

具体结构示意如下：

验证程序与结果分析

为了验证这一机制，编写一段代码通过指针强制转换访问不同层级，并打印内存地址：

int main() {
    D* d = new D;
    d->dataA = 10;
    d->dataB = 100;
    d->dataC = 1000;
    d->dataD = 10000;

    B* b = d;       // 转化为基类B
    C* c = d;       // 转化为基类C
    A* fromB = (B*) d;
    A* fromC = (C*) d;

    std::cout << "d address    : " << d << std::endl;
    std::cout << "b address    : " << b << std::endl;
    std::cout << "c address    : " << c << std::endl;
    std::cout << "fromB address: " << fromB << std::endl;
    std::cout << "fromC address: " << fromC << std::endl;

    // 打印底层内存布局数据
    std::cout << std::endl;
    std::cout << "vbptr address: " << (int*)d << std::endl;
    std::cout << "    [0] => " << *(int*)(*(int*)d) << std::endl;
    std::cout << "    [1] => " << *(((int*)(*(int*)d)) + 1)<< std::endl;
    std::cout << "dataB value  : " << *((int*)d + 1) << std::endl;
    std::cout << "vbptr address: " << ((int*)d + 2) << std::endl;
    std::cout << "    [0] => " << *(int*)(*((int*)d + 2)) << std::endl;
    std::cout << "    [1] => " << *((int*)(*((int*)d + 2)) + 1) << std::endl;
    std::cout << "dataC value  : " << *((int*)d + 3) << std::endl;
    std::cout << "dataD value  : " << *((int*)d + 4) << std::endl;
    std::cout << "dataA value  : " << *((int*)d + 5) << std::endl;
}

运行结果证实了内存偏移量的准确性：
