Python OpenCV中drawMatches绘制关键匹配结果

核心作用

在计算机视觉任务中，经常需要将两张或多张图像提取出的特征点进行关联比对。cv2.drawMatches() 是OpenCV提供的专用绘图接口，用于在单张空白画布上并列展示原图，并用指定颜色的线段连接对应的关键点对。该功能广泛用于图像配准、全景拼接验证及物体识别效果的直观检查。

函数签名与参数说明

Python环境下实际调用的签名为：cv2.drawMatches(img1, kp1, img2, kp2, matches, outImg, ...)。各核心参数定义如下：

• img1 / img2：输入的两张原始图像，通常为灰度或彩色格式。
• kp1 / kp2：分别对应两张图像已检测到的关键点列表（KeyPoint对象）。
• matches：匹配结果序列（DMatch对象）。表示kp1[i]与kp2[matches[i].trainIdx]为对应关系。
• outImg：输出图像容器。传入None时函数会自动创建足够大小的画布。
• matchColor：成功匹配连线的颜色。值为None或特定BGR元组时按设定颜色绘制；若希望每根线自动分配随机颜色，可省略该参数或使用占位符。
• singlePointColor：未参与匹配的关键点显示颜色。为空时采用随机色。
• flags：控制绘图样式的枚举常量。常用选项包括：

• cv2.DRAW_MATCHES_FLAGS_DEFAULT：仅绘制普通关键点。
• cv2.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS：绘制带有直径大小的丰富关键点圆圈。
• cv2.DRAW_MATCHES_FLAGS_NOT_DRAW_SINGLE_POINTS：不绘制没有匹配项的孤立关键点，使连线更聚焦。

完整代码实现

以下示例整合了SIFT算法的特征提取、描述子计算与基于欧氏距离的最近邻匹配，并直接调用绘图函数输出结果。代码已修正原草稿混用的C++语法，适配现代Python生态。

import cv2
import numpy as np
import matplotlib.pyplot as plt

def match_and_draw(path1, path2):
    # 1. 读取图像并转为灰度图
    img1 = cv2.imread(path1, cv2.IMREAD_GRAYSCALE)
    img2 = cv2.imread(path2, cv2.IMREAD_GRAYSCALE)

    # 2. 初始化SIFT检测器并计算关键点与描述子
    sift = cv2.SIFT_create()
    kp1, des1 = sift.detectAndCompute(img1, None)
    kp2, des2 = sift.detectAndCompute(img2, None)

    # 3. 构建BFMatcher进行暴力匹配
    bf = cv2.BFMatcher(cv2.NORM_L2, crossCheck=False)
    raw_matches = bf.match(des1, des2)

    # 4. 按距离排序，距离越小表示匹配度越高
    matches = sorted(raw_matches, key=lambda x: x.distance)

    # 5. 调用drawMatches绘制结果
    result_img = cv2.drawMatches(
        img1, kp1, img2, kp2, matches,
        None,
        matchColor=(0, 255, 0),       # 匹配连线颜色(BGR)
        singlePointColor=(255, 0, 0), # 孤立点颜色
        flags=cv2.DRAW_MATCHES_FLAGS_NOT_DRAW_SINGLE_POINTS
    )

    # 6. 显示并返回
    # Matplotlib默认处理RGB通道，OpenCV输出为BGR，需转换后显示
    result_rgb = cv2.cvtColor(result_img, cv2.COLOR_BGR2RGB)
    plt.figure(figsize=(15, 6))
    plt.imshow(result_rgb)
    plt.axis('off')
    plt.show()
    return result_img

# 调用示例：match_and_draw('image_A.jpg', 'image_B.jpg')

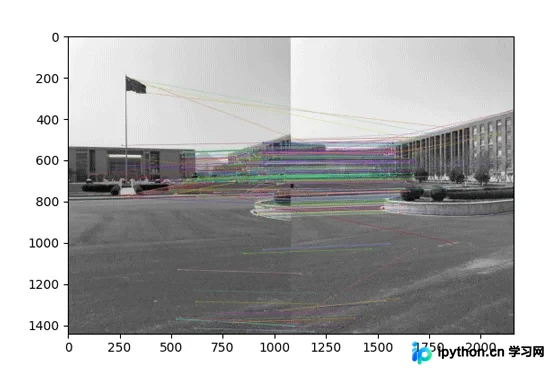

运行结果查看

排查建议

• 若输出图像全黑或无连线，请确认输入图像分辨率是否过低导致SIFT无法提取到有效特征点。对于低纹理场景可尝试更换为AKAZE或ORB算法。
• 匹配连线过多且杂乱属于常见现象。可通过筛选distance阈值过滤低质量匹配对，或在匹配阶段改用KNN匹配结合比率测试（Ratio Test）提升稳定性。

以上就是Python OpenCV中drawMatches绘制关键匹配结果的详细内容，更多关于OpenCV特征匹配与图像可视化的资料请关注本站其它相关文章！
