Go语言二叉树可视化：从数据结构到SVG图形输出

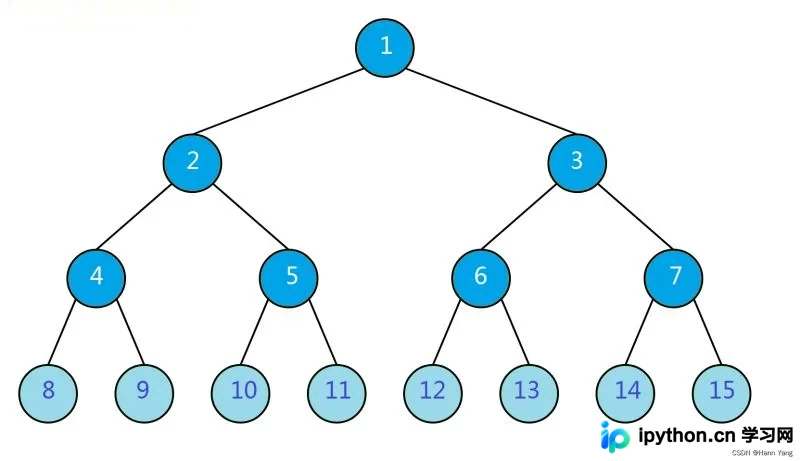

二叉树可视化原理

将抽象的二叉树结构转换为可视化的图形，核心在于确定每个节点在二维平面上的坐标以及它们之间的连线关系。通常采用先序遍历（Pre-order Traversal）的方式访问每个节点，根据节点的深度和宽度参数计算出其 X 轴和 Y 轴的相对位置。随后，将这些几何信息映射为SVG标签，如圆形（<circle>）、文本（<text>）和直线（<line>），从而生成可缩放的高质量图像。

核心数据结构定义

为了实现可视化，我们需要定义基础的树节点结构以及一个专门用于存储绘图信息的结构体。在Go中，可以使用 interface{} 来模拟通用的数据类型，以便存储不同类型的数据（如字符串、整数或浮点数）。

package main

import (
    "fmt"
    "io"
    "os"
    "strconv"
    "strings"
)

type any = interface{}

type btNode struct {
    Data   any
    Lchild *btNode
    Rchild *btNode
}

type biTree struct {
    Root *btNode
    Info *biTreeInfo
}

type biTreeInfo struct {
    Data                []any
    DataLevel           [][]any
    L, R                []bool // 是否有左/右孩子
    X, Y, W             []int  // 节点坐标及宽度偏移
    Index, Nodes        int
    Width, Height       int
    MarginX, MarginY    int
    SpaceX, SpaceY      int
    SvgWidth, SvgHeight int
    SvgXml              string
}

btNode 表示树的基本节点，包含数据和左右子指针。biTreeInfo 则作为辅助结构，在遍历过程中累积所有节点的绘图元数据，方便后续批量生成SVG内容。

构建二叉树与计算坐标

首先，需要根据给定的数据序列构建二叉树。这里使用队列（Queue）来实现层序建树，确保结构正确。接着，通过递归函数 Coordinate 计算每个节点的绝对坐标。

func Build(Data ...any) *biTree {
    if len(Data) == 0 || Data[0] == nil {
        return &biTree{}
    }
    node := &btNode{Data: Data[0]}
    Queue := []*btNode{node}
    for lst := Data[1:]; len(lst) > 0 && len(Queue) > 0; {
        cur, val := Queue[0], lst[0]
        Queue, lst = Queue[1:], lst[1:]
        if val != nil {
            cur.Lchild = &btNode{Data: val}
            Queue = append(Queue, cur.Lchild)
        }
        if len(lst) > 0 {
            val, lst = lst[0], lst[1:]
            if val != nil {
                cur.Rchild = &btNode{Data: val}
                Queue = append(Queue, cur.Rchild)
            }
        }
    }
    return &biTree{Root: node}
}

func (bt *btNode) Coordinate(x, y, w int) []any {
    var res []any
    if bt != nil {
        L, R := bt.Lchild != nil, bt.Rchild != nil
        res = append(res, []any{bt.Data, L, R, x, y, w})
        // 递归计算左子树和右子树的坐标
        res = append(res, bt.Lchild.Coordinate(x-w, y+1, w/2)...)
        res = append(res, bt.Rchild.Coordinate(x+w, y+1, w/2)...)
    }
    return res
}

在 Coordinate 函数中，w 参数控制子节点的水平偏移量，随着深度增加，w 减半，x 坐标相应向左或向右移动，y 坐标垂直向下递增，从而形成金字塔形的树状布局。

生成SVG图形

获取所有节点的信息后，需将其转换为SVG XML代码。这一步骤包括处理不同数据类型的格式化，以及根据节点是否有子节点来决定是否绘制连接线。

func XmlCircle(X, Y int, Color string) string {
    Radius := 30
    Circle := "<circle cx=\"" + strconv.Itoa(X) + "\" cy=\"" + strconv.Itoa(Y) +
        "\" r=\"" + strconv.Itoa(Radius) + "\" stroke=\"black\" stroke-width=\"2\" fill=\"" + Color + "\" />"
    return Circle
}

func XmlText(X, Y int, DATA string) string {
    Text := "<text x=\"" + strconv.Itoa(X) + "\" y=\"" + strconv.Itoa(Y) +
        "\" fill=\"red\" font-size=\"20\" text-anchor=\"middle\" dominant-baseline=\"middle\">" + DATA + "</text>"
    return Text
}

func XmlLine(X1, Y1, X2, Y2 int) string {
    Line := "<line x1=\"" + strconv.Itoa(X1) + "\" y1=\"" + strconv.Itoa(Y1) +
        "\" x2=\"" + strconv.Itoa(X2) + "\" y2=\"" + strconv.Itoa(Y2) +
        "\" style=\"stroke:black;stroke-width:2\" />"
    return Line
}

最终的SVG文档组装在 ShowSVG 方法中完成，它会创建一个标准的SVG头文件，替换占位符为实际的宽、高和内容，最后写入文件并使用操作系统默认浏览器打开。

func (bt *biTree) ShowSVG(FileName ...string) {
    var file *os.File
    Head := "<svg xmlns=\"http://www.w3.org/2000/svg\" version=\"1.1\" width=\"Width\" height=\"Height\">\nCONTENT</svg>"
    svgFile := "biTree.svg"
    if len(FileName) > 0 {
        svgFile = FileName[0] + ".svg"
    }
    file, err := os.Create(svgFile)
    if err != nil {
        panic(err)
    }
    // 简化逻辑：实际需替换Width, Height, CONTENT占位符
    _, _ = io.WriteString(file, "// 此处省略复杂的字符串替换逻辑")
    file.Close()

    // 跨平台打开文件示例
    // exec.Command("cmd", "/c", "start", svgFile).Start() // Windows
    // exec.Command("xdg-open", svgFile).Start()          // Linux
    // exec.Command("open", svgFile).Start()              // Mac
}

多棵树并列排版

在实际应用中，可能需要同时比较多个二叉树。我们可以通过调整 Info2SVG 的起始坐标参数，将第二棵树绘制在第一棵树的右侧或下方。

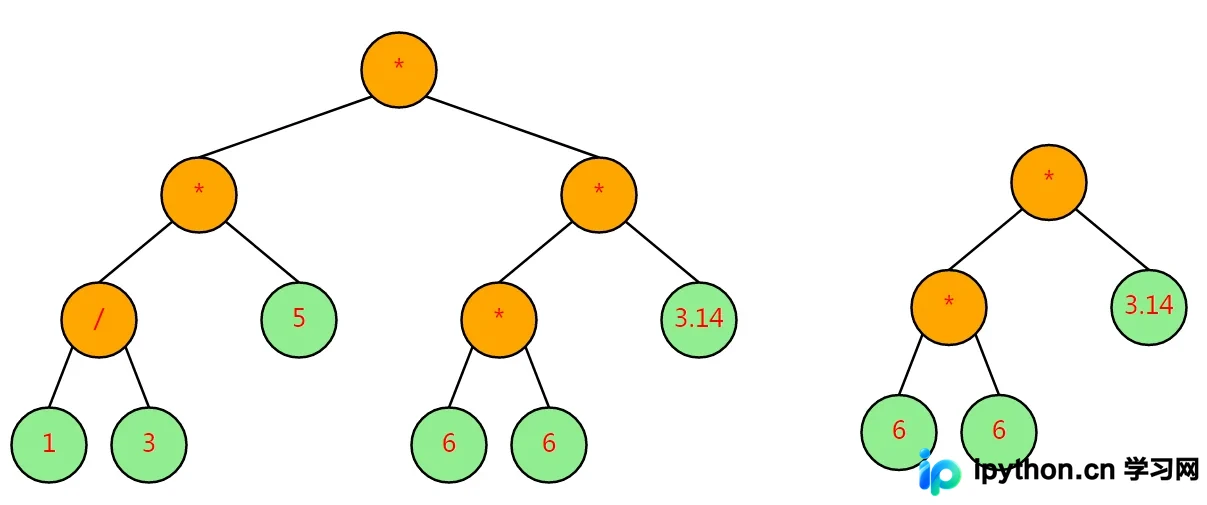

左右并列

要并在显示，只需将第二棵树的 X 轴偏移量设置为第一棵树的总宽度即可。

tree2.Info2SVG(tree.Info.SvgWidth, tree.Info.SpaceY)
// 拼接SVG内容
 tree.Info.SvgXml += tree2.Info.SvgXml
tree.Info.SvgWidth += tree2.Info.SvgWidth

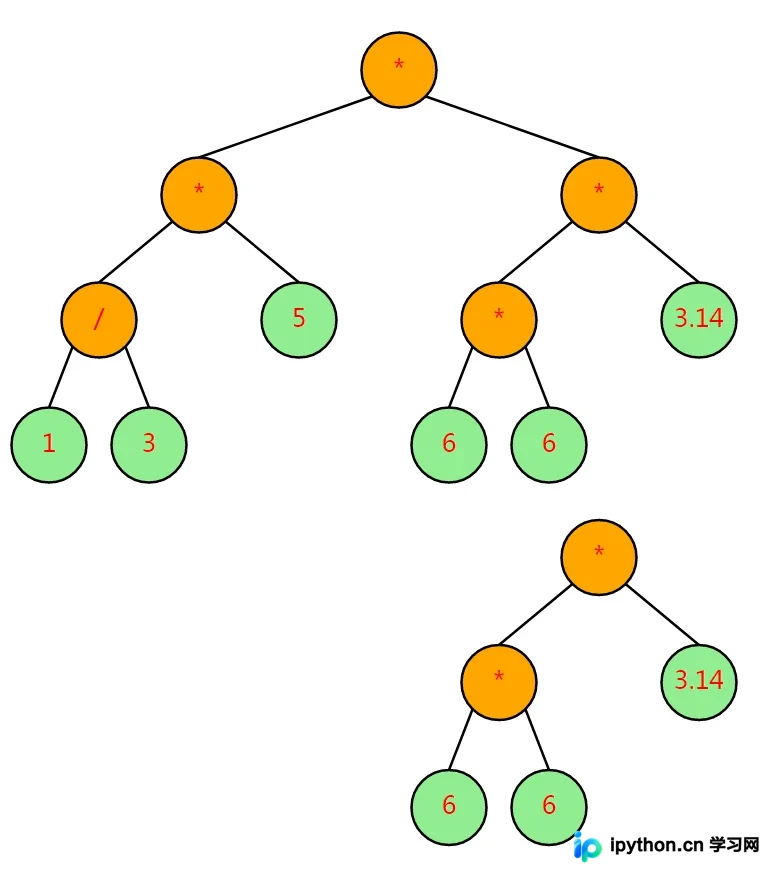

上下并列

若需上下排列，则调整 Y 轴偏移量为第一棵树的高度，并更新总高度。

tree2.Info2SVG(tree.Info.SvgWidth-tree2.Info.SvgWidth, tree.Info.SvgHeight)
 tree.Info.SvgXml += tree2.Info.SvgXml
tree.Info.SvgHeight += tree2.Info.SvgHeight

完整测试代码与运行结果

结合上述组件，完整的 main 函数如下，它演示了一个中缀表达式对应的二叉树构建与可视化过程。

func main() {
    // 示例：构建表达式树 3.14*r^2*h/3
    list := []any{"*", "*", "*", "/", 5, "*", 3.14, 1, 3, nil, nil, 6, 6}
    tree := Build(list...)
    tree.TreeInfo()
    tree.Info2SVG()
    tree.ShowSVG()

    fmt.Println(tree.Info.Data)
    fmt.Println(tree.Info.DataLevel)
}

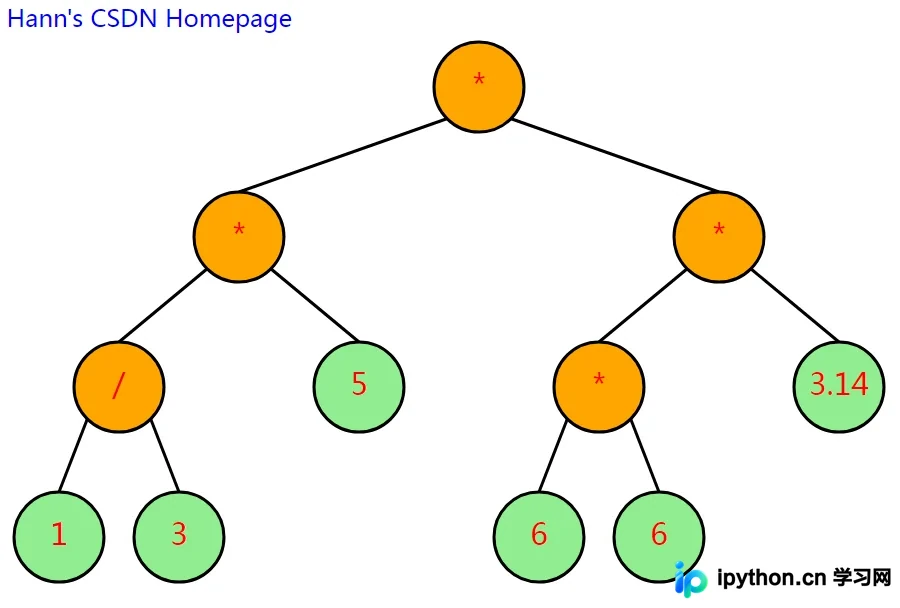

生成的SVG图形清晰地展示了表达式的层级结构，操作符位于上层，操作数位于下层，连接线条准确反映了父子关系。对于叶子节点，由于没有子树，故不绘制向下的连接线。

总结

通过Go语言的标准库结合简单的递归算法，我们可以高效地将二叉树数据结构转化为直观的SVG矢量图。这种方法的优势在于SVG的可编辑性和无损缩放特性，使得生成的图表非常适合嵌入文档或网页。开发者可以根据需求进一步定制样式，如修改颜色、字体大小或通过CSS类名增加交互性。
