GoLang调用链可视化go-callvis使用介绍

结果或目标

使用 go-callvis 可以清晰地展示 Go 程序中包（Package）之间以及函数之间的调用逻辑，输出 SVG/PNG 格式的图表或在浏览器中呈现可交互的层级视图，适用于项目架构梳理和复杂逻辑排查。

准备条件

在开始之前，确保开发环境中已满足以下条件：

• Go 版本：需安装 Go 1.17 或更高版本。
• Graphviz（可选）：若计划使用 -graphviz 标志渲染图像，系统需预先安装 Graphviz 并配置环境变量；若仅使用默认的服务端模式或基础 SVG 生成，则非必需。

真实操作顺序

第1步：安装 go-callvis

目的：获取最新版本的可视化工具。

入口：终端命令行。

动作：

• Linux/macOS 环境：直接执行以下命令即可自动完成安装：

go get -u github.com/ofabry/go-callvis

• Windows 环境：由于自动安装可能不完整，建议手动进入下载目录后执行安装：

cd %GOPATH%\src\github.com\ofabry\go-callvis
go install

重要参数：-u 表示更新到最新版本。

完成状态：终端无报错提示，且能通过 go-callvis -version 查看到版本号。

第2步：构建测试代码

目的：提供一个包含多层级调用的 Go 程序以进行测试。

入口：任意 Go 项目目录下。

动作：创建一个名为 main.go 的文件，填入以下 TCP 服务端示例代码。该代码包含监听、接受连接及并发处理逻辑，能够体现较清晰的调用树。

package main
import (
	"log"
	"net"
)
func main() {
	// Part 1: create a listener
	l, err := net.Listen("tcp", ":8000")
	if err != nil {
		log.Fatalf("Error listener returned: %s", err)
	}
	defer l.Close()
	for {
		// Part 2: accept new connection
		c, err := l.Accept()
		if err != nil {
			log.Fatalf("Error to accept new connection: %s", err)
		}
		// Part 3: create a goroutine that reads and write back data
		go func() {
			log.Printf("TCP session open")
			defer c.Close()
			for {
				d := make([]byte, 1024)
				// Read from TCP buffer
				_, err := c.Read(d)
				if err != nil {
					log.Printf("Error reading TCP session: %s", err)
					break
				}
				log.Printf("reading data from client: %s\n", string(d))
				// write back data to TCP client
				_, err = c.Write(d)
				if err != nil {
					log.Printf("Error writing TCP session: %s", err)
					break
				}
			}
		}()
	}
}

注意：确保代码能编译通过（go build），否则可视化工具将无法正确解析依赖。

第3步：启动可视化服务

目的：生成调用图并启动本地 Web 服务进行预览。

入口：终端命令行。

动作：运行 go-callvis 命令，指定包路径（本例为当前目录或具体文件）。默认情况下，工具会启动一个 HTTP 服务并在浏览器中打开界面。

go-callvis .

重要参数说明：

• -format：指定输出格式，如 svg、png等，默认值为 svg。
• -file：指定输出的文件名；若不设置，默认开启服务器模式。
• -focus：聚焦特定包，默认聚焦 main 包。
• -skipbrowser：若不希望自动打开浏览器，可添加此标志。
• -tests：如果需要包含测试文件的调用关系，需添加此标志。

可观察的完成状态：终端输出类似 http serving at http://localhost:7878 的信息，表明服务已就绪。

第4步：交互式查看调用关系

目的：在浏览器中探索生成的调用图谱。

入口：Web 浏览器访问 http://localhost:7878。

动作：

1. 页面加载后，将显示整个程序的调用结构图。
2. 点击特定的模块节点（例如 log 模块或其他自定义包），视图将深入展示该模块内部的详细调用交互图。

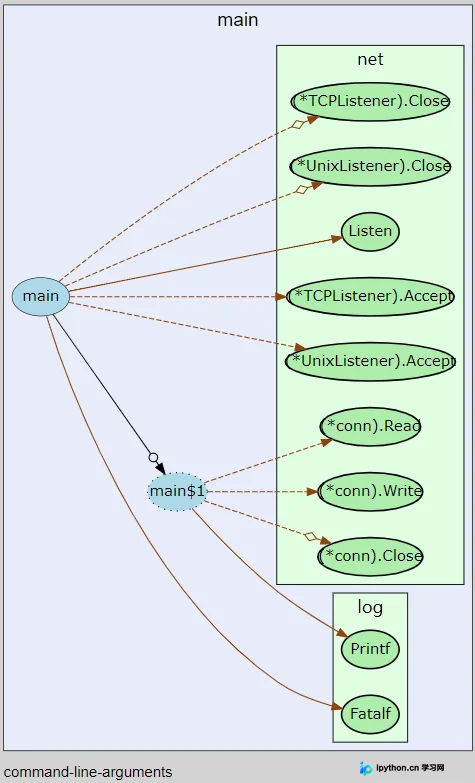

上图展示了初始的调用全景视图，通常以不同颜色或层级区分标准库、第三方库与项目自身代码。

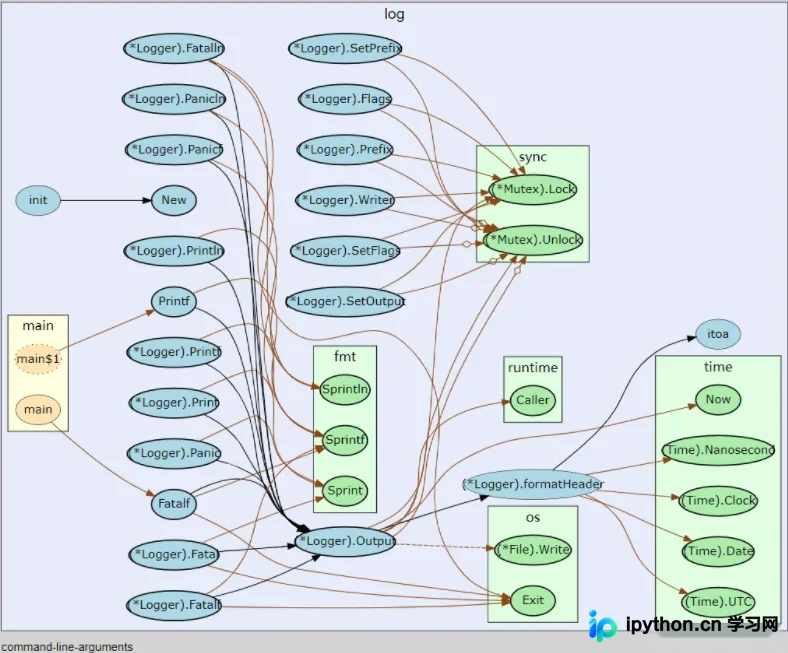

上图为深入点击某个模块后的详情视图，清晰列出了包与包之间的依赖以及函数间的调用流向，有助于理解局部架构。

完成判断

若在浏览器中成功看到由节点（Node）和边（Edge）组成的图形，并能通过点击切换不同层级的细节，即表示 go-callvis 工作正常。生成的图形准确反映了代码中的 import 依赖和函数调用关系。

简要总结
