循环冗余校验（CRC）是确保数据传输完整性的核心技术，广泛应用于以太网、USB及嵌入式串口通信中。文章解析了WIDTH、POLY、INIT等关键参数模型，并通过手算实例与C语言标准库代码，展示从理论理解到工程落地的完整流程。

CRC校验的基础概念

在数据通信中，干扰可能导致比特翻转，造成接收端数据错误。为了保证可靠性，发送端会计算一组校验值附加在数据帧末尾，接收端通过同样的算法验证一致性。

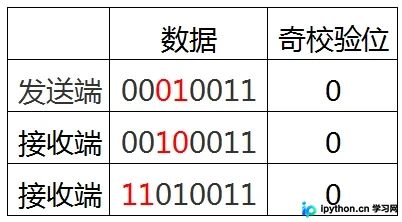

常见的校验方法包括奇偶校验、校验和以及LRC/BCC。然而，简单的方法误码率较高。例如在奇校验中，若原始数据 0001 0011 含有3个“1”（奇数），校验位为0；传输中若发生干扰变为 0010 0011（仍为3个“1”，但第一位出错），奇校验依然通过，导致错误未被发现。

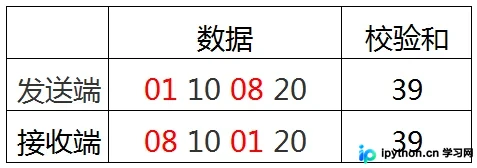

校验和也存在类似的隐蔽性错误风险：相比之下，CRC基于除法余数原理，检错能力强且易于硬件实现，因此成为计算机领域最普遍的校验方式，如以太网使用的CRC-32配合曼彻斯特编码，极大提升了通信健壮性。

理解CRC参数模型

调用不同函数结果不一致的根源在于未对齐CRC的参数模型。一个标准的CRC配置需包含以下信息：

NAME：模型名称（如CRC-8/MAXIM）。
WIDTH：生成的CRC位宽（如8位、16位、32位）。
POLY：生成多项式。通常省略最高位的1，转换为十六进制表示。例如多项式 $x^8 + x^2 + x + 1$，二进制为 1 0000 0111，省略首位后为 0x07。
INIT：初始值，位宽需与WIDTH一致，默认通常为 0x00。
REFIN：输入数据是否按位反转。True表示在计算前对每个字节进行翻转。
REFOUT：输出结果是否按位反转。True表示计算结束后对CRC值进行翻转。
XOROUT：最终结果与多异或运算后的值。

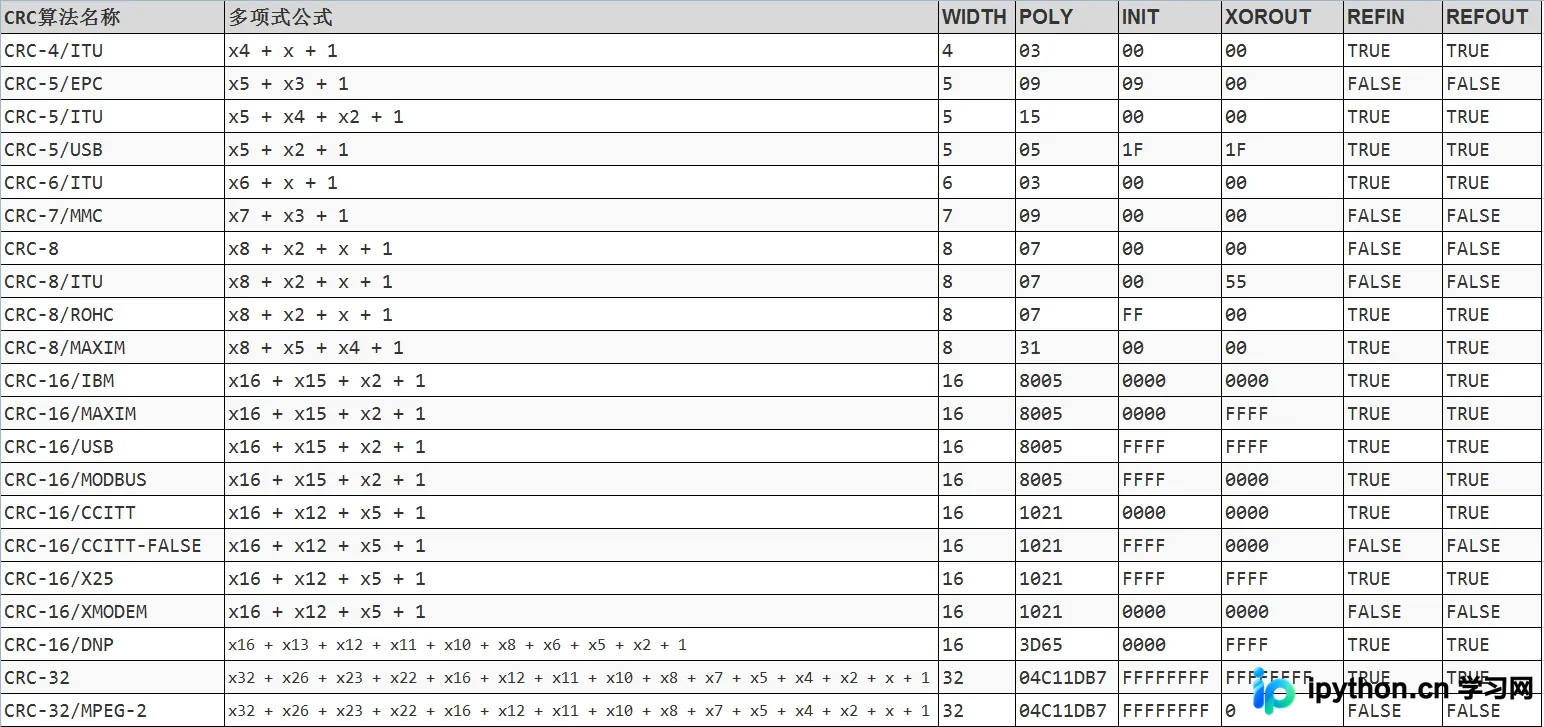

不同协议对应不同的标准模型，常见应用包括：

DS2401/18B20：使用CRC-8/MAXIM。
SD/MMC卡：使用CRC-7/MMC。
Modbus：使用CRC-16/MODBUS。
STM32硬件模块：支持CRC-32模型。

多项式的选择涉及复杂的数学推导，工程中建议直接采用经过验证的标准模型以确保检错能力。

CRC计算原理与手算示例

掌握原理的关键在于执行模2除法。我们以CRC-8/MAXIM为例，计算原始数据 0x34 的校验值。

第1步：确认参数配置

CRC-8/MAXIM 的具体参数如下：

POLY = 0x31 (1 0011 0001)
INIT = 0x00
XOROUT = 0x00
REFIN = True
REFOUT = True

第2步：预处理与移位

处理INIT：原始数据 0x34 (0011 0100) 与 INIT 00 异或，结果不变。
数据翻转(REFIN)：由于REFIN为True，将 0011 0100 按位翻转得到 0010 1100。
左移补零：原始数据向左移动WIDTH位（8位），低位补0。结果为 0010 1100 0000 0000。

第3步：模2除法求余数

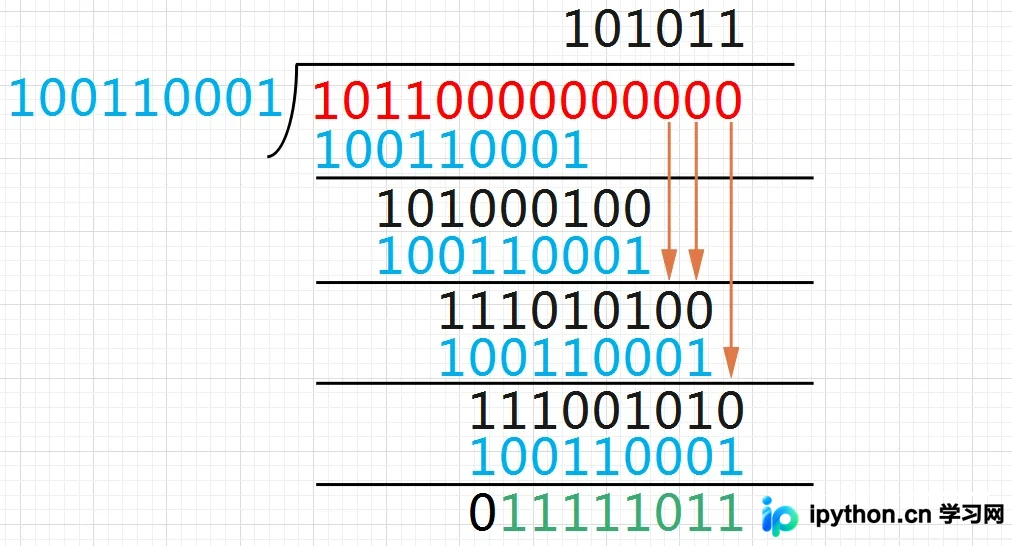

使用模2除法（实质是无借位减法），将被除数除以多项式 1 0011 0001：

计算得到余数为低8位：1111 1011。

第4步：后处理与最终结果

异或(XOROUT)：余数 1111 1011 与 XOROUT 0000 0000 异或，结果仍为 1111 1011。
输出翻转(REFOUT)：由于REFOUT为True，将 1111 1011 翻转得到 1101 1111，即十六进制 0xDF。

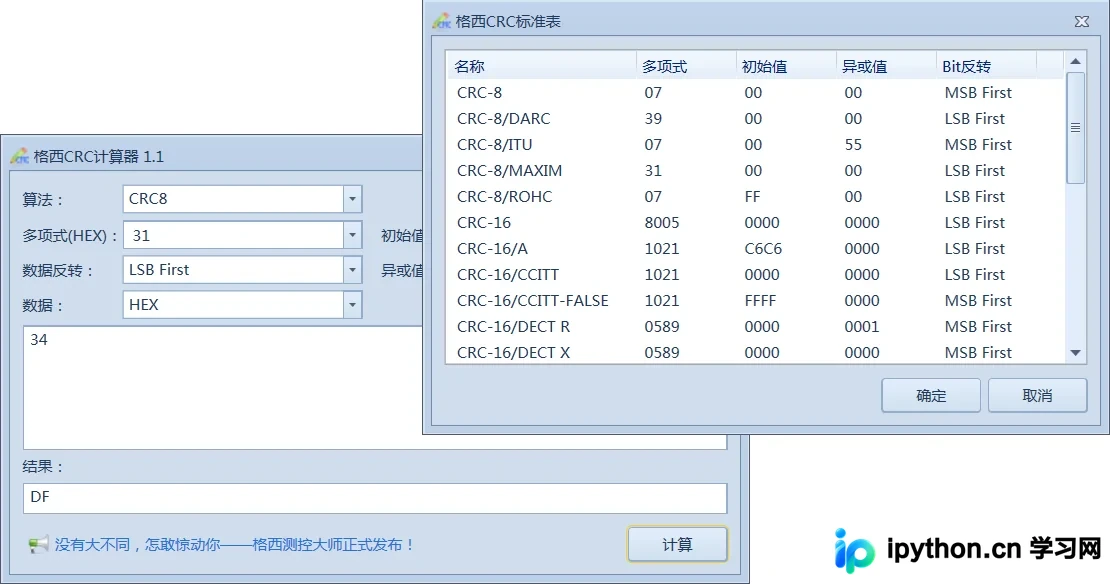

验证工具计算结果如下，确认手算正确：

数据校验机制

发送方将原始数据 0x34 拼接上CRC值 0xDF，组成数据帧 0x34DF。接收端通常有两种校验方式：

方式一：分离比对法
将接收到的帧分为数据和CRC两部分，在本地重新计算数据的CRC，并与接收到的CRC比对。一致则校验通过。

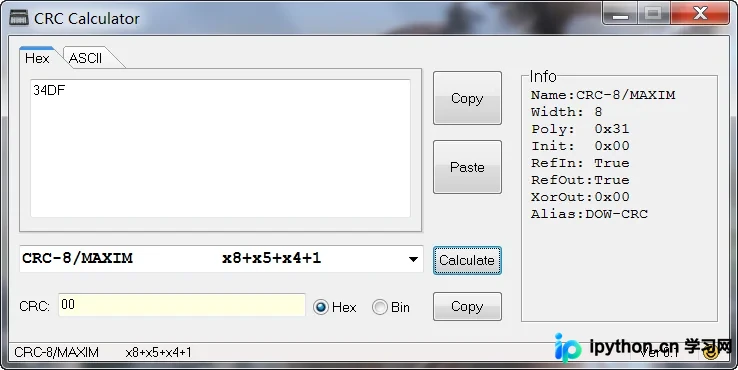

方式二：全帧整除法
将整个数据帧（含原数据和CRC部分）视为被除数，用相同的多项式进行模2除法。由于构造时已将余数拼入，理论上最终余数应为0。若余数不为0，则判定传输出错：

C语言代码实现

在实际开发中，建议使用成熟的开源库。这里以GitHub上的 crc-lib-c 为例，该库封装了常用的CRC算法。

第1步：引入头文件

在项目目录中包含库文件 crcLib.c 和 crcLib.h。

第2步：编写计算逻辑

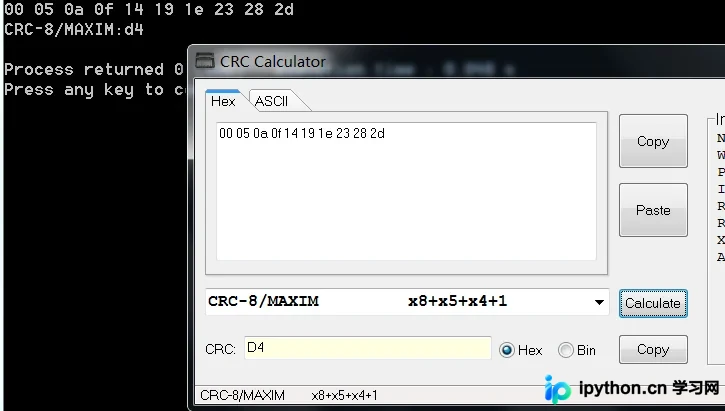

以下代码演示如何计算长度为10字节的数组的CRC-8/MAXIM值：

#include <stdio.h>
#include <stdlib.h>
#include "crcLib.h"

int main()
{
    uint8_t LENGTH = 10;
    uint8_t data[LENGTH];
    uint8_t crc;

    // 初始化测试数据
    for(int i = 0; i < LENGTH; i++)
    {
        data[i] = i * 5;
        printf("%02x ", data[i]);
    }
    printf("\n");

    // 调用MAXIM标准算法
    crc = crc8_maxim(data, LENGTH);

    printf("CRC-8/MAXIM:%02x\n", crc);
    return 0;
}
