Python边缘检测：Prewitt、Sobel与Laplace算子实战解析

不晚

发布时间：2026-10-12 | 2人浏览过

原创

本文详解如何利用Python的SciPy库进行图像边缘检测。通过对比Prewitt、Sobel及Laplace三种经典滤波算子的卷积矩阵与核心参数，演示基于ndimage模块的实际代码编写步骤，并完整展示不同模式下的边缘填充效果与最终视觉结果，帮助开发者快速掌握二维微分滤波的实现方法。

常见边缘检测算子原理

SciPy的ndimage模块提供了成熟的卷积算法框架，并在此基础上内置了三种常用的边缘检测滤波方案：prewitt、sobel以及laplace。它们均基于空间梯度或微分思想，用于提取图像的轮廓特征。

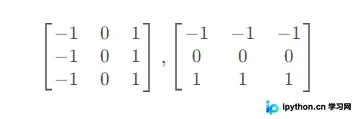

上图即为prewitt算子的核心结构。它通过统一的权重系数计算水平和垂直方向的梯度变化，适用于对噪声有一定容忍度的初步边缘定位。

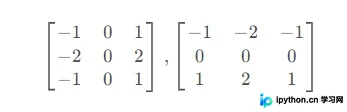

Sobel算子在Prewitt的基础上引入了中心像素的加权机制，从而提升了对细节的响应灵敏度：

这两种一阶微分算子主要侧重于特定方向（水平或垂直）的边缘提取。ndimage同样提供本质的二阶微分算子laplace，其3×3卷积模板设计如下：

函数接口与边界处理配置

在使用ndimage调用上述卷积滤波时，各函数的标准签名如下：

prewitt(input, axis=-1, output=None, mode='reflect', cval=0.0)
sobel(input, axis=-1, output=None, mode='reflect', cval=0.0)
laplace(input, output=None, mode='reflect', cval=0.0)

其中mode参数决定卷积运算超出原始数据范围时的边缘填充策略。假设原始数据序列为a b c d，各模式的具体填充逻辑为：

	左侧填充	数据	右侧填充
reflect	d c b a	a b c d	d c b a
constant	k k k k	a b c d	k k k k
nearest	a a a a	a b c d	d d d d
mirror	d c b	a b c d	c b a
wrap	a b c d	a b c d	a b c d

第1步：构建测试数据与处理逻辑

为直观对比三种算子的滤波表现，可加载标准测试图像并统一封装至字典结构中。此处使用灰度图以突出边缘差异，并通过绝对值处理消除Laplace算子可能产生的负向响应。

from scipy.ndimage import prewitt, sobel, laplace
from scipy.misc import ascent
import matplotlib.pyplot as plt

img = ascent()

dct = {
    "origin" : lambda img: img,
    "prewitt": prewitt,
    "sobel"  : sobel,
    "laplace": lambda img: abs(laplace(img))
}

第2步：执行滤波并渲染可视化结果

利用Matplotlib遍历处理后的图像列表，设置统一的灰度色彩映射并调整布局即可生成对比图表。

fig = plt.figure()
for i, key in enumerate(dct):
    ax = fig.add_subplot(2, 2, i + 1)
    ax.imshow(dct[key](img), cmap=plt.cm.gray)
    ax.set_ylabel(key)

plt.show()

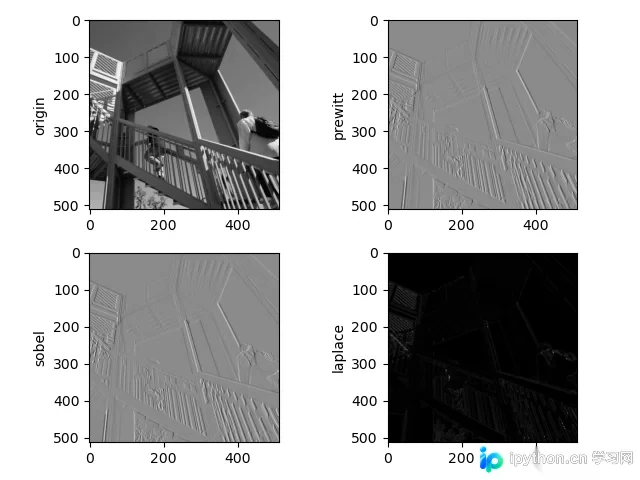

上述流程完成卷积运算与画布绘制后，系统将自动按网格排列原始图像与三种滤波器的边缘提取效果。运行代码后可观察到清晰的轮廓增强与背景平滑分离现象。

注意事项与总结

实际工程应用中，scipy.misc.ascent等旧版示例数据在较新的SciPy版本中已逐步弃用，建议替换为skimage.data.camera()或自行读取外部图片路径。此外，Laplace算子对噪声较为敏感，通常需配合高斯平滑（如gaussian_filter）先进行预处理再提取轮廓。
