MySQL Cluster集群部署指南：架构解析与从零搭建

陈默

发布时间：2026-10-13 | 3人浏览过

原创

本文详解MySQL Cluster高可用集群的底层架构与搭建实操。通过分析NDB存储引擎特性，明确管理节点、数据节点与SQL节点的角色分工。随后按照特定IP规划，逐步演示从系统环境初始化到关键配置文件（config.ini/my.cnf）编写，再到集群启动、数据双向同步测试及异常恢复的完整流程。

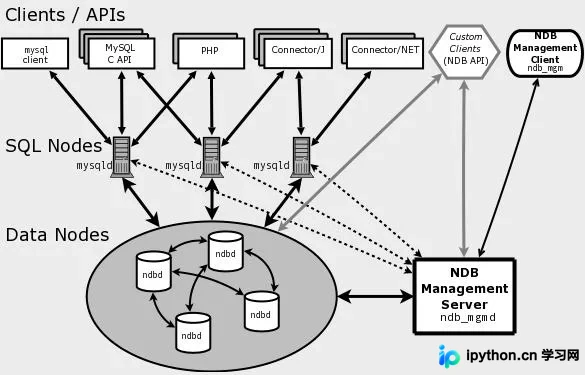

核心架构与组件功能

MySQL Cluster 是一种无共享（Shared-Nothing）体系结构的分布式数据库解决方案，旨在满足对可靠性要求极高（如99.999%可用性）的应用场景。其核心在于集成的 NDB 内存集群存储引擎，所有数据默认驻留于内存中，从而消除磁盘I/O瓶颈，提升查询速度。

完整的集群系统由三类主要节点构成：

管理节点 (Management Node, MGM)：负责维护整个集群的配置信息、进行仲裁调度以及日志记录。通常部署在独立服务器或轻量级虚拟机上，理论上单点即可满足需求。
数据节点 (Data Node, DB)：集群的核心承载者，负责实际数据的存储、事务处理及数据复制。至少需要两个节点以实现冗余和高可用。增加数据节点可分担负载，但需注意网络吞吐量限制。
SQL节点 (API Node)：连接客户端应用程序的接口，通过标准MySQL协议访问NDB数据。支持负载均衡，可与应用服务器（如Web后端）混合部署或独立存在。

部署环境准备与注意事项

本文将构建一个最小化的高可用集群，包含以下资源配置：

操作系统：CentOS 6.4 x86_64（或使用兼容的系统版本）
账号权限：全程使用 root 账户执行操作
软件包：MySQL Cluster GPL 版二进制文件

第1步：系统基础环境清理

目的：消除防火墙和安全策略对集群内部通讯端口的干扰。

关闭防火墙：直接关闭iptables或放行端口 1186 (MGM), 3306 (SQL) 及各节点间动态通讯端口。
```
# 关闭并禁止开机自启
chkconfig --level 35 iptables off
```

禁用SELinux：防止安全策略拦截进程间通信。

# 编辑配置文件
vi /etc/selinux/config

# 确保以下内容生效
SELINUX=disabled

重启系统使安全策略变更生效。

解压安装文件至统一目录。

cd /root/Downloads
tar -xvzf mysql-cluster-gpl-7.3.4-linux-glibc2.5-x86_64.tar.gz
mv mysql-cluster-gpl-7.3.4-linux-glibc2.5-x86_64 /usr/local/mysql

第2步：配置管理节点 (Node ID: 1)

入口：专用管理节点服务器

动作：生成 config.ini 定义拓扑结构。

mkdir /var/lib/mysql-cluster
cd /var/lib/mysql-cluster
vi config.ini

重要参数说明：config.ini 是整个集群的大脑，必须准确指向各节点IP。

[ndbd default]
NoOfReplicas=2       # 数据副本数，通常设为2实现高可用
DataMemory=80M       # 分配给表数据的内存比例
IndexMemory=18M      # 分配给索引的内存比例

[ndb_mgmd]
NodeId=1             # 管理节点ID固定为1
hostname=192.168.124.141  # 本节点IP
datadir=/var/lib/mysql-cluster

# 数据节点定义
[ndbd]
NodeId=2
hostname=192.168.124.142
datadir=/usr/local/mysql/data

[ndbd]
NodeId=3
hostname=192.168.124.143
datadir=/usr/local/mysql/data

# SQL节点定义
[mysqld]
NodeId=4
hostname=192.168.124.144

[mysqld]
NodeId=5
hostname=192.168.124.145

完成判断：保存文件后，将 ndb_mgm 和 ndb_mgmd 拷贝至环境变量路径并赋予执行权限。

cp /usr/local/mysql/bin/ndb_mgm* /usr/local/bin/
chmod +x /usr/local/bin/ndb_mgm*

第3步：配置数据节点 (Node IDs: 2 & 3)

入口：两台数据存储服务器

动作：创建用户并编写 my.cnf 启用NDB引擎。

创建运行账户：

groupadd mysql
useradd -g mysql mysql

注意：后续所有涉及 /usr/local/mysql 的路径操作均需保证 mysql 用户对数据和 sock 目录拥有正确所有权。

配置 my.cnf： 指定连接到管理节点的地址。

[mysqld]
basedir=/usr/local/mysql
datadir=/usr/local/mysql/data
socket=/usr/local/mysql/sock/mysql.sock
user=mysql
symbolic-links=0

[mysqld_safe]
log-error=/var/log/mysqld.log
pid-file=/var/run/mysqld/mysqld.pid

[mysql_cluster]
ndb-connectstring=192.168.124.141  # 指向管理节点IP

初始化数据库实例（以data节点为例）：

cd /usr/local/mysql
mkdir sock
scripts/mysql_install_db --user=mysql --basedir=/usr/local/mysql --datadir=/usr/local/mysql/data
chown -R root .
chown -R mysql.mysql /usr/local/mysql/data /usr/local/mysql/sock
chgrp -R mysql .

第4步：配置SQL节点 (Node IDs: 4 & 5)

入口：应用接口服务器

动作：同样创建mysql用户并修改 my.cnf，使其识别集群模式。

[client]
socket=/usr/local/mysql/sock/mysql.sock

[mysqld]
ndbcluster                      # 开启NDB集群模式
datadir=/usr/local/mysql/data
socket=/usr/local/mysql/sock/mysql.sock
ndb-connectstring=192.168.124.141  # 连接管理节点

[mysql_cluster]
ndb-connectstring=192.168.124.141

SQL节点也需执行上述的 mysql_install_db 初始化和权限设置步骤，并注册服务以便通过 service mysql.server start 控制。

集群启动流程

严格按照顺序启动是避免“脑裂”和数据不同步的关键。

启动管理节点：

ndb_mgmd -f /var/lib/mysql-cluster/config.ini

启动数据节点：首次启动必须加 --initial 参数进行初始化（重建数据目录），后续重启严禁添加此参数，否则会导致数据重置丢失。
```
/usr/local/mysql/bin/ndbd --initial
# 非首次启动仅执行
# /usr/local/mysql/bin/ndbd
```

启动SQL节点：

/usr/local/mysql/bin/mysqld_safe --user=mysql &

连通性与故障转移测试

测试一：跨节点数据同步

登录任一端SQL节点（如Node 4）：

/usr/local/mysql/bin/mysql -u root -p
create database cluster_test;
use cluster_test;
-- 关键：引擎必须显式声明为 NDB
CREATE TABLE tb_sync (id INT) ENGINE=NDB;
INSERT INTO tb_sync VALUES (1001);
SELECT * FROM tb_sync;

切换到另一端SQL节点（Node 5），执行相同的 SELECT 查询。若返回相同结果，证明读写同步链路畅通。
