本文介绍如何在 Python 中使用 Matplotlib 库绘制带有文本框和箭头的注释。通过示例代码展示如何生成散点图，添加带样式的文本标签，并绘制指向特定位置的箭头注释，帮助开发者掌握数据可视化中的标注技巧。

注释文本与箭头标注

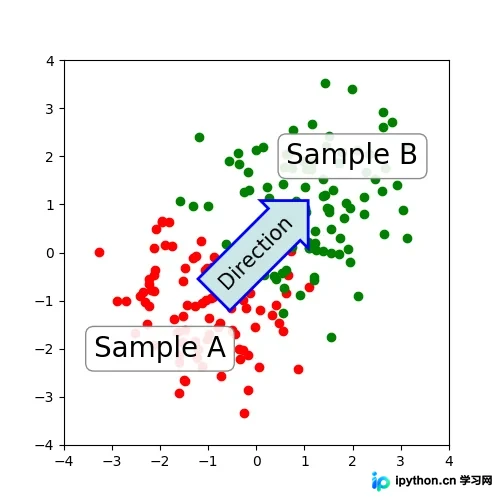

最终效果展示如下：

以下是完整的实现代码：

import numpy as np
import matplotlib.pyplot as plt

fig, ax = plt.subplots(figsize=(5, 5))
ax.set_aspect(1)

x1 = -1 + np.random.randn(100)
y1 = -1 + np.random.randn(100)
x2 = 1. + np.random.randn(100)
y2 = 1. + np.random.randn(100)

ax.scatter(x1, y1, color="r")
ax.scatter(x2, y2, color="g")

bbox_props = dict(boxstyle="round", fc="w", ec="0.5", alpha=0.9)
ax.text(-2, -2, "Sample A", ha="center", va="center", size=20,
    bbox=bbox_props)
ax.text(2, 2, "Sample B", ha="center", va="center", size=20,
    bbox=bbox_props)


bbox_props = dict(boxstyle="rarrow", fc=(0.8, 0.9, 0.9), ec="b", lw=2)
t = ax.text(0, 0, "Direction", ha="center", va="center", rotation=45,
      size=15,
      bbox=bbox_props)

bb = t.get_bbox_patch()
bb.set_boxstyle("rarrow", pad=0.6)

ax.set_xlim(-4, 4)
ax.set_ylim(-4, 4)

plt.show()

核心要点总结

以上就是关于 Python Matplotlib 中文本注释与箭头绘制的完整示例，希望能为您的开发工作提供参考。若您感兴趣，还可以查阅本站的其他相关技术文章：

《Matplotlib 绘制动画的完整代码示例》

《Python 结合 Matplotlib 绘制简易海豚图形（涉及顶点与节点处理）》

《Python 使用 Matplotlib 绘制双层饼图及环形图的简单示例》

如果文中存在任何不足或错误，欢迎在评论区留言指正。感谢各位读者对本站的支持与关注！
