本文介绍基于PyQt5的简单绘图板实现。通过QPixmap创建画布，利用QPainter绘制直线，并结合mousePressEvent、mouseMoveEvent和mouseReleaseEvent处理鼠标交互，实现连续线条绘制功能。

在PyQt框架中，处理图像数据主要涉及四个核心类：QPixmap、QImage、QPicture以及QBitmap。

类型	描述
QPixmap	专门为绘图设计的，在绘制图片时需要使用QPixmap
QImage	提供了一个与硬件无关的图像表示函数，可以用于图片像素级访问
QPicture	是一个绘图设备类，它继承自QPainter类，可以使用QPainter的begin（）函数在QPicture上绘图，使用end（）函数结束绘图，使用QPicture的save（）函数将QPainter所使用的绘图指令保存在文件中
QBitmap	是一个继承自QPixmap的简单类，它提供了1bit深度的二值图像的类，QBitmap提供的单色图像，可以用来制作游标（QCursor），或者笔刷（QBrush）

简单绘图板实例

# -*- coding: utf-8 -*- import sys from PyQt5.QtWidgets import QApplication, QWidget from PyQt5.QtGui import QPainter, QPixmap from PyQt5.QtCore import Qt, QPoint class Winform(QWidget): def __init__(self, parent=None): super(Winform, self).__init__(parent) #设置标题 self.setWindowTitle("绘图例子") #实例化QPixmap类 self.pix = QPixmap() #起点，终点 self.lastPoint = QPoint() self.endPoint = QPoint() #初始化 self.initUi() def initUi(self): # 窗口大小设置为600*500 self.resize(600, 500) # 画布大小为400*400，背景为白色 self.pix = QPixmap(400, 400) self.pix.fill(Qt.white) def paintEvent(self, event): pp = QPainter(self.pix) # 根据鼠标指针前后两个位置绘制直线 pp.drawLine(self.lastPoint, self.endPoint) # 让前一个坐标值等于后一个坐标值， # 这样就能实现画出连续的线 self.lastPoint = self.endPoint painter = QPainter(self) #绘制画布到窗口指定位置处 painter.drawPixmap(0, 0, self.pix) def mousePressEvent(self, event): # 鼠标左键按下 if event.button() == Qt.LeftButton: self.lastPoint = event.pos() self.endPoint = self.lastPoint def mouseMoveEvent(self, event): # 鼠标左键按下的同时移动鼠标 if event.buttons() and Qt.LeftButton: self.endPoint = event.pos() # 进行重新绘制 self.update() def mouseReleaseEvent(self, event): # 鼠标左键释放 if event.button() == Qt.LeftButton: self.endPoint = event.pos() # 进行重新绘制 self.update() if __name__ == "__main__": app = QApplication(sys.argv) form = Winform() form.show() sys.exit(app.exec_())

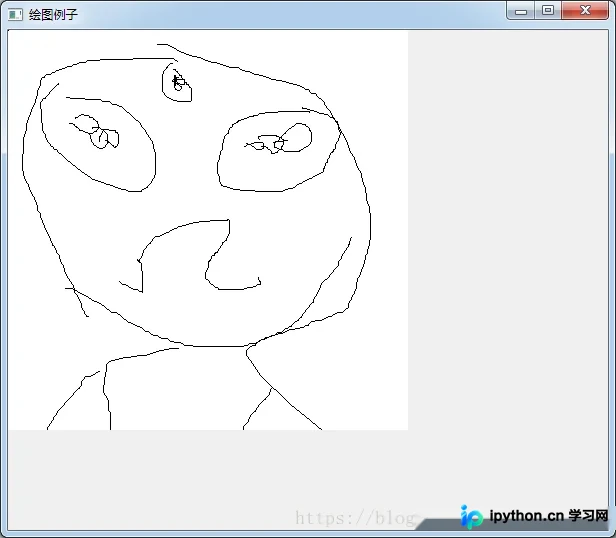

运行效果图如下

代码分析

该示例实现了基础的绘图功能：用户按住鼠标左键并在画布区域移动即可绘制线条，松开鼠标左键则结束本次绘制操作。

第一组代码：初始化代码

#实例化QPixmap类

self.pix = QPixmap()

#起点，终点

self.lastPoint = QPoint()

self.endPoint = QPoint()

#初始化

self.initUi()

第二组代码：重构paintEvent（）函数

def paintEvent(self, event):

pp = QPainter(self.pix)

# 根据鼠标指针前后两个位置绘制直线

pp.drawLine(self.lastPoint, self.endPoint)

# 让前一个坐标值等于后一个坐标值，

# 这样就能实现画出连续的线

self.lastPoint = self.endPoint

painter = QPainter(self)

#绘制画布到窗口指定位置处

painter.drawPixmap(0, 0, self.pix)

第三组代码：重构mousePressEvent（）函数，使用两个点来绘制线条，这两个点从下面的鼠标事件中获取

def mousePressEvent(self, event):

# 鼠标左键按下

if event.button() == Qt.LeftButton:

self.lastPoint = event.pos()

self.endPoint = self.lastPoint

第四组代码：重构mouseMoveEvent（）函数，当鼠标左键把按下时获得开始点，每次绘制，都让结束点和开始点重合，这样确保这两个点的值都是预期值

def mouseMoveEvent(self, event):

# 鼠标左键按下的同时移动鼠标

if event.buttons() and Qt.LeftButton:

self.endPoint = event.pos()

# 进行重新绘制

self.update()

第五组代码：重构mouseReleaseEvent（）函数，当鼠标指针移动时获得结束点，并更新绘制，注意，这里的button（）函数可以获取在鼠标指针移动过程中按下的所有按键，然后用Qt.LeftButton来判断是否按下了左键，在mouseMoveEvent（）中必须使用该函数来判断按下的鼠标按键，最后调用update（）函数，会执行paintEvent（）函数进行重新绘制
