本文介绍如何利用pyautocad库实现AutoCAD的自动化操作。通过Python脚本自动连接CAD软件，执行绘图指令如绘制线段、圆及添加文本，并演示如何遍历读取CAD图像中的文本对象及其坐标。此外，文章还展示了如何批量修改CAD图中的特定字符串属性，实现高效的自动化设计与编辑工作。

Python自动绘图实现

1 Python自动绘图

本文主要介绍使用pyautocad库进行AutoCAD的自动化操作。该库功能强大，支持Python自动绘图、CAD图像对象读取以及对象属性修改等多种操作。


from pyautocad import Autocad,APoint

# 连接及库导入
acad = Autocad(create_if_not_exists = True)
acad.prompt("Hello! Autocad from Python.")
print(acad.doc.Name)

# 定义点
p1=APoint(0,0)
p2=APoint(50,25)
for i in range(0,5):
  text=acad.model.AddText('Hi %s' %i,p1,2.5)  # 将i值插入到%s占位符的字符串中(字符串内容，坐标位置，字号大小)
  acad.model.AddLine(p1,p2)  # 绘制线段（起始点，终止点）
  acad.model.AddCircle(p1,10)  # 绘制圆（圆心，半径）
  p1.y+=10  # p1点纵坐标加10


运行代码时，若计算机未打开AutoCAD软件，程序会自动启动AutoCAD并开始绘图；若AutoCAD已处于打开状态，则代码将在当前已打开的图纸上进行绘图操作。

读取CAD图像对象

2 读取CAD图像对象


from pyautocad import Autocad,APoint

# 连接及库导入
acad = Autocad(create_if_not_exists = True)
acad.prompt("Hello! Autocad from Python.")
print(acad.doc.Name)

# 遍历CAD图像的所有文本对象，打印其文本内容及坐标位置
dp=APoint(10,0)
for text in acad.iter_objects('Text'):
  print('text: %s at: %s' %(text.TextString,text.InsertionPoint))

# 打印对象的类型名称
for obj in acad.iter_objects(['Circle','Line','Text']):
  print(obj.ObjectName)

修改对象属性

3 修改对象属性


from pyautocad import Autocad,APoint

# 连接及库导入
acad = Autocad(create_if_not_exists = True)
acad.prompt("Hello! Autocad from Python.")
print(acad.doc.Name)

# 遍历CAD图像对象，修改对象属性
for text in acad.iter_objects('Text'):
  print('text: %s at: %s' %(text.TextString,text.InsertionPoint))
  # 将文本中的“Hi”字符替换为“OK”
  if 'Hi' in text.TextString:
    print('text: %s at: %s' %(text.TextString,text.InsertionPoint))
    # 修改對象屬性
    text1 = str(text.TextString)
    text1 = text1.replace('Hi','OK')
    text.TextString = text1

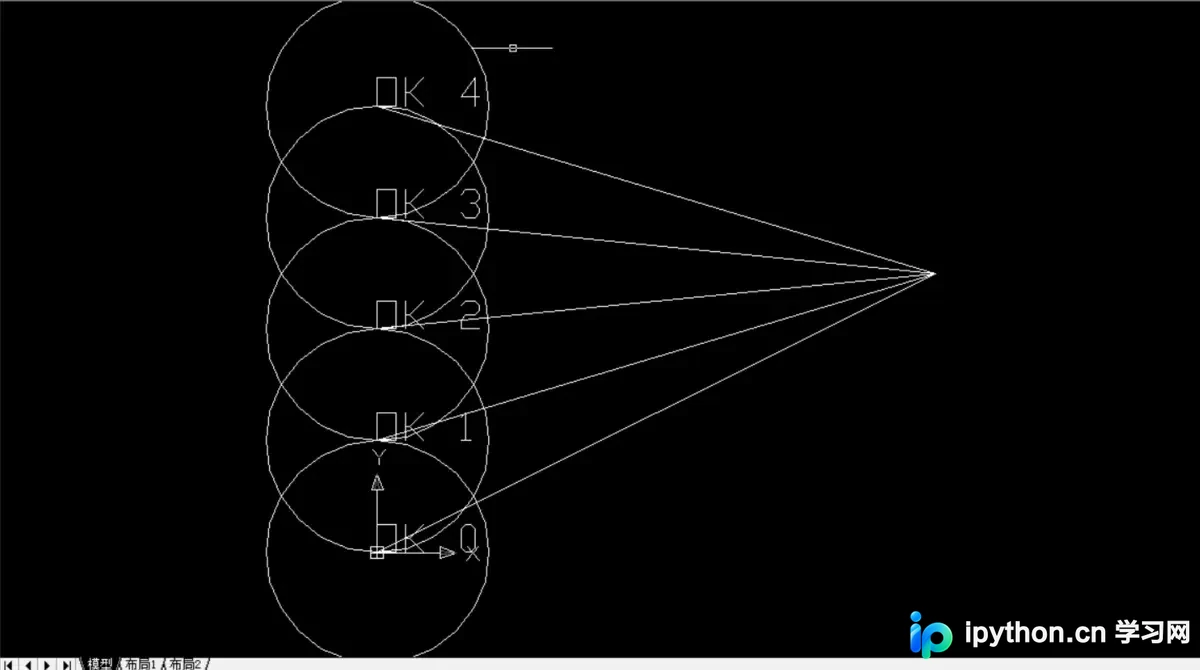

将CAD图中所有文本中的“Hi”字符串替换为“OK”，修改结果如图2所示。
