matplotlib绘图中文显示乱码或空白的解决方案

Theo

发布时间：2026-10-15 | 3人浏览过

原创

本文介绍在Python中使用matplotlib库绘制函数图像时，标题或图例出现中文显示为空格或乱码的问题。原因主要在于matplotlib默认仅支持Unicode编码且未配置中文字体。文章提供了两种解决方案：一是通过rcParams全局设置字体为SimHei；二是通过FontProperties类指定本地字体文件路径。适用于Windows 8.1及Python 3.6.0环境，确保图像输出包含正确的中文字符。

引言

在使用matplotlib进行数据可视化时，有时会遇到中文字符无法正常显示的情况。本文将分享一种常见的笔记内容，帮助读者解决这一困扰。

开发环境

操作系统：Windows 8.1 64位
Python版本：3.6.0
matplotlib版本：3.2.1

问题背景

当使用matplotlib绘制函数图像，并在设置图像标题或图例时尝试使用汉字，最终生成的图像中往往只能显示为空白空格，导致中文信息丢失。

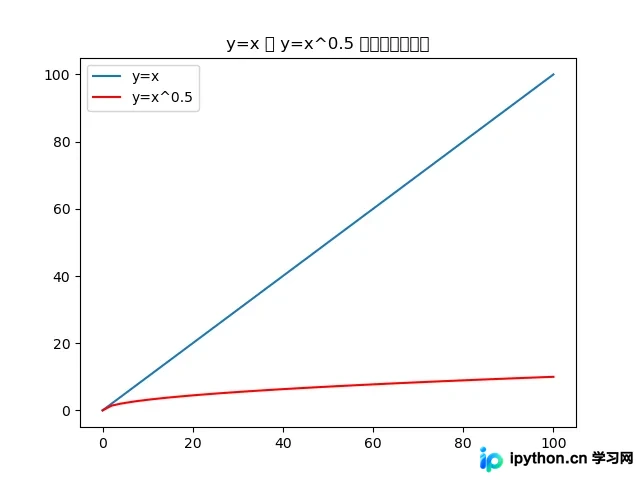

生成图像中的中文错误效果

原因分析

Python中的matplotlib库默认仅支持Unicode编码，且未预装中文字体，因此默认情况下无法直接显示中文。

解决方案

方案一：全局字体设置

解决方案1

在Python代码文件中添加特定的配置语句，以强制matplotlib使用支持中文的字体。


plt.rcParams['font.sans-serif']=['Simhei']

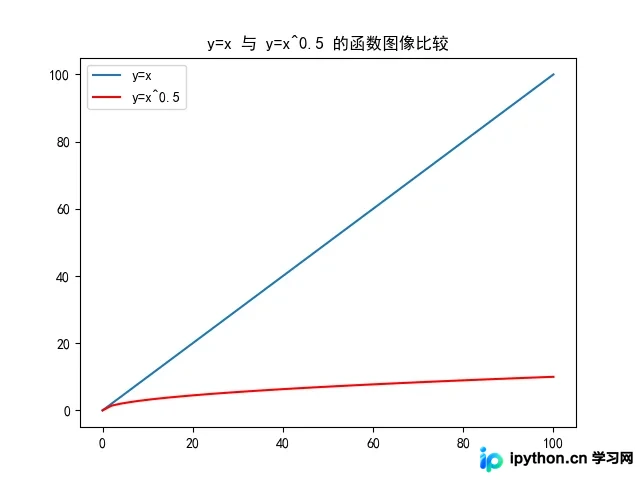

添加配置后再次运行代码，生成的图像即可正常显示中文标题和图例。

方案二：指定本地字体文件

解决方案2

通过指定加载本地系统中的字体文件来解决显示问题。

在Python文件中导入matplotlib的字体管理模块，以便控制字体加载。


from matplotlib.font_manager import FontProperties

定义一个font变量，用于存储配置好的字体属性对象。


font = FontProperties(fname=r'C:\Windows\Fonts\simhei.ttf',size=14)

在设置标题内容时，将该font对象赋值给 fontproperties 属性，从而指定该标题使用特定的中文字体。


plt.title(u'y=x 与 y=x^0.5 的函数图像比较',fontproperties = font)

修改源码后生成的图像将正确显示中文内容。

代码附件

附件

修改前的原始 python 文件代码


 import numpy as np
 import matplotlib.pyplot as plt

 x = np.linspace(0,100) # 设置自变量的取值[0,100]

 y1 = x
 y2 = x**0.5

 plt.figure()
 plt.plot(x,y1,label='y=x')
 plt.plot(x,y2,label='y=x^0.5',color='red')

 plt.title('y=x 与 y=x^0.5 的函数图像比较')

 plt.legend()
 plt.show()

经解决方案1修改后的源码示例


 import numpy as np
 import matplotlib.pyplot as plt

 x = np.linspace(0,100) # 设置自变量的取值[0,100]

 y1 = x
 y2 = x**0.5

 plt.figure()
 plt.plot(x,y1,label='y=x')
 plt.plot(x,y2,label='y=x^0.5',color='red')

 plt.title('y=x 与 y=x^0.5 的函数图像比较')
 plt.rcParams['font.sans-serif']=['Simhei']

 plt.legend()
 plt.show()

经解决方案2修改后的源码示例


 import numpy as np
 from matplotlib.font_manager import FontProperties
 import matplotlib.pyplot as plt

 x = np.linspace(0,100) # 设置自变量的取值[0,100]
 y1 = x
 y2 = x**0.5

 plt.figure()
 plt.plot(x,y1,label='y=x')
 plt.plot(x,y2,label='y=x^0.5',color='red')
 font = FontProperties(fname=r'C:\Windows\Fonts\simhei.ttf',size=14)

 plt.title(u'y=x 与 y=x^0.5 的函数图像比较',fontproperties = font)

 plt.legend()
 plt.show()

至此，关于matplotlib生成的图像中无法显示中文字符的解决方法介绍完毕。如需了解更多相关matplotlib图像无法显示中文的内容，请搜索本站以前的文章或继续浏览下面的相关文章。希望大家以后多多支持本站！
