Python三维绘图实战：Matplotlib库Axes3D使用详解

橘子海

发布时间：2026-10-14 | 3人浏览过

原创

本文详细介绍Python中Matplotlib库进行三维数据可视化的核心方法。通过创建Axes3D对象，演示如何绘制三维曲线、散点图及带渲染步长的细腻曲面。内容涵盖等高线投影至不同坐标面的技巧，以及利用scatter函数控制散点大小与颜色的参数详解，帮助开发者掌握三维数据展示的关键技术。

前言与概述

前言

面对三维数据时，三维图像能帮助我们更深入地理解数据特征。Python的Matplotlib库提供了丰富的三维绘图工具，能够满足多种可视化需求。

创建三维坐标轴对象Axes3D

1.创建三维坐标轴对象Axes3D

创建Axes3D对象主要有两种方法：一是利用关键字projection='3d'实现，二是通过从mpl_toolkits.mplot3d导入Axes3D对象来实现。这两种方式的目的均是为了生成具备三维格式的对象Axes3D。


#方法一，利用关键字
from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

#定义坐标轴
fig = plt.figure()
ax1 = plt.axes(projection='3d')
#ax = fig.add_subplot(111,projection='3d') #这种方法也可以画多个子图


#方法二，利用三维轴方法
from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

#定义图像和三维格式坐标轴
fig=plt.figure()
ax2 = Axes3D(fig)

绘制三维曲线与散点

2.三维曲线和散点

在定义好的坐标轴上进行绘图操作：


import numpy as np
z = np.linspace(0,13,1000)
x = 5*np.sin(z)
y = 5*np.cos(z)
zd = 13*np.random.random(100)
xd = 5*np.sin(zd)
yd = 5*np.cos(zd)
ax1.scatter3D(xd,yd,zd, cmap='Blues') #绘制散点图
ax1.plot3D(x,y,z,'gray') #绘制空间曲线
plt.show()

三维曲面绘制与优化

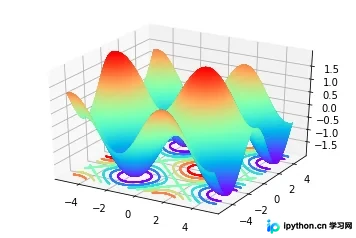

3.三维曲面

接下来绘制三维曲面：


fig = plt.figure() #定义新的三维坐标轴
ax3 = plt.axes(projection='3d')

#定义三维数据
xx = np.arange(-5,5,0.5)
yy = np.arange(-5,5,0.5)
X, Y = np.meshgrid(xx, yy)
Z = np.sin(X)+np.cos(Y)


#作图
ax3.plot_surface(X,Y,Z,cmap='rainbow')
#ax3.contour(X,Y,Z, zdim='z',offset=-2，cmap='rainbow) #等高线图，要设置offset，为Z的最小值
plt.show()

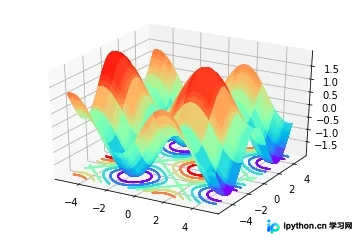

若加入渲染时的步长设置，可获得更加清晰细腻的图像效果。ax3.plot_surface(X,Y,Z,rstride = 1, cstride = 1,cmap='rainbow')中的row和cloum_stride分别代表横竖方向的绘图采样步长，数值越小，绘图精度越高。

等高线投影技术

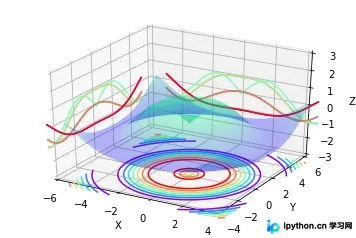

4.等高线

此外，还可以将等高线投影到不同的坐标面上：


from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

#定义坐标轴
fig4 = plt.figure()
ax4 = plt.axes(projection='3d')

#生成三维数据
xx = np.arange(-5,5,0.1)
yy = np.arange(-5,5,0.1)
X, Y = np.meshgrid(xx, yy)
Z = np.sin(np.sqrt(X**2+Y**2))

#作图
ax4.plot_surface(X,Y,Z,alpha=0.3,cmap='winter')   #生成表面， alpha 用于控制透明度
ax4.contour(X,Y,Z,zdir='z', offset=-3,cmap="rainbow") #生成z方向投影，投到x-y平面
ax4.contour(X,Y,Z,zdir='x', offset=-6,cmap="rainbow") #生成x方向投影，投到y-z平面
ax4.contour(X,Y,Z,zdir='y', offset=6,cmap="rainbow")  #生成y方向投影，投到x-z平面

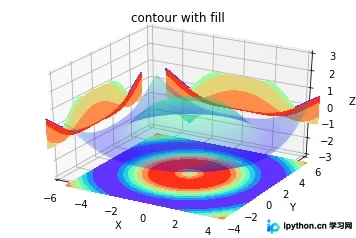

#ax4.contourf(X,Y,Z,zdir='y', offset=6,cmap="rainbow")  #生成y方向投影填充，投到x-z平面，contourf()函数

#设定显示范围
ax4.set_xlabel('X')
ax4.set_xlim(-6, 4) #拉开坐标轴范围显示投影
ax4.set_ylabel('Y')
ax4.set_ylim(-4, 6)
ax4.set_zlabel('Z')
ax4.set_zlim(-3, 3)

plt.show()

随机散点图绘制

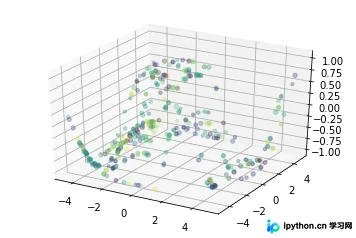

5.随机散点图

可以使用scatter()函数生成各种不同大小和颜色的散点图，其具体参数如下：


#函数定义
matplotlib.pyplot.scatter(x, y,
	s=None,  #散点的大小 array scalar
	c=None,  #颜色序列  array、sequency
	marker=None,  #点的样式
	cmap=None,  #colormap 颜色样式
	norm=None,  #归一化 归一化的颜色camp
	vmin=None, vmax=None,  #对应上面的归一化范围
 	alpha=None,   #透明度
	linewidths=None,  #线宽
	verts=None,  #
	edgecolors=None, #边缘颜色
	data=None,
	**kwargs
	)
#ref:https://matplotlib.org/api/_as_gen/matplotlib.pyplot.scatter.html


from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

#定义坐标轴
fig4 = plt.figure()
ax4 = plt.axes(projection='3d')

#生成三维数据
xx = np.random.random(20)*10-5  #取100个随机数，范围在5~5之间
yy = np.random.random(20)*10-5
X, Y = np.meshgrid(xx, yy)
Z = np.sin(np.sqrt(X**2+Y**2))

#作图
ax4.scatter(X,Y,Z,alpha=0.3,c=np.random.random(400),s=np.random.randint(10,20, size=(20, 40)))   #生成散点.利用c控制颜色序列,s控制大小

#设定显示范围

plt.show()
