Python Matplotlib 条形图黑白填充技巧：hatch参数详解

慢慢来

发布时间：2026-10-15 | 4人浏览过

原创

本文介绍在Python中使用Matplotlib绘制条形图时，如何仅通过黑白配色和填充图案区分数据。针对学术或出版对颜色限制的要求，详细解析hatch参数（如'/'、'***'、'xxx'）的应用，展示如何生成符合要求的黑白条形图，并附带完整可运行代码。

本文分享了利用Python的Matplotlib库实现条形图黑白填充效果的具体代码，供读者参考学习。

黑白条形图绘制需求背景

在撰写专利或学术论文时，常需使用Python的Matplotlib绘制条形图。起初尝试使用三种不同颜色来区分数据系列，效果如原图所示。

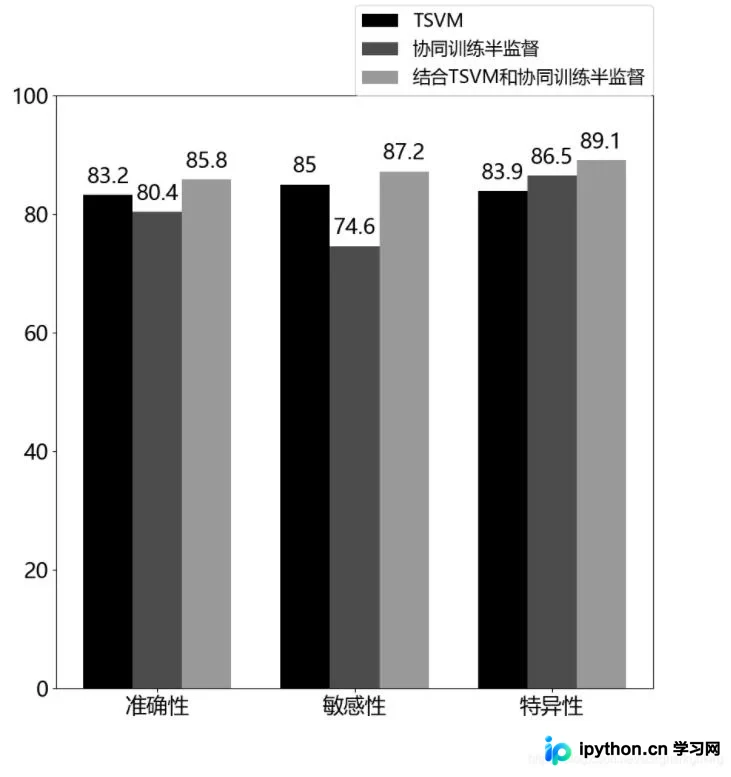

随后收到反馈，要求必须使用黑白配色，禁止使用其他颜色。为此，尝试采用灰度等级进行区分，效果如原图所示。

使用hatch参数实现填充区分

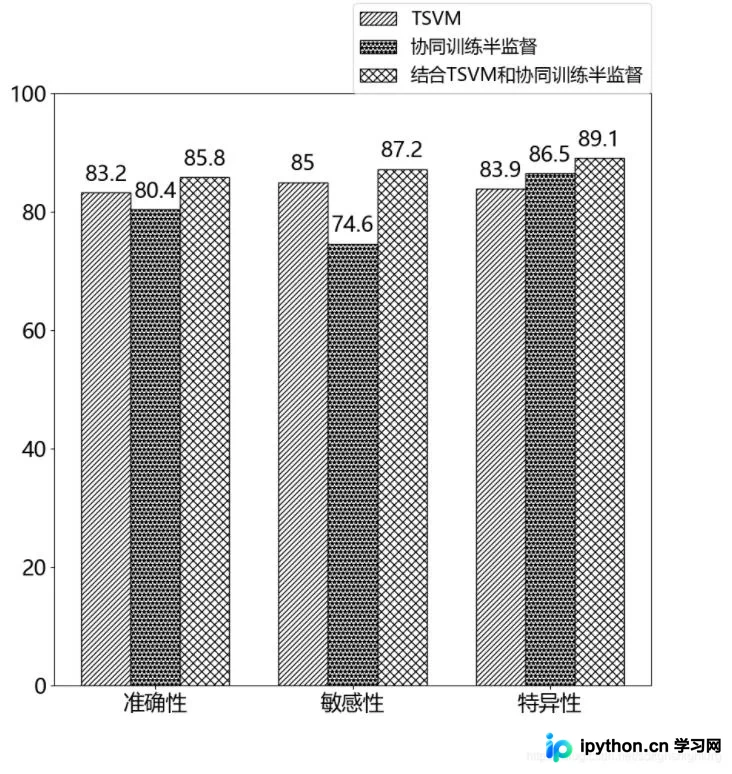

然而再次被指出不可行，规定不能使用灰度，必须通过条形框的填充格式（Hatching）来区分数据。经过多方查找，最终找到了解决方案。下图展示了最终的填充效果，完整源码附后。

Matplotlib核心代码实现

实现该效果的核心代码如下：

import matplotlib.pyplot as plt
import numpy as np
from pylab import mpl

mpl.rcParams['font.sans-serif'] = ['Microsoft YaHei']
Y2016 = [83.2, 85, 83.9]
Y2017 = [80.4, 74.6, 86.5]
Y2018 = [85.8, 87.2, 89.1]
labels = ['准确性', '敏感性', '特异性']
bar_width = 0.25

# 绘图
plt.figure(figsize=(10,10))
plt.bar(np.arange(3), Y2016, label='TSVM', color='white', alpha=1, width=bar_width,edgecolor="k",hatch='/')
plt.bar(np.arange(3) + bar_width, Y2017, label=u'协同训练半监督', color='white', alpha=1, edgecolor="k",width=bar_width,hatch="***")
plt.bar(np.arange(3) + 2*bar_width, Y2018, label=u'结合TSVM和协同训练半监督', color='white', alpha=1, edgecolor="k",width=bar_width,hatch="xxx")

# 添加刻度标签
plt.xticks(np.arange(3) + bar_width, labels)
plt.tick_params(labelsize=20)
# 设置Y轴的刻度范围
plt.ylim([0, 100])

# 为每个条形图添加数值标签
for x2016, y2016 in enumerate(Y2016):
    plt.text(x2016, y2016 + 2, '%s' % y2016, ha='center',fontsize=20)

for x2017, y2017 in enumerate(Y2017):
    plt.text(x2017 + bar_width, y2017 + 2, '%s' % y2017, ha='center',fontsize=20)

for x2018, y2018 in enumerate(Y2018):
    plt.text(x2018 + 2*bar_width, y2018 + 2, '%s' % y2018, ha='center',fontsize=20)
# 显示图例
plt.legend(bbox_to_anchor=(0.5,1), loc=3, borderaxespad=0,fontsize=17)
plt.savefig('foo.png')
# 显示图形
plt.show()
