matplotlib.pyplot中text与annotate函数的用法详解

概述

text函数的主要功能是在给定的x和y坐标位置向图表中添加文本内容。

annotate函数则用于在指定的x和y坐标处添加带有注解信息的文本，通常用于强调特定数据点。

这两个函数在基础用法上相似，但在高级功能和参数灵活性上存在显著差异。

text函数概述

text函数的完整签名如下：matplotlib.pyplot.text(x, y, s, fontdict=None, **kwargs)

各参数的具体说明如下：

• x，y：指定文本放置的坐标位置，接受浮点数，为必填参数。
• s：要显示的文本内容，类型为字符串，为必填参数。
• fontdict：用于覆盖默认字体属性的字典对象，默认为None，此时将应用rcParams中定义的字体设置，属于可选参数。
• **kwargs：用于传递Text对象的其他相关属性。

调用text函数后，将返回一个Text对象。

annotate函数概述

annotate函数的完整签名如下：matplotlib.pyplot.annotate(text, xy, *args, **kwargs))

各参数的具体说明如下：

text：注解文本内容，类型为字符串，为必填参数。

xy：需要被注解的数据点坐标，使用xycoords参数所确定的坐标系，类型为浮点数元组，为必填参数。

xycoords：用于指定xy参数所采用的坐标系，可以是字符串、Artist Transform对象、可调用对象或(float, float)元组。默认值为'data'，表示使用被注解对象自身的坐标系，属于可选参数。

xytext：指定注解文本放置的坐标位置，类型为浮点数元组。默认情况下与xy相同，但在实际使用中通常需单独指定，属于必填参数范畴。

textcoords：用于指定xytext参数所采用的坐标系，类型与xycoords相同。默认值继承自xycoords参数，属于可选参数。

annotation_clip：控制当注解超出子图区域时是否进行绘制，接受布尔值或None。默认值为None，属于可选参数。具体行为如下：

• True：仅当xy坐标位于子图内部时才绘制注解。
• False：不检测xy坐标的位置，始终绘制注解。
• None：仅当xy坐标位于子图内部且xycoords参数值为'data'时，才绘制注解。

**kwargs：用于传递Text对象的其他相关属性。

arrowprops：定义被注解坐标点xy与注解文本位置xytext之间箭头的属性，类型为字典或FancyArrowPatch对象属性。默认值为None，即不绘制箭头，属于可选参数。

FancyArrowPatch的相关属性包括：

text函数和annotate函数的对比

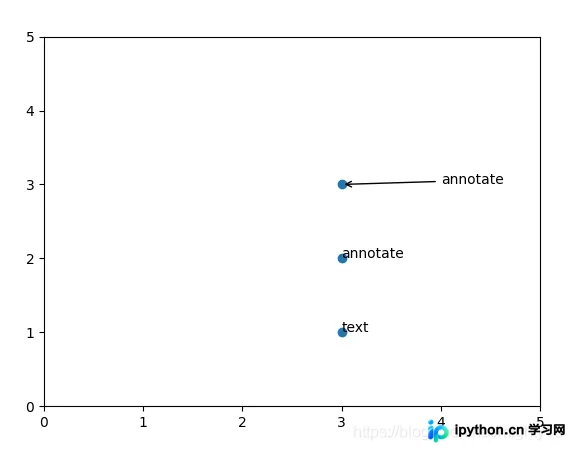

通过以下示例代码可以清晰看出两者的区别：

text函数能够在指定的坐标点直接绘制文本。

annotate函数如果仅使用text和xy这两个参数，其功能表现与text函数类似。

然而，annotate函数的优势在于可以独立设置注解文本的位置（通过xytext），并且能够添加连接数据坐标与注解文本的箭头，从而提供更丰富的视觉引导。

import matplotlib.pyplot as plt

plt.xlim(0,5)
plt.ylim(0,5)
# 绘制3个坐标点
plt.plot((3,3,3),(1,2,3),'o')
# 使用text函数设置文本
plt.text(3,1,'text')
# 使用annotate函数必备参数绘制注解
plt.annotate('annotate', xy=(3, 2))
# 使用annotate函数绘制注解，添加指示箭头
plt.annotate('annotate', xy=(3, 3), xytext=(4,3),
            arrowprops=dict(arrowstyle='->',facecolor='black')
            )
plt.show()

总结

本文介绍了matplotlib中pyplot模块添加文本和注解的方法。如需了解更多关于matplotlib pyplot模块添加文本注解的内容，建议搜索本站历史文章或继续阅读后续相关教程。感谢大家的支持！
