MATLAB绘制冰墩墩：利用椭圆与圆角矩形生成图形

实现思路

该图形的绘制依赖于三个核心步骤：使用自定义函数生成带旋转和缩放特征的椭圆数据；调用 rectangle 函数创建具有特定曲率的圆角矩形；以及利用心形线的参数方程确定嘴部和手部细节。这些基本元素通过坐标平移与颜色填充组合成整体。

第1步：生成椭圆数据

目的：构建具备任意倾斜角度和长宽比的椭圆轮廓。

椭圆的数据点由以下隐式方程解得：
(X-Mu)^*inv(Sigma)^*(X-Mu) = S
其中 Sigma 为协方差矩阵，控制椭圆的旋转与拉伸方向；Mu 为中心点坐标；S 为半径平方标量。

操作说明：
1. 计算协方差矩阵的逆 invSig。
2. 对 invSig 进行特征值分解 [V,D] = eig(invSig)，得到主轴向量与缩放因子。
3. 根据特征值 D 的前两个对角线元素计算半轴长度 aa 与 bb。
4. 生成角度数组 t 并转换为笛卡尔坐标，最后叠加中心点偏移。

第2步：绘制圆角矩形

目的：为身体躯干和脚部添加圆润边缘。

MATLAB 提供了内建函数来实现此功能，语法如下：

rectangle('Position',pos,'Curvature',cur)

参数说明：
- Position (pos)：四元素向量 [x, y, w, h]，指定矩形左下角坐标及宽高。
- Curvature (cur)：两元素向量 [xc, yc]，分别表示 x 和 y 方向的曲率（0到1之间）。设为 0 为直角，设为 1 为完全圆弧。

在完整代码中，该方法用于定义身体的底部区域及脚部造型。

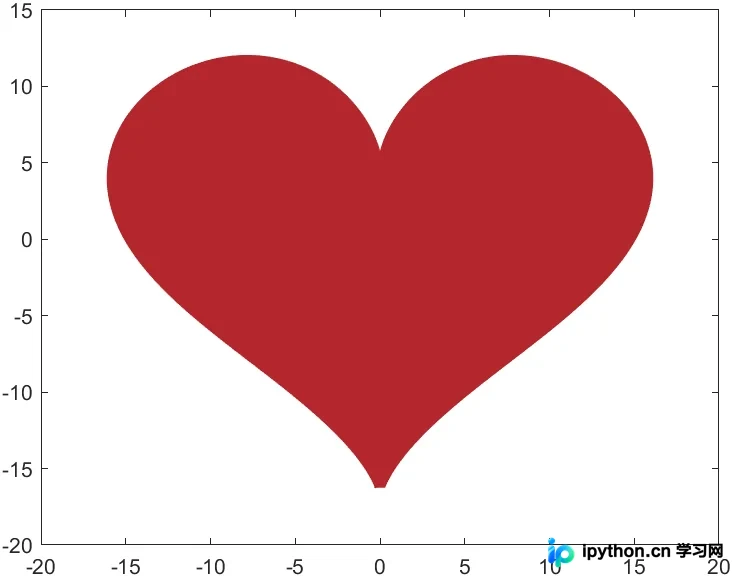

第3步：绘制心形曲线

目的：生成嘴部和手的形状。

心形线的平面坐标由时间变量 t 的参数方程定义。对于嘴巴，直接套用标准心形公式；对于手部，则在计算完心形坐标后，乘以缩放比例系数并加上偏移量，以匹配冰墩墩的手掌位置。

核心代码结构解析

整体绘图环境首先配置了画布属性。设置 axis equal 保证横纵坐标比例一致，设定显示范围 XLim 和 YLim 以便容纳整个角色。

外壳绘制逻辑：
1. 利用前面编写的 getEllipse 函数，在不同中心点生成内外双层椭圆，模拟冰糖质感。
2. 身体主体使用一个较大的椭圆进行填充。
3. 头部上方使用小尺寸椭圆组合表现耳朵和额头装饰。

色彩与层次管理：
所有图形元素的边缘颜色（EdgeColor）统一设置为深灰色，而内部填充（FaceColor）则采用纯白色或淡肤色。五环标志通过循环遍历一组预定义的色彩列表（蓝、黄、黑、绿、红），并配合微小的 Y 轴偏移量来实现相互交织的视觉效果。

注意事项

• 确保主函数包含局部子函数 getEllipse，或者将其放在同一文件末尾并在末尾调用时正确识别。
• gca 获取当前坐标系句柄，有助于在多图形混排时明确归属层。
• 若遇到图像模糊，请检查渲染管线设置或使用矢量格式导出（如 SVG/PDF）以保持线条清晰度。
