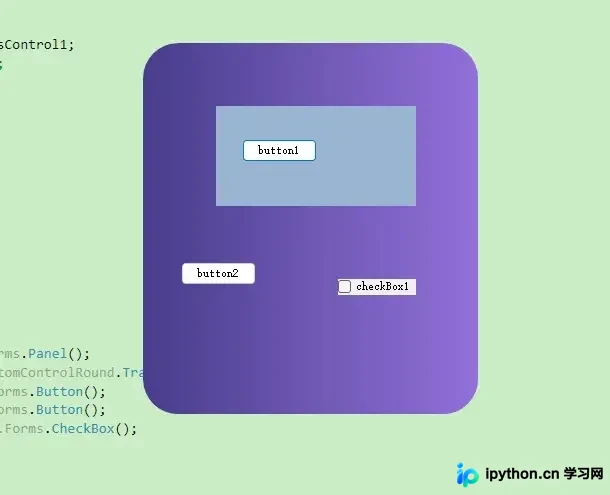

在WinForm开发中，使用传统Region路径裁剪实现的圆角窗体往往边缘粗糙且有锯齿。通过引入Windows分层窗口（Layered Window）技术，结合UpdateLayeredWindow进行像素级渲染，并辅以DrawToBitmap重绘控件，可以实现平滑无锯齿的任意形状窗体。

Layered Windows原理与优势

传统圆角窗体通常通过创建圆形或圆角矩形的Region区域来实现。由于系统对非矩形区域的硬件加速支持有限，这种方法的渲染效率较低，且边缘容易出现明显的锯齿，视觉效果不佳。

分层窗口（Layered Windows）由Windows 2000引入，允许开发者将窗口内容作为位图图像独立处理，再将其合成到桌面表面。其核心优势包括：

高性能渲染：复杂的透明、渐变和异形窗体无需每次重绘整个屏幕，极大降低了对图形资源的消耗。
消除闪烁与锯齿：直接在内存位图上进行抗锯齿计算，最后通过Alpha混合输出，可获得光滑的边缘效果。
灵活控制透明度：支持全局半透明（SetLayeredWindowAttributes）或逐像素Alpha透明（UpdateLayeredWindow）。

要启用分层窗口，需在创建参数中指定扩展样式WS_EX_LAYERED (0x00080000)，并使用UpdateLayeredWindow函数将内存中的Bitmap数据传输给GDI。

核心操作逻辑

要实现基于分层窗口的圆角界面，需要协调三个关键环节：启动分层模式、绘制圆角背景、以及保留内部标准控件。

第1步：启用分层窗口样式

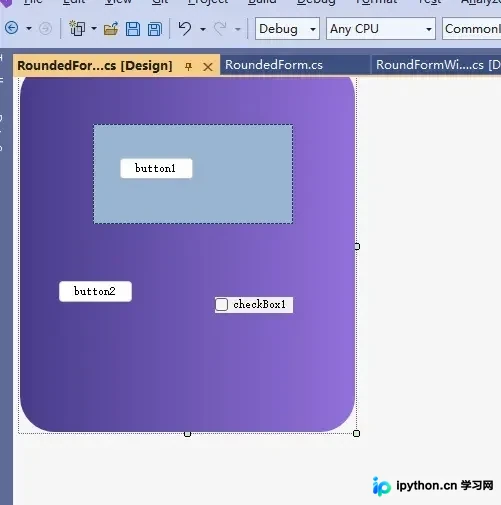

重写窗体的CreateParams属性，在创建阶段注入分层标志。注意仅在运行时生效，以避免在设计器预览时报错：

protected override CreateParams CreateParams
{
    get
    {
        CreateParams cp = base.CreateParams;
        if (!DesignMode)
            cp.ExStyle |= 0x00080000; // 添加 WS_EX_LAYERED 扩展样式
        return cp;
    }
}

第2步：构建带圆角的位图

在OnResize和OnShown事件中触发绘制。创建一个与窗体等大的Bitmap，利用LinearGradientBrush填充圆角矩形作为背景：

using (Bitmap backImage = new Bitmap(this.Width, this.Height))
{
    using (Graphics graphics = Graphics.FromImage(backImage))
    {
        Rectangle gradientRectangle = ClientRectangle;
        // 假设 FillRoundRectangle 为自定义扩展方法
        using (Brush b = new LinearGradientBrush(gradientRectangle, BgStartColor, BgEndColor, LinearGradient))
        {
            graphics.FillRoundRectangle(gradientRectangle, b, RoundRadius);
        }
        // ... 后续绘制控件 ...
        PerPixelAlphaBlend.SetBitmap(backImage, Left, Top, Handle);
    }
}

第3步：重绘并叠加内部控件

分层窗口会覆盖原有控件显示。为保持按钮、文本框等交互功能，需调用Control.DrawToBitmap()将每个子控件转换为图片并绘制到背景图上：

foreach (Control ctrl in this.Controls)
{
    using (Bitmap bmp = new Bitmap(ctrl.Width, ctrl.Height, PixelFormat.Format32bppArgb))
    {
        ctrl.DrawToBitmap(bmp, ctrl.ClientRectangle);
        graphics.DrawImage(bmp, ctrl.Location);
    }
}

常见疑难排错与优化

在集成该方案时，可能遇到以下位置和菜单相关的问题：

初始位置设置无效

若设置了StartPosition.CenterScreen但未居中，是因为分层窗体初始化时机较晚。建议不要在构造函数中设置Location，而是移至Load事件：

private void RoundedFormTest_Load(object sender, EventArgs e)
{
    Location = new Point(300, 300); // 确保在窗体可见前定位
}

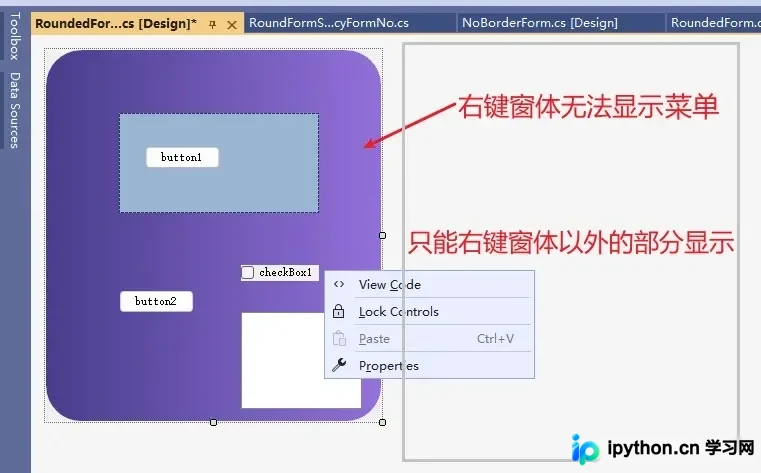

设计器右键菜单异常

由于自定义绘图遮盖了窗体区域，在设计器中直接点击窗体空白处可能无法弹出属性菜单。此时应右击窗体外边缘，或通过解决方案资源管理器修改代码。

避免定时器高频绘制

部分参考实现会使用Timer每隔几十毫秒刷新一次以维持视觉同步，这会导致性能浪费。改为仅在布局变化时（OnResize、OnSizeChanged）重新绘制即可满足需求。

功能增强代码

一个完善的圆角窗体还应支持自定义外观及窗口拖拽调整大小。以下为带有完整功能的RoundedForm基类实现：

public class RoundedForm : Form
{
    public bool FixedSize { get; set; } = true;
    public Color BgStartColor { get; set; } = Color.DarkSlateBlue;
    public Color BgEndColor { get; set; } = Color.MediumPurple;
    public float LinearGradient { get; set; }
    public int RoundRadius { get; set; } = 35;

    protected override void OnResize(EventArgs e)
    {
        DrawRoundForm();
        base.OnResize(e);
    }

    private void DrawRoundForm()
    {
        if (DesignMode || ClientRectangle.Width == 0 || ClientRectangle.Height == 0) return;
        // ... 省略前面描述的背景和控件位图绘制逻辑 ...
    }

    const int HTLEFT = 10, HTRIGHT = 11, HTTOP = 12, HTTOPLEFT = 13, HTTOPRIGHT = 14;
    const int HTBOTTOM = 15, HTBOTTOMLEFT = 0x10, HTBOTTOMRIGHT = 17;

    protected override void WndProc(ref Message m)
    {
        base.WndProc(ref m);
        if (m.Msg == 0x84 && !FixedSize)
        {
            var pt = PointToClient(new Point(m.LParam.ToInt32() & 0xFFFF, m.LParam.ToInt32() >> 16));
            if (pt.X <= 5) m.Result = pt.Y <= 5 ? (IntPtr)HTTOPLEFT : (IntPtr)(pt.Y >= ClientSize.Height - 5 ? HTBOTTOMLEFT : HTLEFT);
            else if (pt.X >= ClientSize.Width - 5) m.Result = pt.Y <= 5 ? (IntPtr)HTTOPRIGHT : (IntPtr)(pt.Y >= ClientSize.Height - 5 ? HTBOTTOMRIGHT : HTRIGHT);
            else if (pt.Y <= 5) m.Result = (IntPtr)HTTOP;
            else if (pt.Y >= ClientSize.Height - 5) m.Result = (IntPtr)HTBOTTOM;
        }
    }
}

public static class PerPixelAlphaBlend
{
    public static void SetBitmap(Bitmap bitmap, int left, int top, IntPtr handle)
    {
        if (bitmap.PixelFormat != PixelFormat.Format32bppArgb) throw new Exception("需32bpp ARGB格式");
        var screenDc = Win32.GetDC(IntPtr.Zero);
        var memDc = Win32.CreateCompatibleDC(screenDc);
        var hBitmap = bitmap.GetHbitmap(Color.FromArgb(0));
        var oldBitmap = Win32.SelectObject(memDc, hBitmap);
        try
        {
            var blend = new Win32.BLENDFUNCTION() { BlendOp = 0, BlendFlags = 0, SourceConstantAlpha = 255, AlphaFormat = 1 };
            Win32.UpdateLayeredWindow(handle, screenDc, ref new Win32.Point(left, top), ref new Win32.Size(bitmap.Width, bitmap.Height), memDc, ref new Win32.Point(), 0, ref blend, 2);
        }
        finally
        {
            Win32.ReleaseDC(IntPtr.Zero, screenDc);
            Win32.DeleteObject(hBitmap);
            Win32.DeleteDC(memDc);
        }
    }
}

internal class Win32
{
    [DllImport("user32.dll", SetLastError=true)] public static extern IntPtr UpdateLayeredWindow(IntPtr hwnd, IntPtr hdcDst, ref Point pptDst, ref Size psize, IntPtr hdcSrc, ref Point pprSrc, Int32 crKey, ref BLENDFUNCTION pblend, Int32 dwFlags);
    [DllImport("user32.dll")] public static extern IntPtr GetDC(IntPtr hWnd); [DllImport("user32.dll")] public static extern int ReleaseDC(IntPtr hWnd, IntPtr hDC); [DllImport("gdi32.dll")] public static extern IntPtr CreateCompatibleDC(IntPtr hDC); [DllImport("gdi32.dll")] public static extern bool DeleteDC(IntPtr hdc); [DllImport("gdi32.dll")] public static extern IntPtr SelectObject(IntPtr hDC, IntPtr hObject); [DllImport("gdi32.dll")] public static extern bool DeleteObject(IntPtr hObject);
    [StructLayout(LayoutKind.Sequential)] public struct Point { public Int32 x, y; public Point(Int32 x, Int32 y){this.x=x;this.y=y;} }
    [StructLayout(LayoutKind.Sequential)] public struct Size { public Int32 cx, cy; public Size(Int32 cx, Int32 cy){this.cx=cx;this.cy=cy;} }
    [StructLayout(LayoutKind.Sequential, Pack=1)] public struct BLENDFUNCTION { public byte BlendOp, BlendFlags, SourceConstantAlpha, AlphaFormat; }
    public const int ULW_ALPHA = 0x00000002, AC_SRC_OVER = 0x00, AC_SRC_ALPHA = 0x01;
}
