PHP使用Jpgraph库绘制3D饼图的完整代码示例

实现原理与核心类

Jpgraph 提供了强大的面向对象绘图接口。绘制 3D 饼图主要依赖以下三个核心文件：

• src/jpgraph.php：Jpgraph 主库文件，初始化基础图形上下文。
• src/jpgraph_pie.php：普通二维饼图支持。
• src/jpgraph_pie3d.php：三维饼图扩展，提供 PiePlot3D 类。

通过组合这些类，可以创建一个带有立体感的统计图表，适用于年度收支、市场份额等场景的数据展示。

完整代码实现

以下是绘制 3D 饼图的具体 PHP 代码。该脚本定义了数据源，创建了图形画布，并配置了标题、阴影、中心位置及图例。

<?php
// 1. 引入必要的库文件
include ("src/jpgraph.php");
include ("src/jpgraph_pie.php");
include ("src/jpgraph_pie3d.php");

// 2. 定义数据源（例如：各月份的数值）
$data = array(19,23,34,38,45,67,71,78,85,87,90,96);

// 3. 创建画布：宽度400像素，高度300像素
$graph = new PieGraph(400,300);

// 4. 启用背景阴影效果
$graph->SetShadow();

// 5. 设置标题及中文字体
$graph->title->Set("年度收支表");
// FF_SIMSUN 对应宋体，FS_BOLD 为粗体
$graph->title->SetFont(FF_SIMSUN,FS_BOLD);

// 6. 创建 3D 饼图对象并绑定数据
$pieplot = new PiePlot3D($data);

// 7. 设置饼图中心位置（0.4表示略微偏左）
$pieplot->SetCenter(0.4);

// 8. 设置图例：使用语言包中的短月名作为标签
$pieplot->SetLegends($gDateLocale->GetShortMonth());

// 9. 将饼图添加到画布
$graph->Add($pieplot);

// 10. 输出图像
$graph->Stroke();
?>

第1步：配置环境与引入依赖

目的：加载 Jpgraph 库的核心组件。
动作：确保服务器已安装 GD 库，并将 jpgraph.php 及相关 pie 扩展文件放置在 src/ 目录下。若项目结构不同，请调整 include 路径。

第2步：定义数据结构

目的：确定饼图切片的比例数据。
参数：$data 数组中的每个元素代表一个扇区的大小。本例中使用 12 个数字，分别对应一年中的 12 个月份数值。

第3步：构建图形对象与样式设置

入口：PieGraph 构造函数。
关键动作：
- SetShadow()：为整个图表添加投影，增强视觉深度。
- SetFont(FF_SIMSUN, FS_BOLD)：强制使用中文字体显示标题，防止中文乱码。注意：服务器上需存在对应的 SIMSUN.TTC 或类似宋体字体文件。
- SetCenter(0.4)：调整 3D 饼图的透视中心点，使立体效果更自然。

第4步：生成图例与渲染输出

操作：SetLegends($gDateLocale->GetShortMonth()) 自动获取当前系统语言环境下的一月、二月等短文本作为图例，无需手动输入字符串。
完成判断：调用 $graph->Stroke() 后，脚本直接将二进制图像数据发送至浏览器，页面将显示最终的 3D 饼状图。

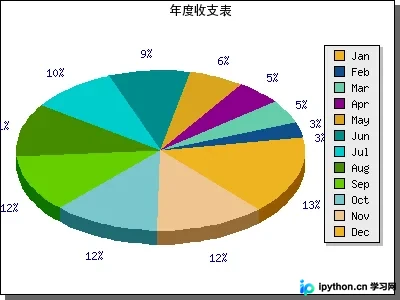

下图展示了上述代码运行后的实际效果，包含清晰的月度标签与立体视觉：

注意事项与排错

1. 字体缺失报错：若标题显示为方块，请检查服务器字体目录（通常在 /usr/share/fonts/）是否安装中文字体，并修改 FF_SIMSUN 为实际安装的字体常量（如 FF_FONT1 等预定义字体或自定义路径）。
2. GD 库限制：确认 PHP 已启用 gd 扩展，否则无法生成图像。
3. 输出缓冲：Jpgraph 直接输出 Header，确保在此之前没有任何 HTML 输出或空白字符，否则会导致图像损坏。
