基于ArcGIS API for JavaScript实现地图与列表联动交互

实现目标与原理

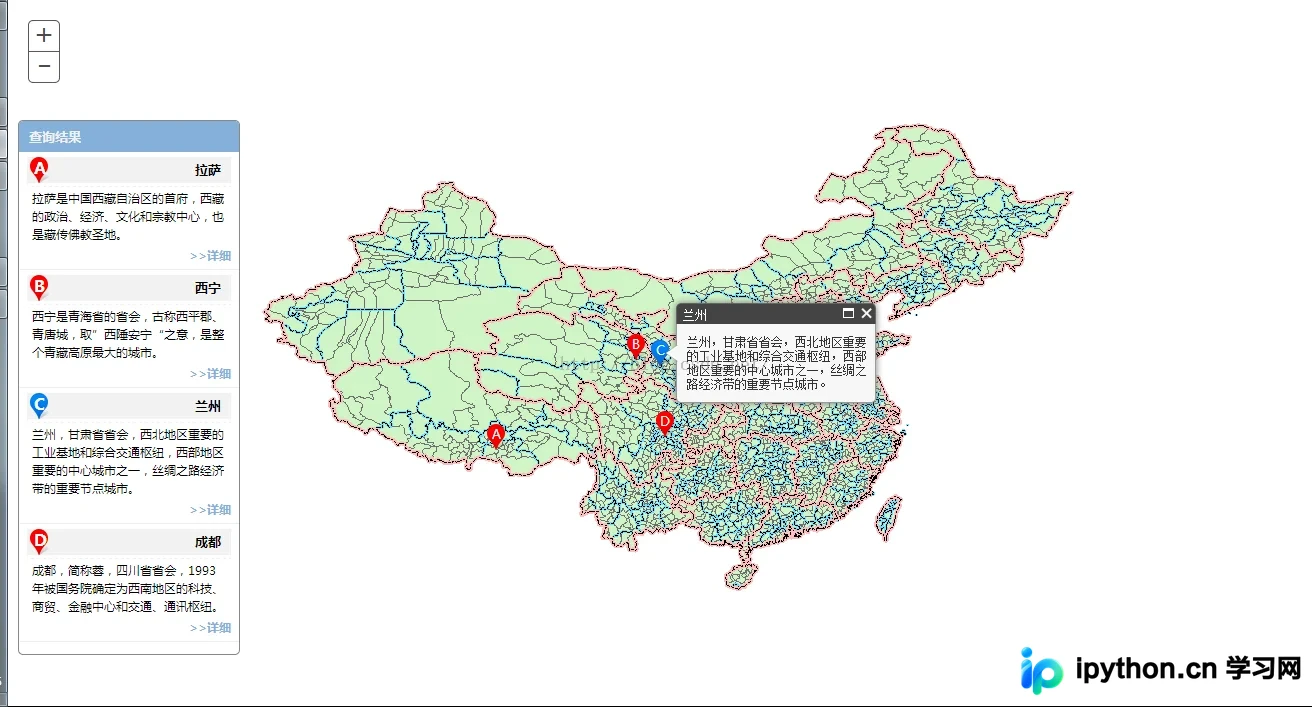

本案例旨在复刻类似百度地图ABCD Marker的交互体验：当用户鼠标经过侧边列表项时，对应位置的地图标记变为蓝色（高亮）；反之，鼠标经过地图标记时，列表项也同步高亮。两者均支持点击查看详情。这种双向联动依赖于对DOM事件和Map图形图层事件的精确控制。

准备条件与环境配置

开发前需确保已引入ArcGIS API for JavaScript库（此处以3.9版本为例）及jQuery库。数据源采用JSON格式存储城市坐标及描述信息，便于后续遍历渲染。

var data = [
 {
 "id":"A","name":"拉萨", "x":91.162998, "y":29.71042,
 "desc":"西藏首府..."
 },
 {
 "id":"B", "name":"西宁","x":101.797303,"y":36.593642,
 "desc":"青海省省会..."
 }
 // 省略其他数据...
];

第1步：初始化地图与图层结构

创建主地图对象，并实例化三个 GraphicsLayer：一个是用于显示基础红色Marker的主图层 gLyr，一个是用于显示悬停时蓝色Marker的悬浮层 gLyrHover，还有一个是专门显示文字标签（如A、B、C、D）的图层 gLyrLbl。使用独立的图层有助于保持界面层级清晰，避免样式冲突。

第2步：渲染列表与绑定DOM事件

在页面加载完成后，遍历数据数组生成侧边栏列表项。为每个列表项绑定 mouseover 和 mouseout 事件：

• 鼠标移入 (mouseover)：修改列表项图标背景为蓝色图片，并在地图的悬浮层绘制对应的蓝色Marker。
• 鼠标移出 (mouseout)：恢复列表项图标为红色，并清除悬浮层的标记。

关键操作参数说明

• 入口：列表项DOM元素
• 动作：监听 title.on("mouseover", ...)
• 重要参数：通过 $().data('attr') 获取关联的地理坐标数据
• 完成状态：地图出现蓝色标记，列表图标变色

第3步：绑定地图图层事件实现反向联动

为了实现从地图到列表的反向联动，需在基础Marker图层 gLyr 上绑定事件。由于直接修改Symbol对象的URL属性可能受缓存或渲染机制影响，更稳定的做法是通过重绘图层来刷新视觉状态，同时同步更新列表端的DOM样式。

具体代码逻辑

当 mouse-over 触发时：

1. 将当前图形的Symbol图片路径更换为蓝色图片。
2. 调用 gLyr.redraw() 强制重绘该图层。
3. 查找对应的列表DOM元素，将其图标CSS背景替换为蓝色。

当 mouse-out 触发时：

1. 将Symbol图片路径还原为红色。
2. 调用 gLyr.redraw() 刷新地图。
3. 还原列表DOM元素的背景样式。

第4步：点击交互与信息窗体展示

无论是点击列表还是点击地图Marker，最终都会触发 showCity 函数。该函数利用ArcGIS的 map.infoWindow 组件，设置标题和内容为数据的详细描述，并调整窗口大小后定位到目标坐标进行展示。这完成了从“查看概览”到“查看详情”的用户闭环。

总结与注意事项

此方案通过分离悬浮图层与基础图层，有效解决了动态样式更改时的渲染闪烁问题。在实际项目中，若使用较新版本的ArcGIS API（如4.x系列），语法将从Dojo模块系统迁移至ESM导入模式，且部分API（如 redraw()）可能被废弃或行为改变，需查阅最新文档适配。此外，图片资源路径建议使用相对路径或CDN链接以确保部署兼容性。
