怎么实现Python可视化窗口的数据实时刷新与动态更新

在传感器数据采集、网络流式监控、量化交易以及工业控制等场景中，Python经常被用来开发可视化监控面板。要实现可视化窗口的数据实时刷新与平滑动态更新，最核心的技术路径是：将数据采集/计算逻辑置于后台工作线程，通过线程安全队列将数据递交给GUI主线程，并在主线程中仅对已有图元对象进行局部数据更新与增量重绘。理解并落实这一机制，能够彻底解决界面假死、高CPU占用和画面撕裂等常见问题。

一、为什么简单的循环绘图会导致窗口卡死？

初学者在尝试让图表动起来时，最容易写出的代码是在一个 while True 循环中不断获取新数据、调用绘图函数并执行 time.sleep()。然而在实际运行中，往往几秒钟后窗口就会失去响应，甚至被操作系统提示“未响应”。

根本原因在于现代图形界面（GUI）系统的底层事件循环机制。无论是基于 Tkinter、PyQt/PySide 还是 Matplotlib 的独立窗口，窗口的拖动、缩放、关闭以及重绘事件都运行在同一个“GUI主线程”中。当你在主线程里执行死循环或阻塞式的数据请求（例如串口读取、网络请求、time.sleep）时，事件循环就被迫暂停，无法处理操作系统的刷新事件，窗口随之假死。

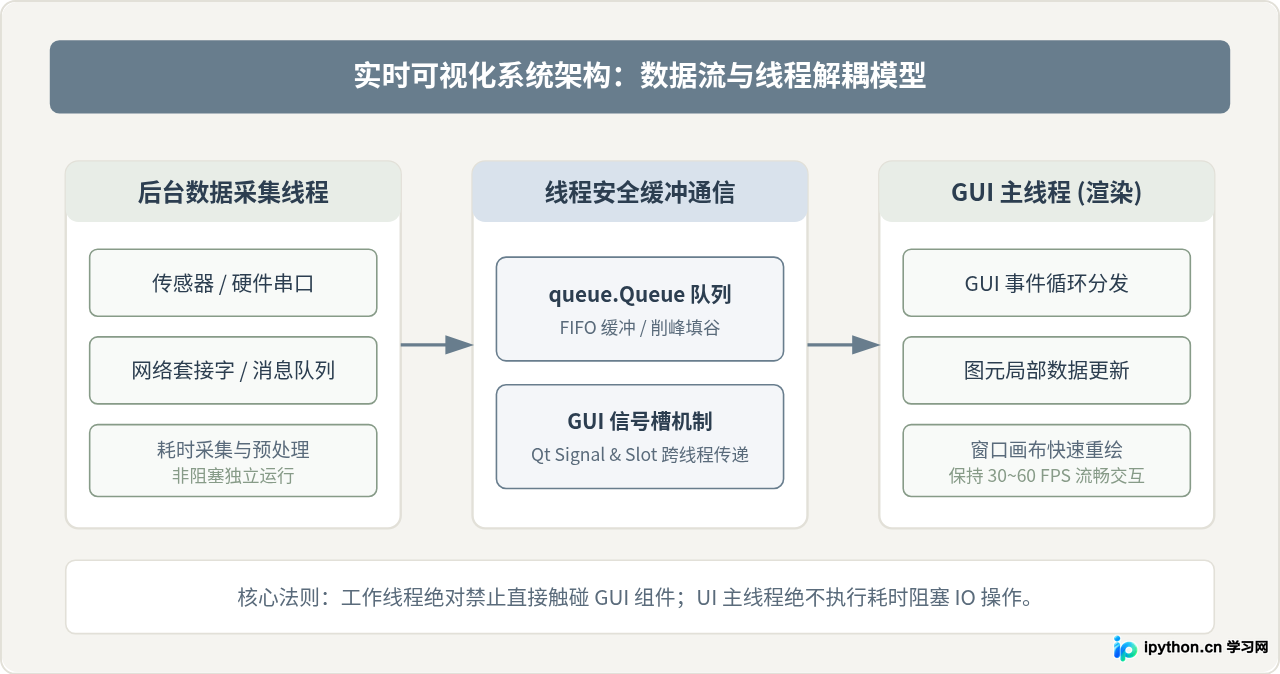

因此，要实现稳定的实时数据流可视化，第一道关卡就是将数据生产与界面渲染在架构上彻底解耦。

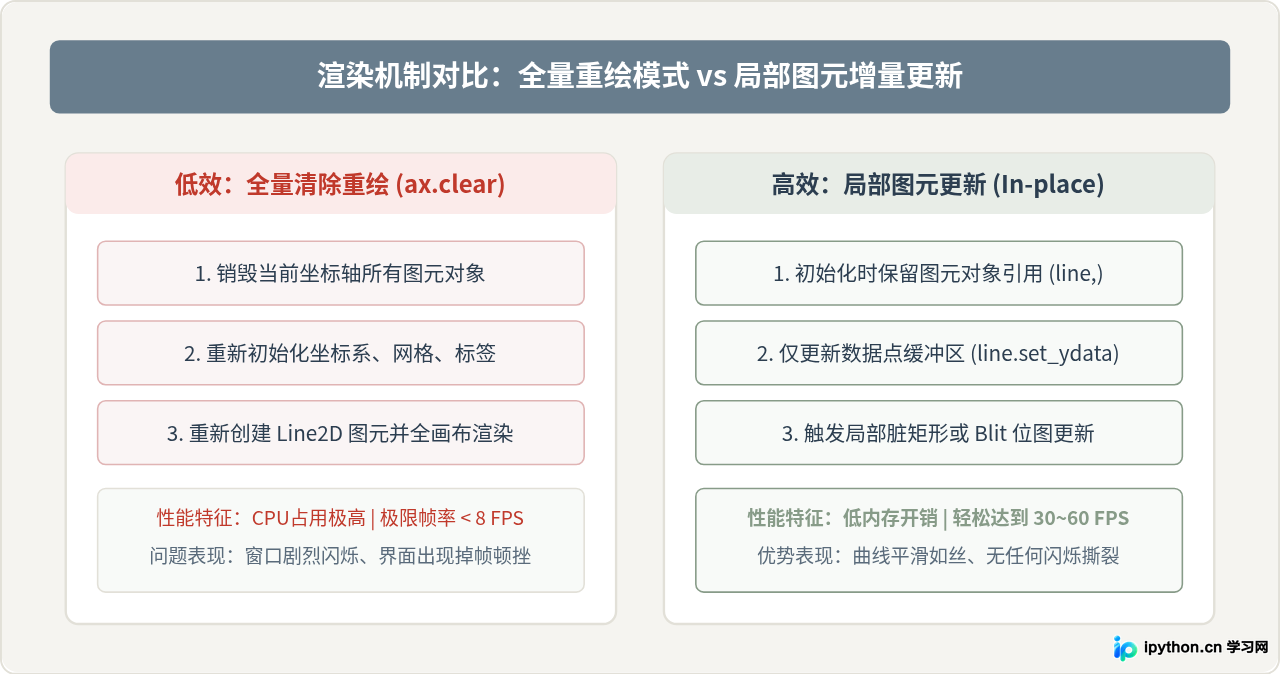

二、性能分水岭：全量重绘 vs 局部图元更新

解决了多线程架构后，许多开发者会遇到第二个瓶颈：即便用了子线程，当数据刷新频率提高到每秒几十次时，CPU占用率瞬间飙升至100%，窗口出现剧烈频闪与卡顿。这通常是因为采用了全量重绘的低效刷新方式。

在 Matplotlib 或其他可视化库中，刷新图形有两种完全不同的底层方式：

• 全量重绘模式（Clear and Redraw）：每次获取新数据时，先调用 ax.clear() 或 plt.clf() 清空整个坐标系，再重新执行 ax.plot()。这种方式不仅每次都要销毁并重新创建图元、重新计算坐标轴刻度、标签和网格，还会触发整个窗口缓冲区的重新分配，导致极限刷新率往往难以突破 5~10 FPS。
• 局部图元更新模式（In-place Data Update）：在程序初始化阶段仅创建一次坐标系和线条对象（如 line, = ax.plot([])），保留图元对象的指针。当新数据到来时，仅调用 line.set_ydata() 或 line.set_data() 更新底层的数值数组，并配合 canvas.draw_idle() 或 Blitting 机制进行局部栅格化。这种方式几乎没有图元重建开销，效率提升数十倍。

三、主流技术路线与四步实现流程

在具体工程实践中，根据刷新频率与交互需求的不同，开发者通常在两大类技术方案中进行选择：

1. Matplotlib FuncAnimation 方案：属于轻量级方案，无需引入额外大型GUI框架，内置 Blitting 支持，适合原型验证、科研仿真以及刷新率要求在 10~30 FPS 的场景。
2. PyQt / PySide + PyQtGraph 方案：专为高性能实时绘图设计，底层采用 C++ 编写的 Qt 图元系统与 OpenGL 硬件加速，能够承受每秒几十万点以上的高吞吐刷新，是工业上位机与专业监控系统的标准选型。

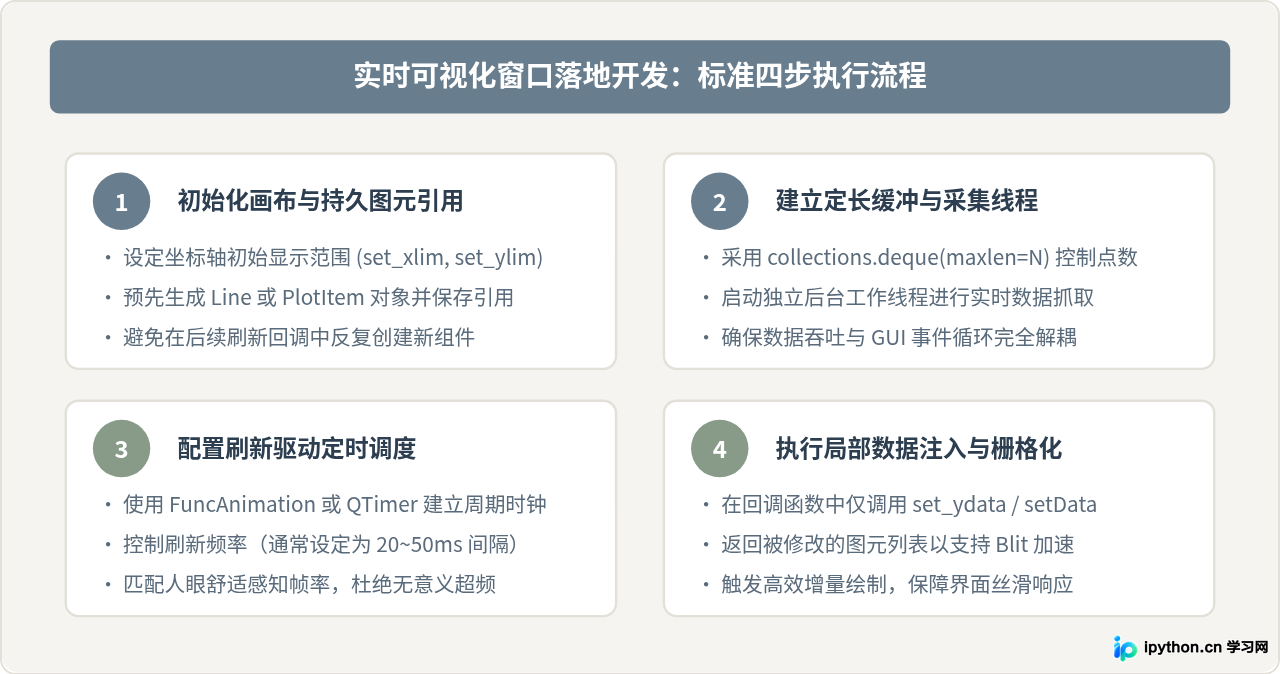

无论选择哪个工具库，构建一个健壮的动态刷新系统都可以归纳为以下四个标准实施步骤：

四、完整实战代码示例

1. 基于 Matplotlib 的通用实现方案

下述示例演示了如何通过后台线程生成正弦波动数据，并通过 collections.deque 维持固定长度的滑动窗口，最后在 FuncAnimation 中利用 set_ydata() 实现增量更新：

import time
import threading
from collections import deque
import numpy as np
import matplotlib.pyplot as plt
import matplotlib.animation as animation

# 1. 基础配置与定长数据缓冲区
MAX_POINTS = 100
data_buffer = deque([0.0] * MAX_POINTS, maxlen=MAX_POINTS)
x_coords = np.arange(MAX_POINTS)
running = True

# 2. 模拟后台数据采集线程
def data_producer():
    step = 0
    while running:
        # 模拟外部传感器输入或算法输出
        val = np.sin(step * 0.1) + np.random.normal(0, 0.1)
        data_buffer.append(val)
        step += 1
        time.sleep(0.03)  # 约 33Hz 采样率

# 启动数据生产线程（设置为守护线程）
producer_thread = threading.Thread(target=data_producer, daemon=True)
producer_thread.start()

# 3. 初始化可视化窗口与持久图元
fig, ax = plt.subplots(figsize=(8, 4.5))
ax.set_xlim(0, MAX_POINTS - 1)
ax.set_ylim(-2.0, 2.0)
ax.set_title("Matplotlib 实时数据刷新演示", fontsize=12)
ax.grid(True, linestyle="--", alpha=0.6)

# 关键：初始化 Line2D 对象并保留引用，绝对不重复调用 plot
line, = ax.plot(x_coords, list(data_buffer), color="#687D8D", lw=2)

# 4. 局部更新回调函数
def update_plot(frame):
    # 直接修改已有图元的数据缓冲区
    line.set_ydata(list(data_buffer))
    # blit=True 时需返回修改过的图元元组
    return (line,)

# 5. 绑定动画驱动（间隔 30ms，开启 blit 加速）
ani = animation.FuncAnimation(
    fig=fig,
    func=update_plot,
    interval=30,
    blit=True,
    cache_frame_data=False
)

plt.tight_layout()
plt.show()

# 退出清理
running = False

2. 面向高频吞吐的 PyQtGraph 生产级方案

当数据更新频率超过 50 FPS，或者单屏需要呈现数万个动态点时，推荐使用 PyQtGraph。以下展示其基础架构骨架：

import sys
import numpy as np
from collections import deque
from PyQt5 import QtWidgets, QtCore
import pyqtgraph as pg

class RealtimePlotWindow(QtWidgets.QMainWindow):
    def __init__(self, parent=None):
        super().__init__(parent)
        self.setWindowTitle("PyQtGraph 高性能实时更新窗口")
        self.resize(800, 450)

        # 1. 窗口及图表初始化
        self.plot_widget = pg.PlotWidget()
        self.setCentralWidget(self.plot_widget)
        self.plot_widget.setBackground("#F5F4F0")
        self.plot_widget.showGrid(x=True, y=True, alpha=0.3)
        self.plot_widget.setYRange(-2.5, 2.5)

        # 2. 持久曲线图元引用
        pen = pg.mkPen(color="#687D8D", width=2)
        self.curve = self.plot_widget.plot(pen=pen)

        # 3. 定长数据缓冲区
        self.max_len = 300
        self.data_y = deque([0.0] * self.max_len, maxlen=self.max_len)
        self.step = 0

        # 4. 定时器驱动更新 (30ms 刷新一次，约 33 FPS)
        self.timer = QtCore.QTimer()
        self.timer.timeout.connect(self.update_data)
        self.timer.start(30)

    def update_data(self):
        # 模拟获取最新采集点
        new_val = np.sin(self.step * 0.08) + np.random.normal(0, 0.15)
        self.data_y.append(new_val)
        self.step += 1

        # 核心：局部更新底层数组，极速无闪烁
        self.curve.setData(np.array(self.data_y))

if __name__ == "__main__":
    app = QtWidgets.QApplication(sys.argv)
    window = RealtimePlotWindow()
    window.show()
    sys.exit(app.exec_())

五、工程实施中的避坑要点

六、方案选型与技术总结

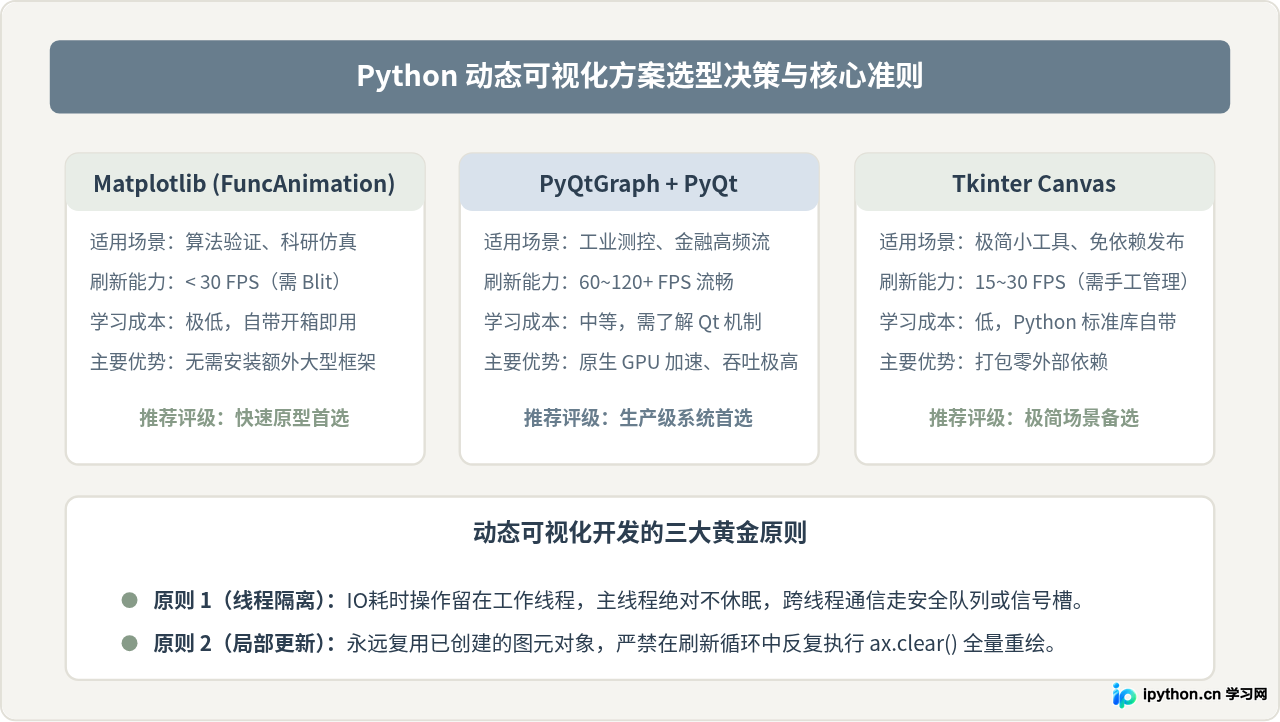

为了在实际项目中快速确定最适合的实现方式，下表和总结图对不同场景的技术方案及核心原则进行了系统梳理：

实现Python可视化窗口的实时刷新并不复杂，关键在于摆脱“单线程死循环+全量重绘”的惯性思路。通过工作线程负责数据采集、线程安全队列传递数据、定时驱动结合局部增量刷新三位一体的设计，就能轻松打造出高吞吐、零延迟、交互丝滑的现代实时监控窗口。
