在 LCD1602 上显示自定义文本：从字模数据到两行字符输出

南乔

发布时间：2026-08-24 | 60人浏览过

原创

前言

很多人在刚接触 LCD1602 时，能跑通例程，却不清楚“字符怎么从字模表变成屏幕上的两行内容”。这篇文章直接围绕一个可验证的目标展开：在 LCD1602 上显示 Experiment is done! 和 2024-06-18。你可以顺着代码看清 51 单片机如何映射 LCD 寄存器、何时检查忙状态，以及两行文本分别是怎样被写入显示缓冲区的。

先明确这次要显示什么

本次任务很直接：根据字模表准备字符数据，并让 LCD1602 最终显示以下两行内容：

Experiment is done!
2024-06-18

LCD1602 是一个 16 列、2 行的字符液晶模块，适合这类固定文本显示。原例中先在仿真软件里完成连线，再在编程环境中写入控制代码；真正决定屏幕内容的关键，是把目标字符串对应的字符编码整理进数组，再按 LCD 的写入时序送到指定地址。

换句话说，这个例子的核心不是“如何画仿真图”，而是三件事：准备显示数据、建立对 LCD 控制寄存器的访问、按初始化和写入顺序把字符送上屏。

字符数据和 LCD 寄存器如何准备

代码首先引入了与 51 单片机开发相关的头文件：

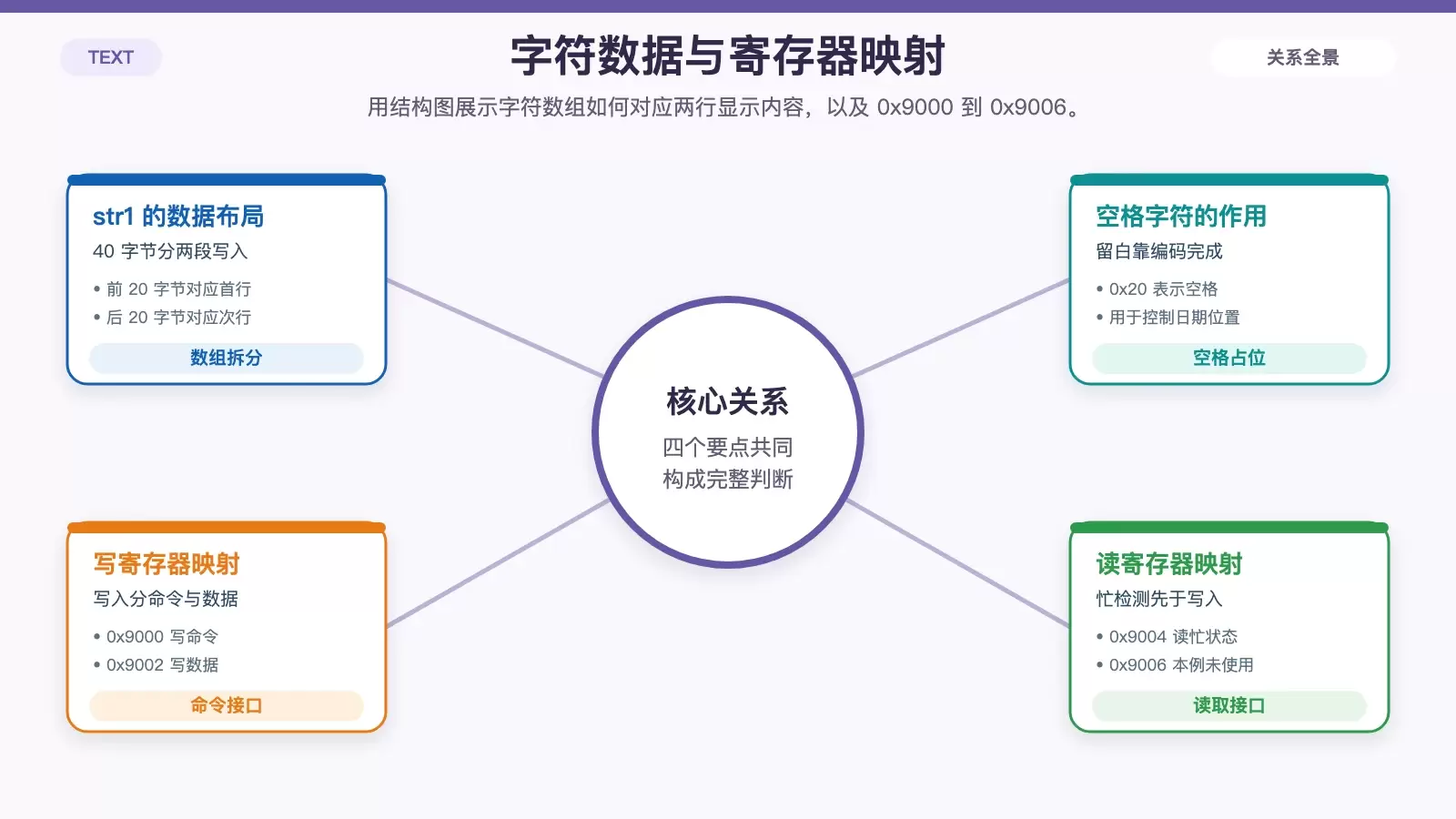

LCD1602 数据准备与寄存器映射关系图 — **字符数据与寄存器映射**用结构图展示字符数组如何对应两行显示内容，以及 0x9000 到 0x9006。

#include <reg51.h>
#include <stdio.h>

接下来定义了一组字符数组和 LCD 对应的存储器映射地址。这里的 str1 并不是直接写字符串，而是提前把要显示的字符按字模表对应的编码填入数组中。数组前 20 个字节用于第一段显示数据，后 20 个字节用于第二段显示数据。

unsigned char str1[]={0x45,0x78,0x70,0x65,0x72,0x69,0x6D,0x65,0x6E,0x74,0x20,0x69,0x73,0x20,0x64,0x6F,0x6E,0x65,0x21,0x20,
   0x20,0x20,0x20,0x20,0x20,0x32,0x30,0x32,0x34,0x2D,0x30,0x36,0x2D,0x31,0x38,0x20,0x20,0x20,0x20,0x20};

xdata unsigned char  LCD_CMD_WR   _at_ 0x9000;
xdata unsigned char LCD_DATA_WR  _at_ 0x9002;
xdata unsigned char LCD_BUSY_RD  _at_ 0x9004;
xdata unsigned char LCD_DATA_RD  _at_ 0x9006;

这里有两个要点值得单独看清：

字符数组为什么要手动写成十六进制

因为这个例子是按字模表思路组织数据的。像 0x45、0x78、0x70 这些值，最终会被当作 LCD 字符编码送入显示模块，对应组成 Experiment is done!；后半段的 0x32 0x30 0x32 0x34 等则对应 2024-06-18。

其中还刻意加入了多个 0x20，也就是空格。这么做的作用是控制两行文字在显示中的留白，让日期出现在第二行合适的位置，而不是紧贴前一段内容。

四个地址分别负责什么

这几个 xdata 变量通过 _at_ 关键字直接映射到外部数据存储器地址，等于把 LCD 控制器寄存器“起了变量名”。

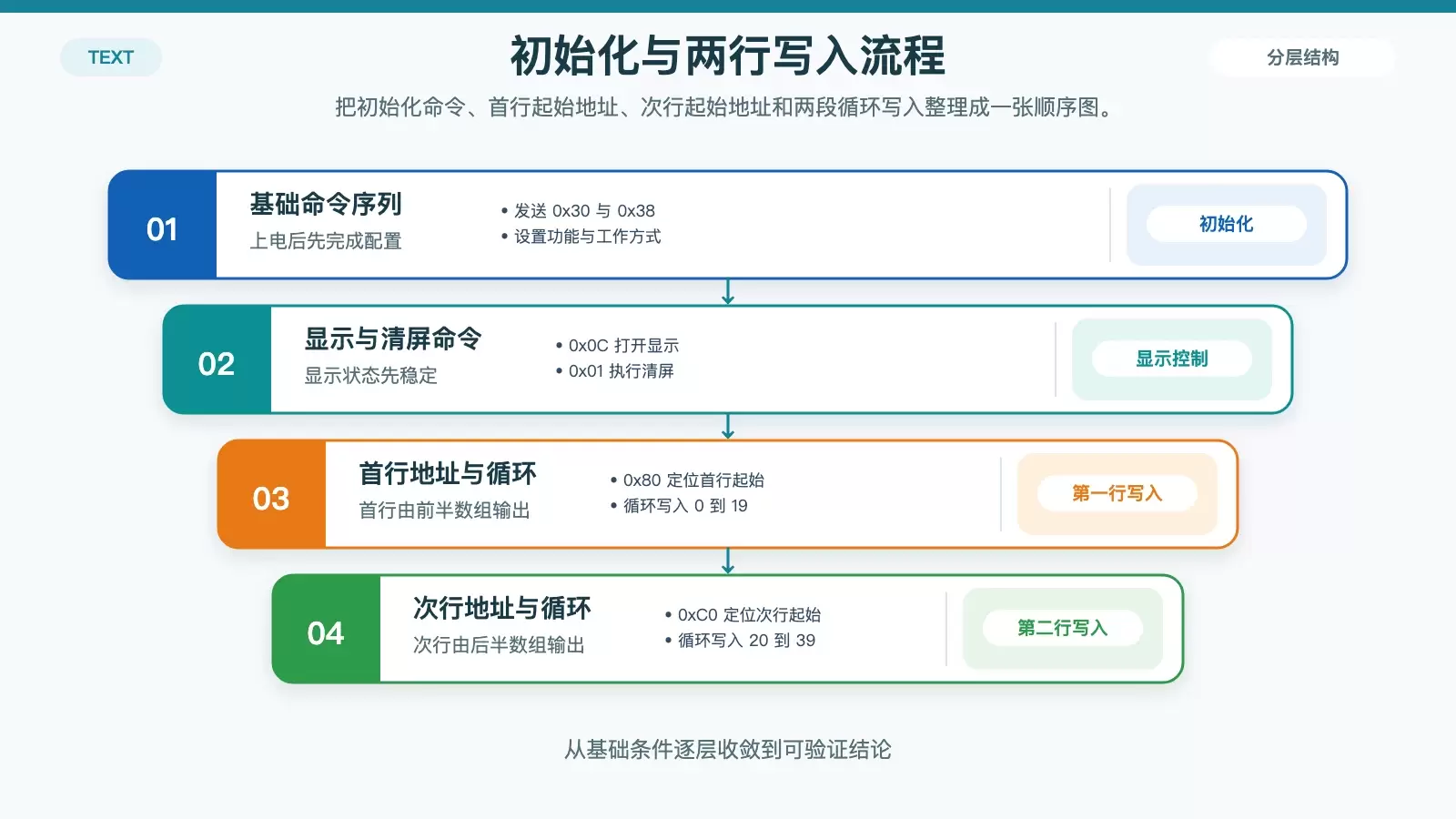

LCD1602 初始化与双行写入顺序图 — **初始化与两行写入流程**把初始化命令、首行起始地址、次行起始地址和两段循环写入整理成一张顺序图。

LCD_CMD_WR 映射到 0x9000，用于写命令
LCD_DATA_WR 映射到 0x9002，用于写显示数据
LCD_BUSY_RD 映射到 0x9004，用于读取忙状态
LCD_DATA_RD 映射到 0x9006，用于读取数据

需要注意的是，这个示例里实际用到的是写命令、写数据和读取忙状态，LCD_DATA_RD 定义出来了，但后续并没有参与显示流程。

写命令和写数据前为什么都要检查忙状态

LCD1602 不是任何时刻都能立即接收新内容。为了避免上一个操作还没完成就写入下一条命令，代码把“等待 LCD 空闲”放进了两个基础函数里：

void LCD_WriteCommand(unsigned char c)
{
	while(LCD_BUSY_RD & 0x80);
	LCD_CMD_WR = c;
}

void LCD_WriteData(unsigned char d)
{
	while(LCD_BUSY_RD & 0x80);
	LCD_DATA_WR = d;
}

这里通过读取 LCD_BUSY_RD 的最高位来判断 LCD 是否忙碌：

最高位为 1：LCD 正忙，继续等待
最高位为 0：LCD 空闲，可以写入

这一步非常关键。无论是初始化命令，还是后面真正显示的字符数据，都会经过这个判断。也就是说，代码把 LCD 的基础时序控制收口到了两个函数里，主函数只负责决定“写什么”和“写到哪一行”，逻辑会更清晰。

从工程角度看，这种写法也更稳妥。后面如果你要扩展为显示别的字符串，甚至做光标移动、清行、滚动显示，也都可以继续复用这两个底层接口。

主函数怎样把两行文本写到 LCD1602

真正完成显示的是 main 函数。它先初始化 LCD1602，再分别定位到两行起始地址，把数组中的内容按顺序送出去。

void main(void)
{
	unsigned int i;

	//LCD1602初始化
	LCD_WriteCommand(0x30);
	LCD_WriteCommand(0x38);
	LCD_WriteCommand(0x0C);
	LCD_WriteCommand(0x01);
	LCD_WriteCommand(0x06);
	LCD_WriteCommand(0x01);

    // 写第一行字符
    LCD_WriteCommand(0x80);

   for(i=0;i<20;i++)
      LCD_WriteData(str1[i]);


    //写第二行字符
    LCD_WriteCommand(0xC0);
    for(i=20;i<40;i++){
     LCD_WriteData(str1[i]);
    }

  while(1);

}
