在学习 UML 概念模型时，通常需要先把三大要素分清：UML 构建模块、规则连接构建模块、UML 的公共机制。本文聚焦第一部分，把 UML 构建模块拆成“事物、关系、图”三条主线来讲，并补齐各自的典型类型与作用。读完后，你不仅能知道这些名词分别指什么，也能判断它们在建模时各自负责表达哪一层信息。
UML 构建模块由哪三部分组成
UML 构建模块可以概括为三类：
- 事物
- 关系
- 图
可以把它理解为：先有建模时要表达的对象和行为，也就是“事物”；再用“关系”说明它们之间如何关联；最后通过“图”把这些内容组织成可读的模型表达。
事物：UML 中真正被表达的内容
事物是实体抽象化的最终结果，也是 UML 构建块里最核心的一部分。按照作用不同，事物可以分为四类：
- 结构事物
- 行为事物
- 分组事物
- 注释事物
结构事物：描述模型中的静态部分
结构事物用来呈现概念或实体本身，是软件建模中最常见的一类元素。它们主要回答“系统里有什么”。
- 类（class）：具有相同属性、方法、关系和语义的对象集合。
- 接口（interface）：类或组件对外提供的服务（操作），描述对外可见的动作。
- 协作（collaboration）：定义元素之间的相互作用。
- 用例（use case）：定义执行者与系统之间为实现某个业务目标而发生的交互。
- 组件（component）：描述物理系统的一部分。
- 节点（node）：在运行时存在的物理元素。
如果把 UML 看成一张系统地图，那么类、接口、组件、节点等结构事物，就是地图上那些可以被明确标识出来的“实体”。
行为事物：描述模型中的动态部分
行为事物对应 UML 模型中会随时间变化的内容，更接近“系统在做什么”。它代表语义里的“动词”，主要包括两类：
- 交互：一种行为，表现为一组元素之间通过消息交换来完成特定任务。
- 状态机：由一系列对象状态组成，用来描述对象生命周期中的状态变化。
这部分通常用于说明对象之间如何协作，以及对象在不同事件触发下如何切换状态。
分组事物：用包组织模型内容
分组事物可以理解为 UML 里的“盒子”，用于组织模型内容。目前它只有一种形式：包（package）。
无论是结构事物、行为事物，还是其他分组内容，都可以被放入同一个包中。它的作用主要是帮助开发阶段梳理模型结构，而不是表示运行时实体。
这里要特别区分两个容易混淆的概念：
- 包（package）：概念层面的组织方式，存在于开发阶段。
- 组件（component）：系统中的物理组成部分，强调运行时或部署层面的存在。
注释事物：为模型补充说明和约束
注释事物用于记录 UML 模型元素的说明、意见和约束。它只有一种形式：注释。
注释本身不改变模型结构，但能帮助读者理解设计意图，尤其适合标明限制条件、补充背景或解释特殊规则。
关系：UML 元素之间如何连接

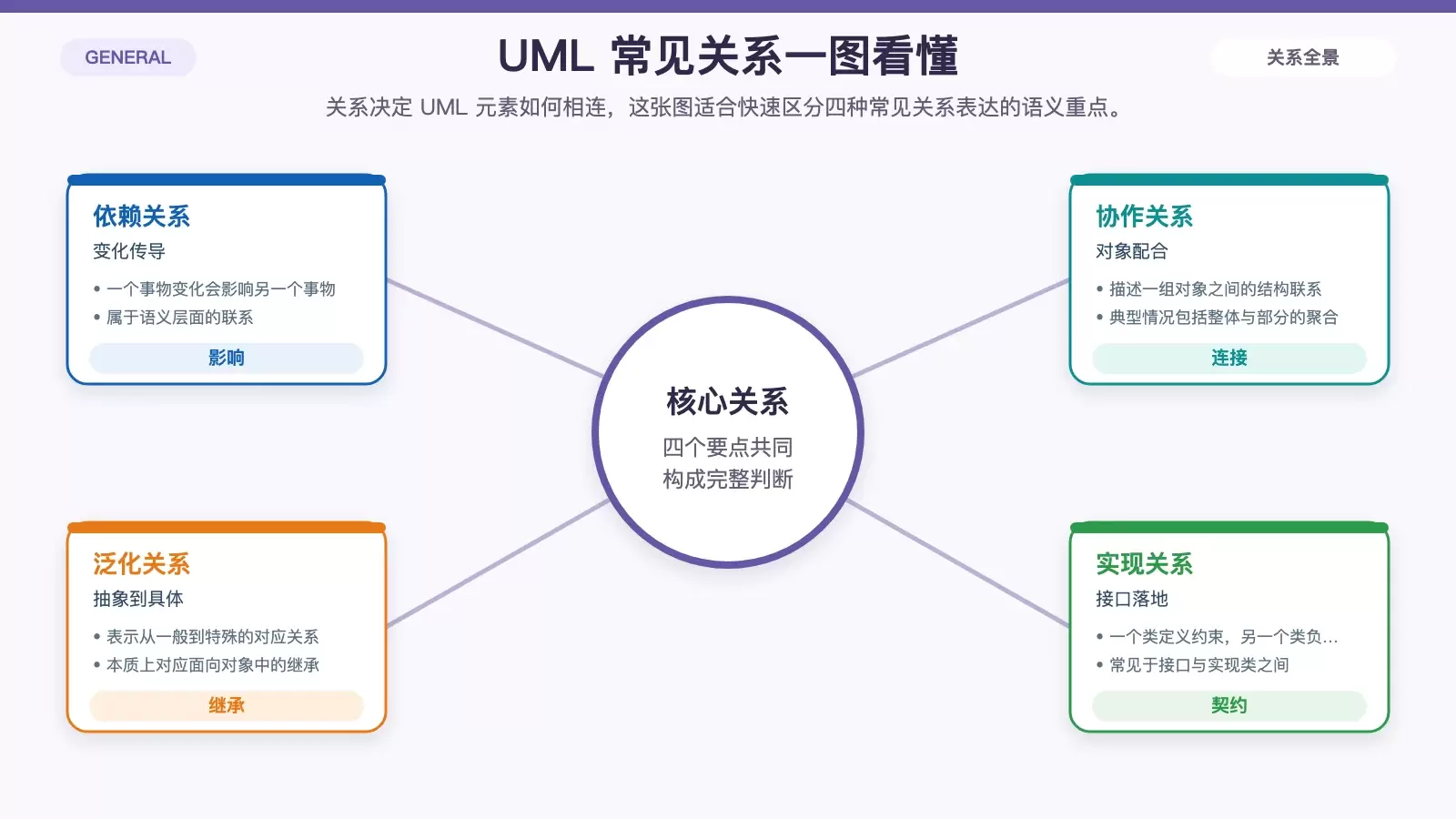

关系是 UML 的另一组核心构建块，用来说明各类元素之间如何彼此相关。它表达的是“这些元素之间是什么关系”，而不是“元素本身是什么”。UML 中常见的四种关系如下：
依赖关系
依赖是两件事物之间的语义联系，其中一个事物发生变化，可能会影响另一个事物。
这种关系通常比较松散，但在设计时很关键，因为它意味着修改一处可能带来连带影响。
协作关系
这里的协作可以理解为一组对象之间的连接关系，典型情况包括聚合关系，也就是整体与部分之间的结构联系。
它强调的不是继承，而是对象之间如何组成、更如何配合。
泛化关系
泛化描述的是从一般到特殊的关系，本质上就是面向对象中的继承关系。
可以把它理解为：某个更具体的元素，归属于一个更一般的抽象概念之下。
实现关系
实现是类之间的一种语义关系，其中一个类规定契约，另一个类负责保证该契约被执行。
在实际建模中，这种关系常用于接口与实现类之间的表达。
图：把事物和关系组织成可读模型
图是 UML 构建模块的最终输出形式。前面的“事物”提供内容，“关系”提供连接方式，而“图”则把它们组织成完整的系统表达。

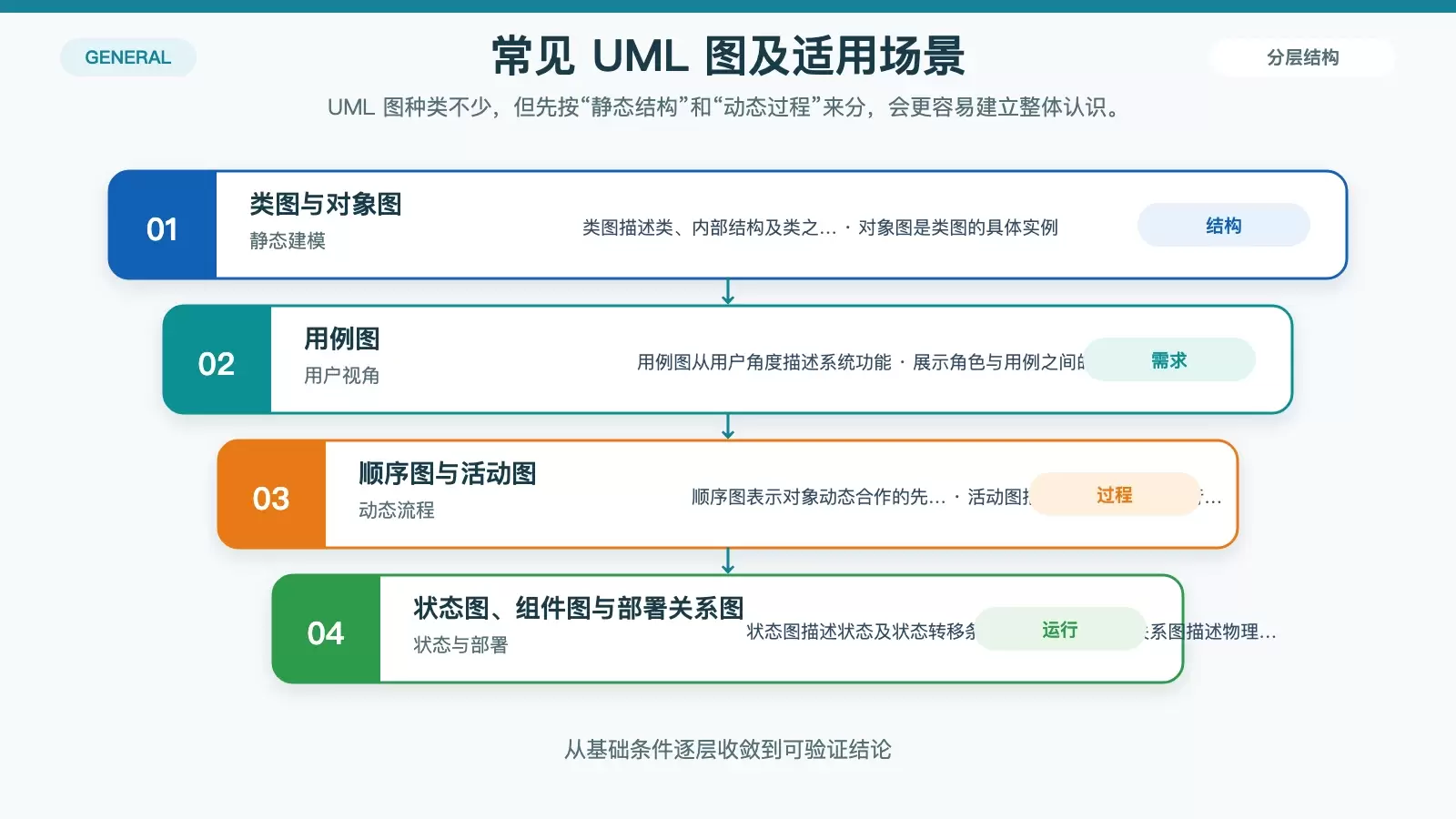

不同类型的图，侧重点并不相同。UML 中常见的图包括：
- 类图：描述系统包含哪些类、类的内部结构以及类之间的关系。
- 对象图：类图的一个具体实例。
- 用例图：从用户视角描述系统功能与需求，展示角色和用例之间的关系。
- 顺序图：表示对象之间动态协作的先后顺序。
- 协作图：描述对象之间的协作关系。
- 活动图：描述系统中各种活动的执行顺序。
- 状态图：描述对象可能出现的状态，以及事件发生时的状态转移条件。
- 部署关系图：定义系统中软硬件的物理体系结构。
- 组件图：描述代码部件的物理结构及各部件之间的依赖关系。
可以简单理解为：静态结构更适合用类图、对象图、组件图来表达；动态过程则更常通过顺序图、活动图、状态图来说明。
怎么整体理解 UML 构建模块
如果你刚开始接触 UML，可以按下面这个顺序理解：
- 先看事物，明确模型里到底要表达哪些对象、行为和说明。
- 再看关系，理解这些元素之间是依赖、协作、泛化还是实现。
- 最后看图，判断应该用哪一种图把信息组织出来。
这样学习 UML 会更顺：不是先死记图形符号，而是先弄清每个构建块在模型中承担什么职责。
小结
UML 构建模块的核心可以归纳为三点：事物负责表达内容，关系负责连接内容，图负责呈现内容。事物又可细分为结构事物、行为事物、分组事物和注释事物；关系常见为依赖、协作、泛化和实现；图则用于把这些元素整合成可读的系统模型。
后续继续学习 UML 各类图时，这套“先元素、后关系、再成图”的框架会更容易帮助你建立整体认识。
