Python OpenCV 常用图形绘制方法：线段、矩形、圆形、椭圆与文本
本文详细介绍使用 Python OpenCV 库在图像上绘制常用图形的方法，涵盖线段、圆形、矩形、椭圆及文本添加。文章通过具体代码示例解析了各函数的参数含义，包括坐标、颜色、粗细及字体类型，帮助开发者快速掌握图像标注与基础绘图技巧。
近期学习了 Python OpenCV 库，特此分享利用 OpenCV 在图像上绘制常见几何图形与文本的具体实现方式。
本案例演示了如何在图像中绘制线段、圆形、矩形、椭圆以及添加文字，所有功能均基于 OpenCV2 接口实现。
具体实现步骤如下。
1）绘制线段：cv.line
该函数用于在指定图像中绘制一条直线段。
# 绘制线段
# 参数1：图片
# 参数2：起点
# 参数3：终点
# 参数4：BGR颜色
# 参数5：宽度
cv2.line(img, (60, 40), (90, 90), (255, 255, 255), 2);
各参数具体含义如下。
| 参数 | 值 | 说明 |
|---|---|---|
| 参数1 | img | 原图片 |
| 参数2 | (60, 40） | 线段起点坐标（像素） |
| 参数3 | (90, 90） | 线段终点坐标（像素） |
| 参数4 | (255, 255, 255） | BGR颜色（0 - 255） |
| 参数5 | 2 | 线段宽度 |
2）绘制圆形：cv.circle
该函数用于在指定图像中绘制一个圆形。
# 绘制圆形
# 参数1：图片
# 参数2：圆心
# 参数3：半径
# 参数4：BGR颜色
# 参数5：宽度 值为-1时填充
cv2.circle(img, (140, 120), 60, (0, 0, 255), 2);
各参数具体含义如下。
| 参数 | 值 | 说明 |
|---|---|---|
| 参数1 | img | 原图片 |
| 参数2 | (140, 120） | 圆心的坐标（像素） |
| 参数3 | 60 | 圆的半径（像素） |
| 参数4 | (0, 0, 255） | BGR颜色（0 - 255） |
| 参数5 | 2 | 线段宽度，为-1时进行填充 |
3）绘制矩形：cv.rectangle
该函数用于在指定图像中绘制一个矩形框。
# 绘制矩形
# 参数1：图片
# 参数2：左上角
# 参数3：右下角
# 参数4：BGR颜色
# 参数5：宽度 值为-1时填充
cv2.rectangle(img, (220, 50), (380, 220), (0, 255, 0), 2);
各参数具体含义如下。
| 参数 | 值 | 说明 |
|---|---|---|
| 参数1 | img | 原图片 |
| 参数2 | (220, 50） | 左上角的坐标（像素） |
| 参数3 | (380, 220） | 右下角的坐标（像素） |
| 参数4 | (0, 255, 0） | BGR颜色（0 - 255） |
| 参数5 | 2 | 线段宽度，为-1时进行填充 |
4）绘制椭圆：cv.ellipse
在图像中绘制椭圆，其涉及的参数相对较多，需仔细配置。
# 绘制椭圆
# 参数1：图片
# 参数2：圆心
# 参数3：横纵轴长
# 参数4：倾斜角度
# 参数5：绘制起点角度
# 参数6：绘制终点角度
# 参数7：BGR颜色
# 参数8：宽度 值为-1时填充
cv2.ellipse(img, (60, 20), (60, 20), 0, 0, 360, (255, 255, 255), 2);
各参数具体含义如下。
| 参数 | 值 | 说明 |
|---|---|---|
| 参数1 | img | 原图片 |
| 参数2 | (60, 20） | 椭圆中心坐标（像素） |
| 参数3 | (60, 20） | 椭圆横、纵的距离（像素） |
| 参数4 | 0 | 椭圆倾斜角度（0-360） |
| 参数5 | 0 | 绘制起点角度（0-360） |
| 参数6 | 0 | 绘制终点角度（0-360） |
| 参数7 | (255, 255, 255） | BGR颜色（0 - 255） |
| 参数8 | 2 | 线段宽度，为-1时进行填充 |
5）添加文本：cv.putText
该函数用于在图像指定位置显示文本内容。
# 添加文字
# 参数1：图片
# 参数2：文本内容
# 参数3：文字位置
# 参数4：文字类型
# 参数5：文字大小
# 参数6：BGR颜色
# 参数7：文字粗细
cv2.putText(img, "phone", (15, 30), cv2.FONT_HERSHEY_COMPLEX, 1, (0, 0, 255), 1);
各参数具体含义如下。
| 参数 | 值 | 说明 |
|---|---|---|
| 参数1 | img | 原图片 |
| 参数2 | “phone” | 文本内容 |
| 参数3 | (15, 30） | 文本左上角坐标位置（像素） |
| 参数4 | cv2.FONT_HERSHEY_COMPLEX | 文字类型 |
| 参数5 | 1 | 文字大小 |
| 参数7 | (255, 255, 255） | BGR颜色（0 - 255） |
| 参数8 | 1 | 字体粗细 |
OpenCV 支持多种文字字体类型，主要包括：
1、cv.FONT_HERSHEY_SIMPLEX 正常尺寸无衬线字体 2、cv.FONT_HERSHEY_PLAIN 小尺寸无衬线字体 3、cv.FONT_HERSHEY_DUPLEX 正常尺寸（类型 1 的复制版） 4、cv.FONT_HERSHEY_COMPLEX 正常尺寸有衬线字体 5、cv.FONT_HERSHEY_TRIPLEX 正常尺寸有衬线（类型 4 的复杂版） 6、cv.FONT_HERSHEY_COMPLEX_SMALL （类型 4 的小尺寸版本） 7、cv.FONT_HERSHEY_SCRIPT_SIMPLEX 手写风格字体 8、cv.FONT_HERSHEY_SCRIPT_COMPLEX （类型 7 的复杂版）
建议尝试上述不同字体，以观察并选择最适合的显示效果 (^_ ^)。

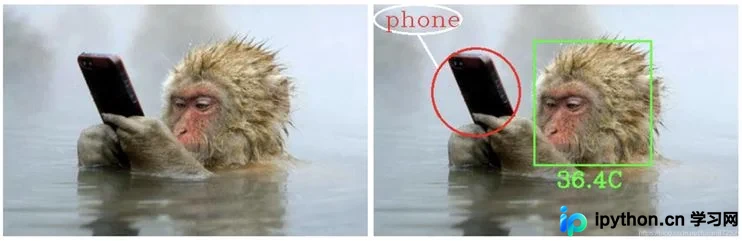

完整实现代码如下。
import cv2
# 读取图片。
img = cv2.imread("img.jpeg");
# 绘制线段
# 参数1：图片
# 参数2：起点
# 参数3：终点
# 参数4：BGR颜色
# 参数5：宽度
cv2.line(img, (60, 40), (90, 90), (255, 255, 255), 2);
# 绘制圆形
# 参数1：图片
# 参数2：圆心
# 参数3：半径
# 参数4：BGR颜色
# 参数5：宽度 值为-1时填充
cv2.circle(img, (140, 120), 60, (0, 0, 255), 2);
# 绘制椭圆
# 参数1：图片
# 参数2：圆心
# 参数3：横纵轴长
# 参数4：倾斜角度
# 参数5：绘制起点角度
# 参数6：绘制终点角度
# 参数7：BGR颜色
# 参数8：宽度 值为-1时填充
cv2.ellipse(img, (60, 20), (60, 20), 0, 0, 360, (255, 255, 255), 2);
# 绘制矩形
# 参数1：图片
# 参数2：左上角
# 参数3：右下角
# 参数4：BGR颜色
# 参数5：宽度 值为-1时填充
cv2.rectangle(img, (220, 50), (380, 220), (0, 255, 0), 2);
# 添加文字
# 参数1：图片
# 参数2：文本内容
# 参数3：文字位置
# 参数4：文字类型
# 参数5：文字大小
# 参数6：BGR颜色
# 参数7：文字粗细
cv2.putText(img, "phone", (15, 30), cv2.FONT_HERSHEY_COMPLEX, 1, (0, 0, 255), 1);
cv2.putText(img, "36.4C", (250, 250), cv2.FONT_HERSHEY_COMPLEX, 1, (0, 255, 0), 2);
# 显示图像
cv2.imshow("title", img);
# 进程不结束，一直保持显示状态
cv2.waitKey(0);
#销毁所有窗口
cv2.destroyAllWindows();
至此，关于 Python OpenCV 常用图形绘制方法（包括线段、矩形、圆形、椭圆及文本）的介绍已完成。如需了解更多 Python OpenCV 图形绘制相关内容，可搜索本站往期文章或继续阅读后续系列文章，感谢大家的支持！
