OpenCV与YOLOv3实现高效目标检测实战

Ryan

发布时间：2026-10-14 | 4人浏览过

原创

本文详解如何利用OpenCV的DNN模块加载并运行YOLOv3模型进行目标检测。文章梳理了从R-CNN到YOLO系列算法的演进，重点解析YOLOv3的多尺度预测架构。通过Python代码示例，演示了图像预处理、Blob转换、前向传播及非极大值抑制（NMS）的完整流程，旨在提供一份清晰、可复现的目标检测实现指南。

近期工作中涉及目标检测任务，笔者利用晚间和上午时间快速梳理了相关技术，并成功实现了基于OpenCV的目标检测功能。

鉴于网络资料繁杂，检索资源耗时较多，特此整理这段时间的学习成果与实践经验，供有兴趣的读者参考学习。

目标检测概况

目标检测定义

简而言之，目标检测的任务是接收图片或视频输入，经过算法处理，输出目标的位置坐标（如左上角和右下角坐标）、预测类别以及预测置信度（confidence）。

以Faster R-CNN算法为例：输入一个batch（batch size可为1）的图片或视频，网络直接输出格式为：[batchId, classId, confidence, left, top, right, bottom]，其中batchId、classId、confidence、left、top、right、bottom均为标量。batchId表示该batch中图片的索引（index），后四个标量代表目标位置信息，即左上角和右下角像素点的坐标。

目标检测算法演进

从历史脉络来看：

早期采用手工特征提取算法，如VJ、HOG、DPM。

R-CNN算法（2014年）是最早的基于深度学习目标检测器之一，采用两级网络结构：1）需借助选择性搜索等算法提出可能包含对象的候选边界框；2）将这些区域输入CNN进行分类。

R-CNN算法的主要问题是仿真速度慢，且并非完整的端到端目标检测器。

Fast R-CNN算法（2014年末）对原始R-CNN进行了显著改进，提升了准确度并减少了前向传播所需时间。

然而，该模型仍依赖外部区域搜索算法。

Faster R-CNN算法（2015年）实现了真正的端到端深度学习目标检测。它摒弃了选择性搜索，转而依赖：

（1）完全卷积的区域提议网络（RPN, Region Proposal Network），用于预测对象边界框及“对象”分数（量化该区域包含物体的可能性）。

（2）将RPN的输出传递给R-CNN组件以进行最终分类和标记。

R-CNN系列算法均采用two-stage策略。其特点是检测结果通常非常准确，但仿真速度极慢，即使在GPU上也仅能达到5 FPS。

One-stage方法包括：YOLO（2015）、SSD（2015年末），以及基于这两者改进的各论文提出的算法。这些算法的基本思路是：在图片不同位置进行密集均匀抽样，抽样时可采用不同尺度和长宽比，随后利用CNN提取特征并直接进行分类与回归。

整个过程仅需一步，因此优势在于速度快，但训练难度较大。

YOLOv3（2018年）是YOLO作者提出的第三个版本（此前还提出过YOLOv2及其tinny版本，tinny版本经压缩后速度更快但准确率降低）。YOLOv3支持80类物体的目标检测，完整类别列表[戳这里]: https://github.com/pjreddie/darknet/blob/master/data/coco.names

时间线：

YOLOv3模型简介

性能介绍

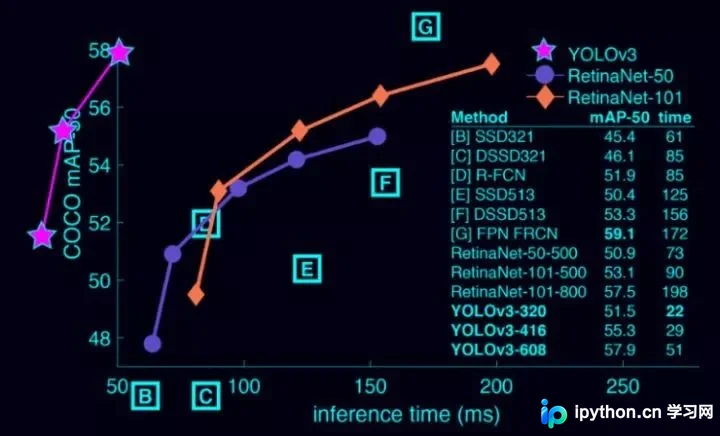

首先，YOLOv3功能强大（否则无需使用）。速度方面，它比R-CNN快1000倍，比Fast R-CNN快100倍。在检测准确率方面，它并非最高：YOLOv3-608比DSSD更高，接近FPN。但其速度不足后两者的1/3。

从下图也可以看出：

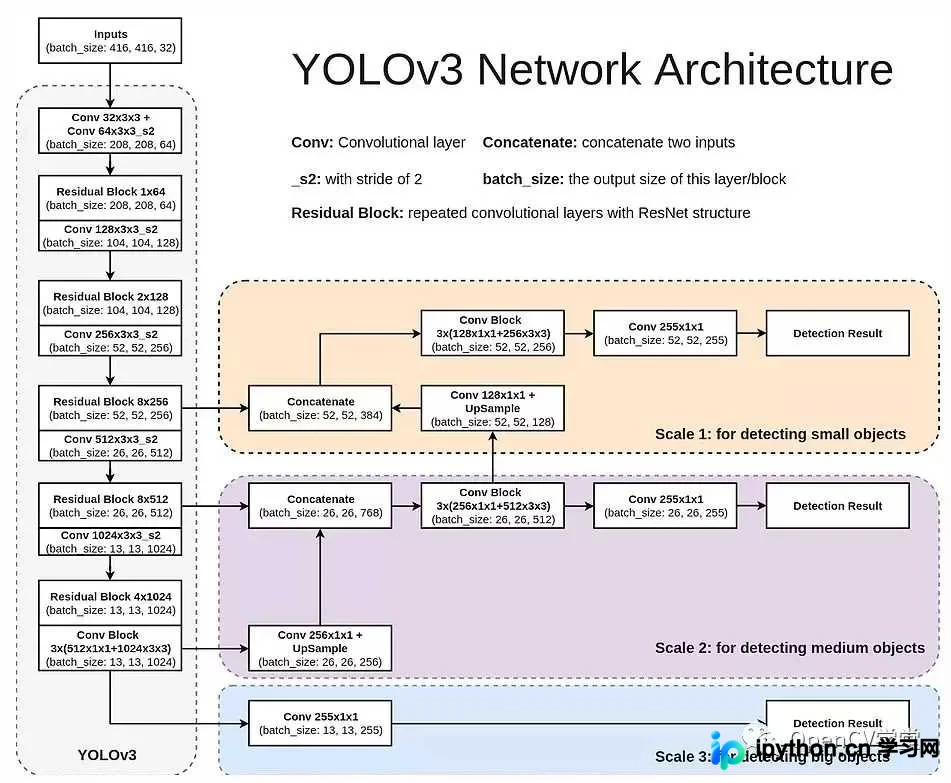

架构介绍

可以看出，其架构由一系列卷积、残差连接、上采样组成。特点在于，它将预测分为三个尺度（Scale）进行（见图中三个彩色框），并在三个scale分别输出。

OpenCV-Python实现

为何选择OpenCV？

OpenCV（3.4.2+版本）的DNN（Deep Neural Network-DNN）模块封装了Darknet框架，该框架是：

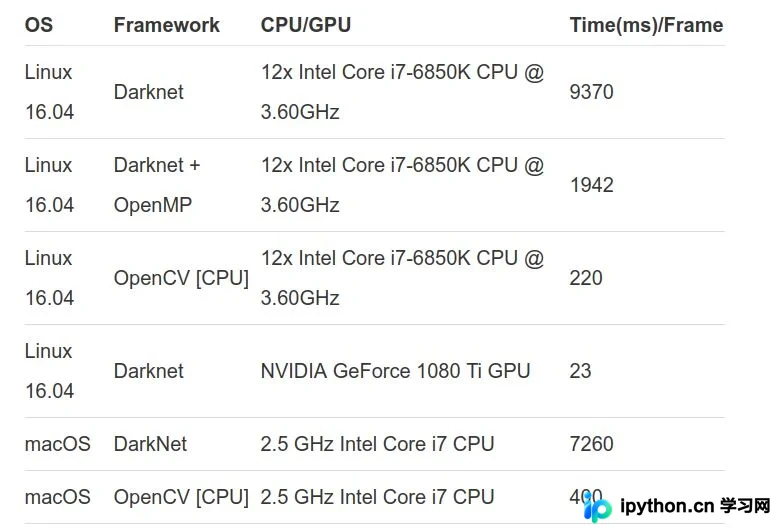

自主开发的，封装了YOLO算法。基于这一层关系，我们可以使用OpenCV方便地调用YOLO的各个版本，且有数据（见下）证明OpenCV的DNN模块在CPU上的实现速度比使用OpenML的Darknet快9倍。

正文

我将先结合脚本片段进行讲解，随后给出该脚本的完整代码。

首先

引入库


import numpy as np
import cv2 as cv
import os
import time

参数设置：


yolo_dir = '/home/hessesummer/github/NTS-Net-my/yolov3'  # YOLO文件路径
weightsPath = os.path.join(yolo_dir, 'yolov3.weights')  # 权重文件
configPath = os.path.join(yolo_dir, 'yolov3.cfg')  # 配置文件
labelsPath = os.path.join(yolo_dir, 'coco.names')  # label名称
imgPath = os.path.join(yolo_dir, 'test.jpg')  # 测试图像
CONFIDENCE = 0.5  # 过滤弱检测的最小概率
THRESHOLD = 0.4  # 非最大值抑制阈值

权重文件、配置文件、label名称的下载地址：


wget https://pjreddie.com/media/files/yolov3.weights
wget https://github.com/pjreddie/darknet/blob/master/cfg/yolov3.cfg
wget https://github.com/pjreddie/darknet/blob/master/data/coco.names

简单来说：

过滤弱检测的最小概率：置信度低于此值的输出将被丢弃；非最大值抑制阈值：允许边界框重叠的程度（多框检测同一物体），供后续NMS算法使用，该算法会根据此值合并有重叠的框。值为0时，不允许框重叠。默认值为0.3。

详细来说：

此处未深入查阅。读者若感兴趣可自行了解。

核心部分1：


# 加载网络、配置权重
net = cv.dnn.readNetFromDarknet(configPath, weightsPath)  ## 利用下载的文件
# print("[INFO] loading YOLO from disk...") ## 可以打印下信息

# 加载图片、转为blob格式、送入网络输入层
img = cv.imread(imgPath)
blobImg = cv.dnn.blobFromImage(img, 1.0/255.0, (416, 416), None, True, False)  ## net需要的输入是blob格式的，用blobFromImage这个函数来转格式
net.setInput(blobImg)  ## 调用setInput函数将图片送入输入层

# 获取网络输出层信息（所有输出层的名字），设定并前向传播
outInfo = net.getUnconnectedOutLayersNames()  ## 前面的yolov3架构也讲了，yolo在每个scale都有输出，outInfo是每个scale的名字信息，供net.forward使用
# start = time.time()
layerOutputs = net.forward(outInfo)  # 得到各个输出层的、各个检测框等信息，是二维结构。
# end = time.time()
# print("[INFO] YOLO took {:.6f} seconds".format(end - start)) ## 可以打印下信息

layerOutputs是二维结构，第0维代表输出层，第1维代表各个检测框。

其他细节均在注释中讲解。

核心部分2：


# 拿到图片尺寸
(H, W) = img.shape[:2]

供后续使用：


# 过滤layerOutputs
# layerOutputs的第1维的元素内容: [center_x, center_y, width, height, objectness, N-class score data]
# 过滤后的结果放入：
boxes = [] # 所有边界框（各层结果放一起）
confidences = [] # 所有置信度
classIDs = [] # 所有分类ID

# # 1）过滤掉置信度低的框框
for out in layerOutputs:  # 各个输出层
    for detection in out:  # 各个框框
        # 拿到置信度
        scores = detection[5:]  # 各个类别的置信度
        classID = np.argmax(scores)  # 最高置信度的id即为分类id
        confidence = scores[classID]  # 拿到置信度

        # 根据置信度筛查
        if confidence > CONFIDENCE:
            box = detection[0:4] * np.array([W, H, W, H])  # 将边界框放会图片尺寸
            (centerX, centerY, width, height) = box.astype("int")
            x = int(centerX - (width / 2))
            y = int(centerY - (height / 2))
            boxes.append([x, y, int(width), int(height)])
            confidences.append(float(confidence))
            classIDs.append(classID)

# # 2）应用非最大值抑制(non-maxima suppression，nms)进一步筛掉
idxs = cv.dnn.NMSBoxes(boxes, confidences, CONFIDENCE, THRESHOLD) # boxes中，保留的box的索引index存入idxs

这里的NMS算法即前文提到的非极大值抑制算法。

应用检测结果，此处用于绘制边界框。


# 得到labels列表
with open(labelsPath, 'rt') as f:
    labels = f.read().rstrip('\n').split('\n')

供后续使用：


# 应用检测结果
np.random.seed(42)
COLORS = np.random.randint(0, 255, size=(len(labels), 3), dtype="uint8")  # 框框显示颜色，每一类有不同的颜色，每种颜色都是由RGB三个值组成的，所以size为(len(labels), 3)
if len(idxs) > 0:
    for i in idxs.flatten(): # indxs是二维的，第0维是输出层，所以这里把它展平成1维
        (x, y) = (boxes[i][0], boxes[i][1])
        (w, h) = (boxes[i][2], boxes[i][3])

        color = [int(c) for c in COLORS[classIDs[i]]]
        cv.rectangle(img, (x, y), (x+w, y+h), color, 2)  # 线条粗细为2px
        text = "{}: {:.4f}".format(labels[classIDs[i]], confidences[i])
        cv.putText(img, text, (x, y-5), cv.FONT_HERSHEY_SIMPLEX, 0.5, color, 2)  # cv.FONT_HERSHEY_SIMPLEX字体风格、0.5字体大小、粗细2px
cv.imshow('目标检测结果', img)
cv.waitKey(0)

第一部分讲解结束，下面展示完整代码：

随后


import numpy as np
import cv2 as cv
import os
import time

yolo_dir = '/home/hessesummer/github/NTS-Net-my/yolov3'  # YOLO文件路径
weightsPath = os.path.join(yolo_dir, 'yolov3.weights')  # 权重文件
configPath = os.path.join(yolo_dir, 'yolov3.cfg')  # 配置文件
labelsPath = os.path.join(yolo_dir, 'coco.names')  # label名称
imgPath = os.path.join(yolo_dir, 'test.jpg')  # 测试图像
CONFIDENCE = 0.5  # 过滤弱检测的最小概率
THRESHOLD = 0.4  # 非最大值抑制阈值

# 加载网络、配置权重
net = cv.dnn.readNetFromDarknet(configPath, weightsPath)  # #  利用下载的文件
print("[INFO] loading YOLO from disk...")  # # 可以打印下信息

# 加载图片、转为blob格式、送入网络输入层
img = cv.imread(imgPath)
blobImg = cv.dnn.blobFromImage(img, 1.0/255.0, (416, 416), None, True, False)   # # net需要的输入是blob格式的，用blobFromImage这个函数来转格式
net.setInput(blobImg)  # # 调用setInput函数将图片送入输入层

# 获取网络输出层信息（所有输出层的名字），设定并前向传播
outInfo = net.getUnconnectedOutLayersNames()  # # 前面的yolov3架构也讲了，yolo在每个scale都有输出，outInfo是每个scale的名字信息，供net.forward使用
start = time.time()
layerOutputs = net.forward(outInfo)  # 得到各个输出层的、各个检测框等信息，是二维结构。
end = time.time()
print("[INFO] YOLO took {:.6f} seconds".format(end - start))  # # 可以打印下信息

# 拿到图片尺寸
(H, W) = img.shape[:2]
# 过滤layerOutputs
# layerOutputs的第1维的元素内容: [center_x, center_y, width, height, objectness, N-class score data]
# 过滤后的结果放入：
boxes = [] # 所有边界框（各层结果放一起）
confidences = [] # 所有置信度
classIDs = [] # 所有分类ID

# # 1）过滤掉置信度低的框框
for out in layerOutputs:  # 各个输出层
    for detection in out:  # 各个框框
        # 拿到置信度
        scores = detection[5:]  # 各个类别的置信度
        classID = np.argmax(scores)  # 最高置信度的id即为分类id
        confidence = scores[classID]  # 拿到置信度

        # 根据置信度筛查
        if confidence > CONFIDENCE:
            box = detection[0:4] * np.array([W, H, W, H])  # 将边界框放会图片尺寸
            (centerX, centerY, width, height) = box.astype("int")
            x = int(centerX - (width / 2))
            y = int(centerY - (height / 2))
            boxes.append([x, y, int(width), int(height)])
            confidences.append(float(confidence))
            classIDs.append(classID)

# # 2）应用非最大值抑制(non-maxima suppression，nms)进一步筛掉
idxs = cv.dnn.NMSBoxes(boxes, confidences, CONFIDENCE, THRESHOLD) # boxes中，保留的box的索引index存入idxs
# 得到labels列表
with open(labelsPath, 'rt') as f:
    labels = f.read().rstrip('\n').split('\n')
# 应用检测结果
np.random.seed(42)
COLORS = np.random.randint(0, 255, size=(len(labels), 3), dtype="uint8")  # 框框显示颜色，每一类有不同的颜色，每种颜色都是由RGB三个值组成的，所以size为(len(labels), 3)
if len(idxs) > 0:
    for i in idxs.flatten():  # indxs是二维的，第0维是输出层，所以这里把它展平成1维
        (x, y) = (boxes[i][0], boxes[i][1])
        (w, h) = (boxes[i][2], boxes[i][3])

        color = [int(c) for c in COLORS[classIDs[i]]]
        cv.rectangle(img, (x, y), (x+w, y+h), color, 2)  # 线条粗细为2px
        text = "{}: {:.4f}".format(labels[classIDs[i]], confidences[i])
        cv.putText(img, text, (x, y-5), cv.FONT_HERSHEY_SIMPLEX, 0.5, color, 2)  # cv.FONT_HERSHEY_SIMPLEX字体风格、0.5字体大小、粗细2px
cv.imshow('detected image', img)
cv.waitKey(0)

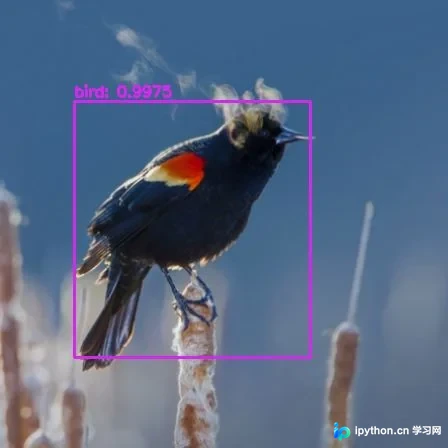

结果展示：
