Python OpenCV实现Harris角点检测：原理与代码详解

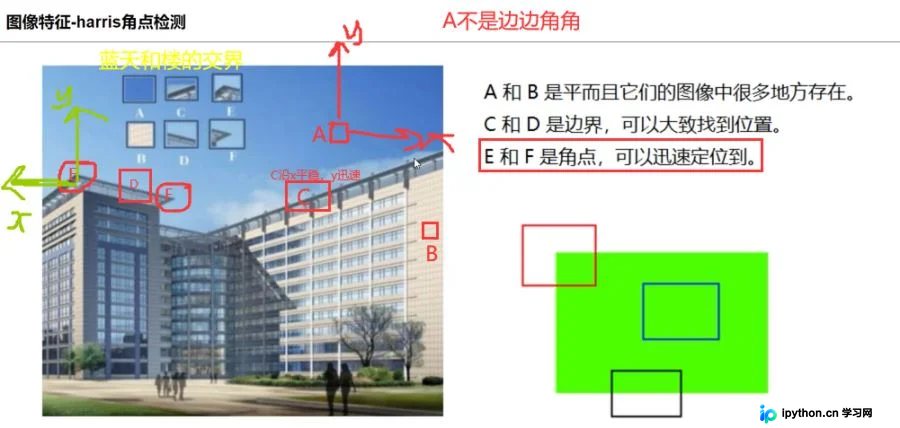

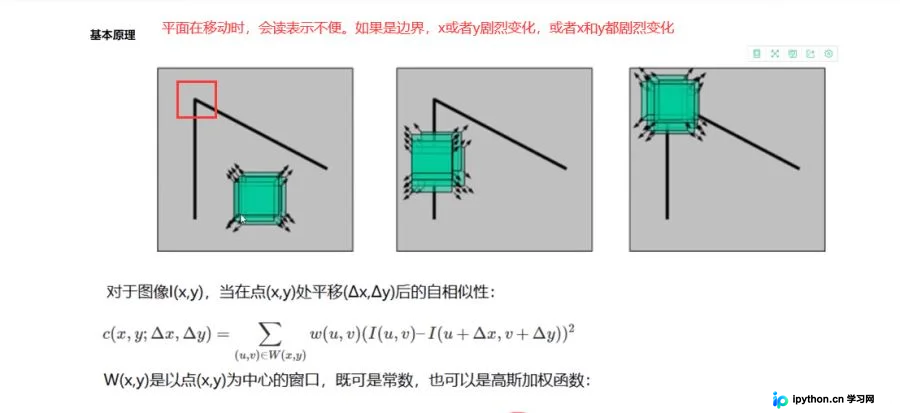

Harris角点检测是一种广泛应用于计算机视觉领域的特征提取算法，主要用于识别图像中具有显著几何特征的角点位置。

算法的第一步是计算图像在水平和垂直方向上的梯度，分别记为Ix和Iy。这一步通常通过Sobel算子或其他卷积核对灰度图像进行滤波处理来实现，从而捕捉图像中的边缘信息。

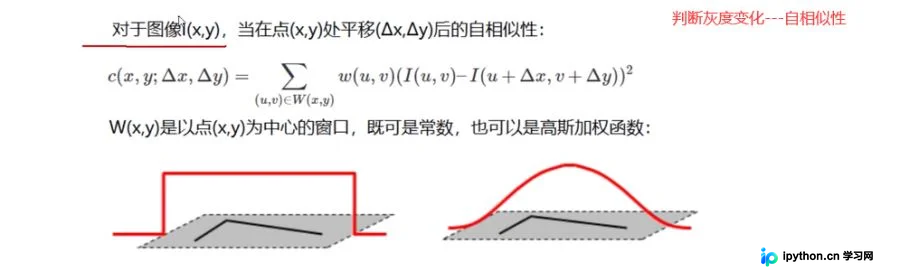

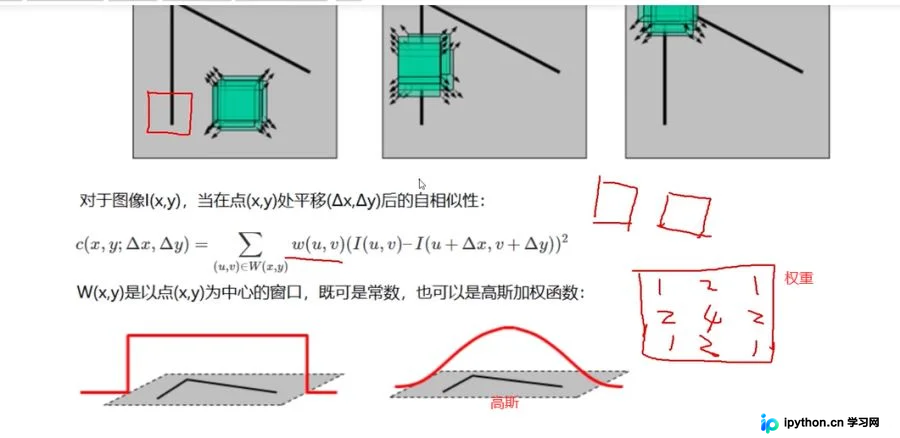

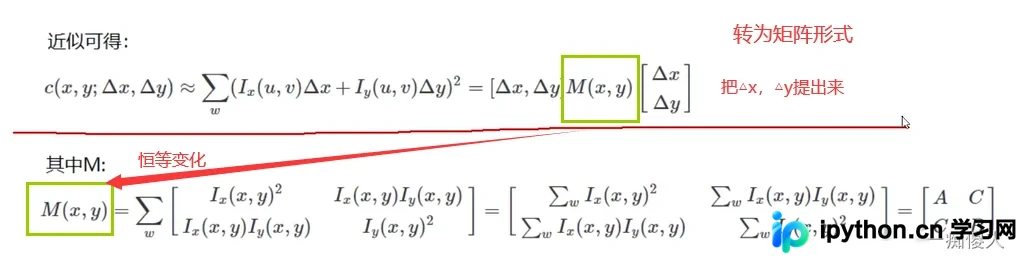

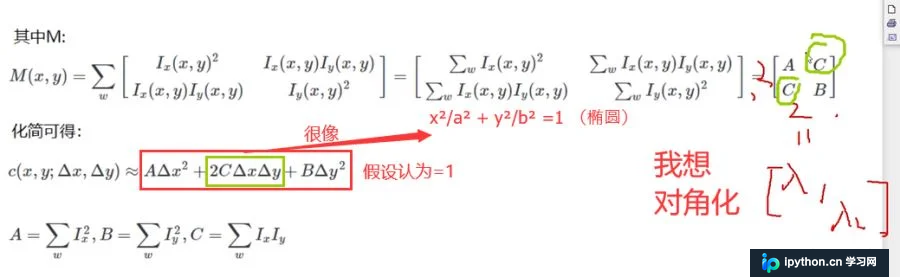

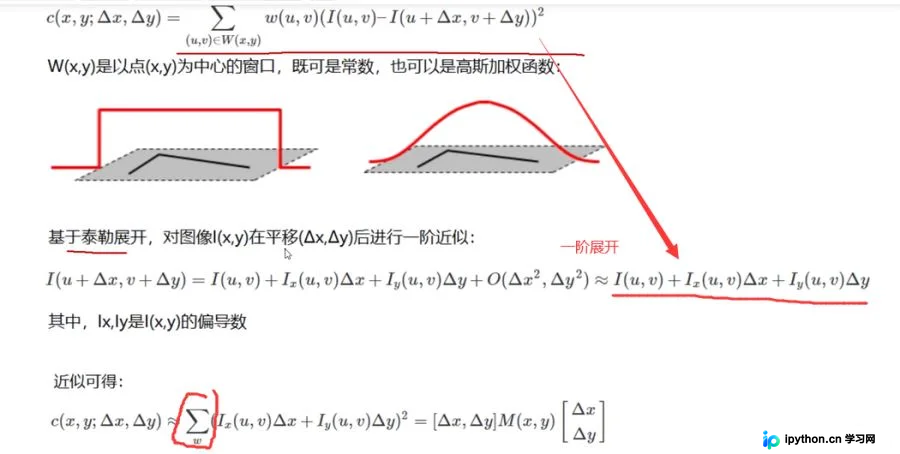

第二步涉及构建自相关矩阵（也称为结构张量）。对于图像中的每个像素点，利用其邻域内的梯度值Ix和Iy计算矩阵M的元素。该矩阵反映了局部图像结构的强度，随后通过求解该矩阵的特征值来评估该点是否为角点。

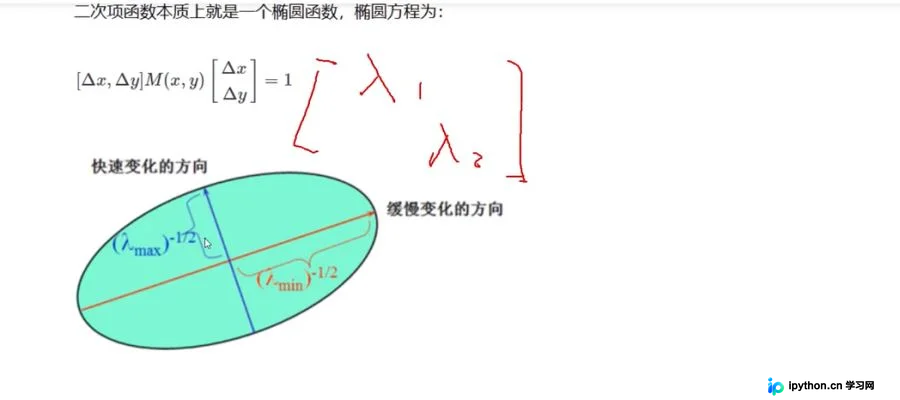

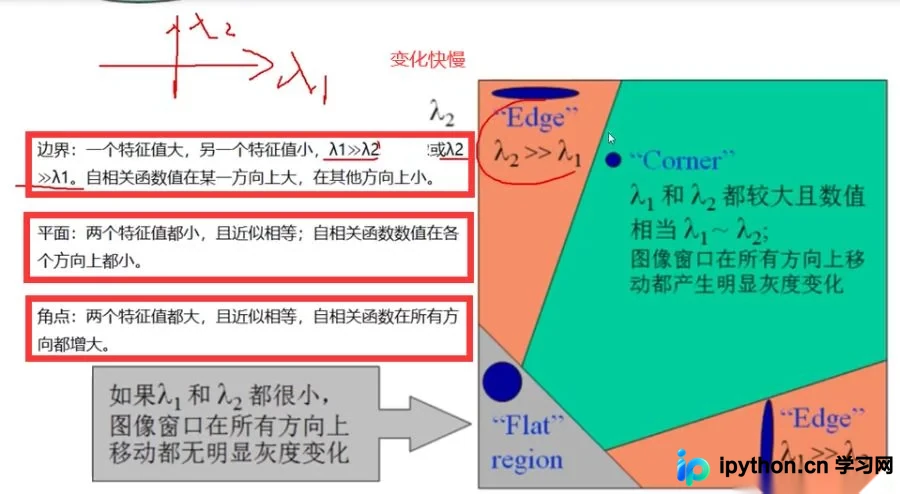

第三步是比较矩阵M的两个特征值λ1和λ2的大小。根据特征值的相对大小，可以将像素点分类为平坦区域、边缘或角点。当两个特征值都较大且相近时，该点被判定为角点。

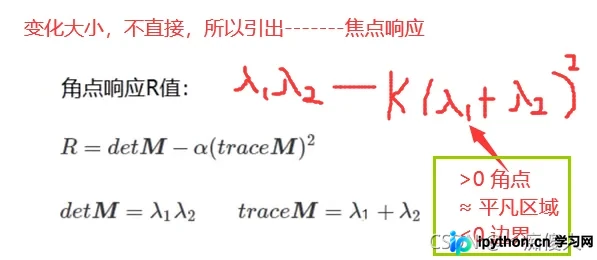

第四步执行非极大值抑制（Non-Maximum Suppression）。通过设定一个角点响应函数R，筛选出局部最大值点作为真正的角点，同时过滤掉角点周围的非极值点，从而精确定位角点位置。

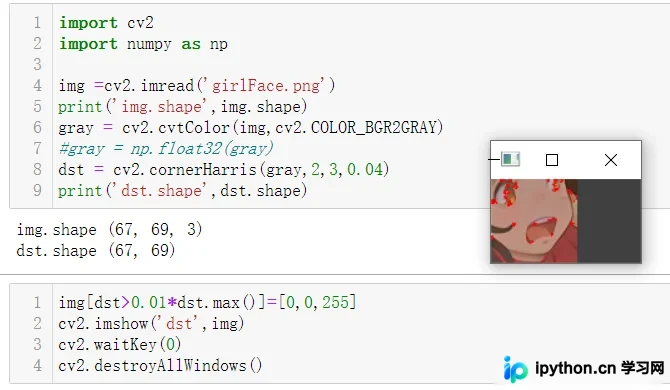

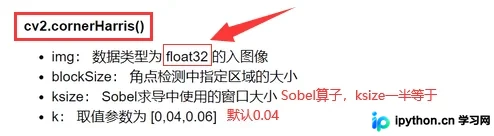

以下是使用Python和OpenCV实现Harris角点检测的具体代码示例。首先导入必要的库，读取图像并转换为灰度图。接着调用cv2.cornerHarris函数，参数包括灰度图像、邻域大小（2）、Sobel算子孔径大小（3）以及Harris方程中的自由参数k（0.04）。最后，通过阈值处理标记角点位置并显示结果。

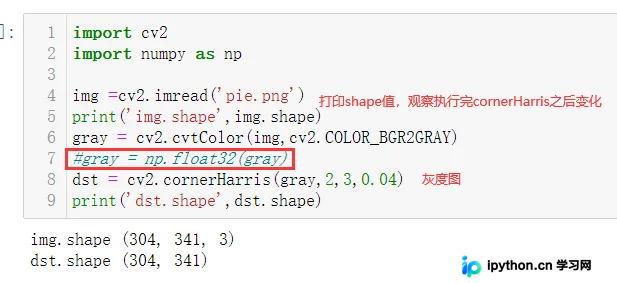

import cv2
import numpy as np

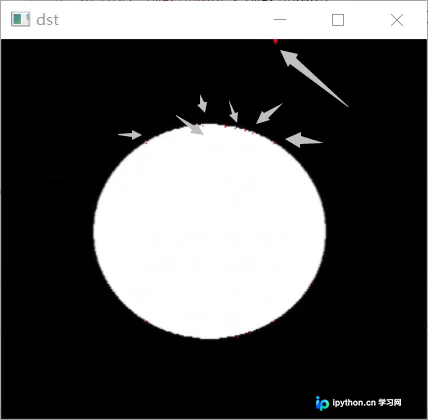

img =cv2.imread('pie.png')
print('img.shape',img.shape)
gray = cv2.cvtColor(img,cv2.COLOR_BGR2GRAY)
#gray = np.float32(gray)
dst = cv2.cornerHarris(gray,2,3,0.04)
print('dst.shape',dst.shape)

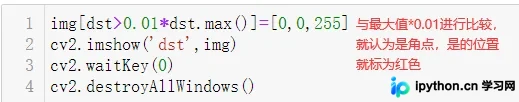

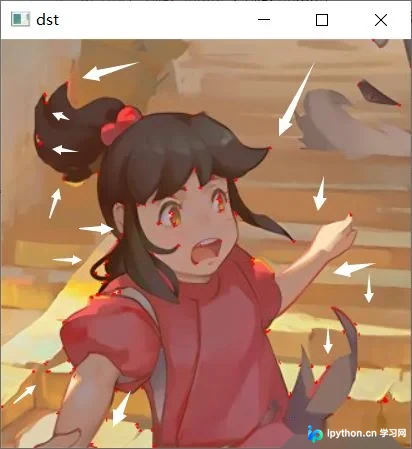

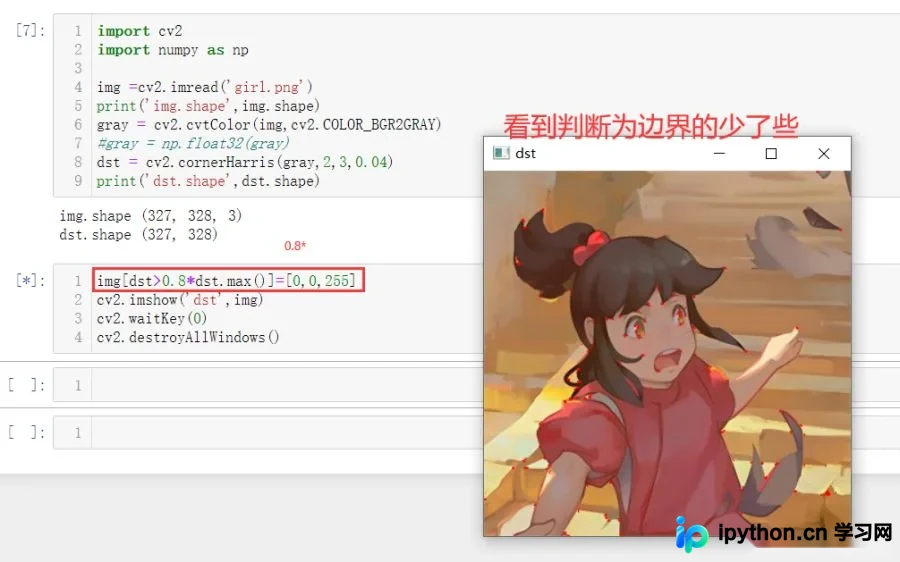

img[dst>0.01*dst.max()]=[0,0,255]
cv2.imshow('dst',img)
cv2.waitKey(0)
cv2.destroyAllWindows()
