Python OpenCV图像滤波技术详解：从基础卷积到Canny边缘检测

背景

图像滤波的核心作用是通过特定算法处理输入图像，生成具有不同特征的输出图像。在此过程中，滤波器也常被称为卷积核，而滤波操作本质上即为卷积运算。尽管现代深度学习通过训练大量自适应滤波器来提取最佳参数，但在深度学习普及之前，已存在多种经典滤波器。本文将重点介绍这些传统且常用的图像滤波方法。

一、卷积相关概念

关于卷积核尺寸通常设定为奇数的原因，主要涉及以下两点考量：

首先，增加Padding（边界扩充）有助于处理图像边缘；

其次，奇数尺寸能确保锚点（Anchor Point）位于卷积核正中心，从而避免输出图像在空间位置上发生偏移。

卷积核的尺寸直接影响处理效果：较大的卷积核拥有更大的感受野，能够提取更宏观的特征，但同时也伴随着更高的计算复杂度与资源消耗。

边界扩充（Padding）的主要功能是确保输出图像的空间尺寸与输入图像保持一致，维持图像分辨率不变。

输出图像尺寸的计算遵循以下公式：

N = （W - F + 2P）/ S + 1

• 其中，N代表输出图像的尺寸；
• W代表原始输入图像的尺寸；
• F代表卷积核的尺寸；
• P代表边界扩充（Padding）的像素数量；
• S代表卷积操作的步长（Stride）。

二、卷积实战

本节首先介绍两种基础的滤波类型：低通滤波与高通滤波。

低通滤波允许低于特定阈值的频率通过，主要用于去除图像噪声或实现图像平滑效果。

高通滤波则允许高于特定阈值的频率通过，常用于图像边缘检测任务。

OpenCV中实现通用卷积的函数原型如下：

filter2D（src，ddepth，kernel，[anchor，delta，borderType]）

其中，ddepth参数指定输出图像的深度（位深），通常设置为-1以表示与输入图像保持一致。

以下代码展示了具体的应用案例：

kernel = np.ones((5, 5), np.float32) / 25
result = cv2.filter2D(img, -1, kernel)

该示例使用了一个平均卷积核，旨在实现降噪功能，但从视觉效果来看，其降噪效果并不显著。

三、均值滤波

首先介绍方框滤波（Box Filter），其本质是使用全为1的卷积核并乘以权重系数a。

方框滤波的函数原型为：boxFilter（src，ddepth，ksize，anchor，normalize，borderType）

需要注意的是，当normalize参数设为True时，系统会自动乘以1/(W*H)，此时方框滤波即转化为均值滤波。因此，在实际开发中，通常不直接使用此函数进行均值滤波。

OpenCV提供了专门的均值滤波函数，其原型为：blur（src，ksize，[anchor，borderType]）

建议在实际项目中直接使用此API进行均值滤波操作，以获得最佳兼容性与性能。

以下是均值滤波的代码示例：

result = cv2.blur(img, 5)

四、高斯滤波

高斯滤波的原理基于高斯分布：距离中心点越近，权重越大；距离中心点越远，权重越小。

高斯滤波函数的原型如下：

GaussianBlur（img，kernel，sigmaX，[sigmaY，…]）

影响滤波效果的关键参数为kernel（卷积核尺寸）和sigmaX（标准差）。这两个值越大，图像的平滑（模糊）效果越明显。

高斯滤波的代码案例如下：

gauss = cv2.imread('gaussian.png')
result = cv2.GaussianBlur(gauss, (5, 5), 5)
cv2.imshow('org', gauss)
cv2.imshow('result', result)
cv2.waitKey(0)

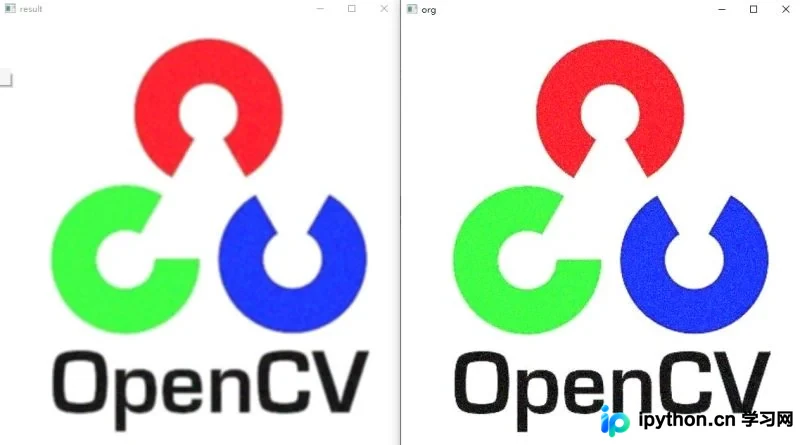

从处理结果图可以看出，高斯噪声得到了有效减少，但代价是整体图像清晰度下降，变得较为模糊。

五、中值滤波

中值滤波的本质是将卷积核覆盖区域内的像素值排序后，取中间值作为输出结果。

该方法对椒盐噪声（特别是胡椒噪声）具有极佳的去除效果。

中值滤波的函数原型为：

medianBlur（img，ksize）

中值滤波的代码示例如下：

img = cv2.imread('papper.png')
result = cv2.medianBlur(img, 5)
cv2.imshow('org', img)
cv2.imshow('result', result)
cv2.waitKey(0)

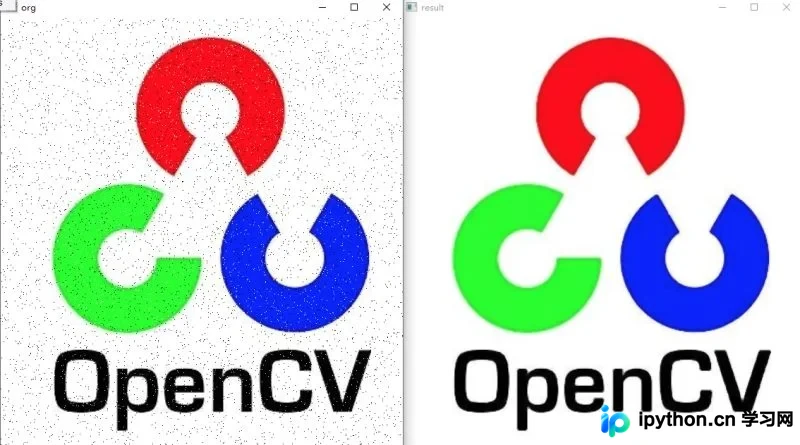

从对比图可以看出，中值滤波在保留图像细节的同时，去噪效果相当出色。

六、双边滤波

双边滤波的主要作用是在平滑图像内部区域的同时，有效保留边缘轮廓，因此常被应用于人像美颜处理。

双边滤波的函数原型如下：

bilateralFilter（img，d，sigmaColor，sigmaSpace）

双边滤波的应用代码案例：

img = cv2.imread('1.jpg')
result = cv2.bilateralFilter(img, 9, 50, 50)
cv2.imshow('org', img)
cv2.imshow('result', result)
cv2.waitKey(0)

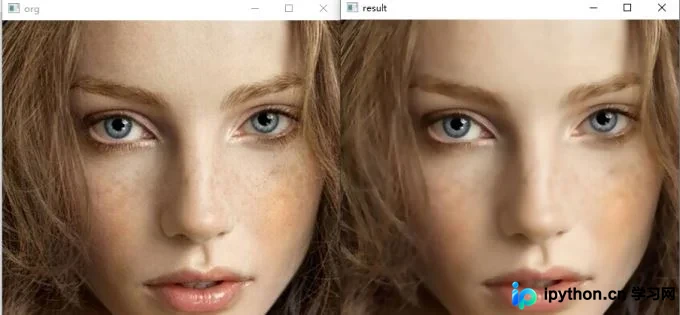

从处理结果图可以看出，美颜效果显著，且边缘轮廓的保留程度在可接受范围内，实现了平滑与细节的平衡。

七、Sobel算子

前文介绍的几种滤波均属于低通滤波，而Sobel算子属于高通滤波，其核心作用是检测图像边缘。

Sobel算子的实现步骤如下：

首先计算x轴方向的梯度，接着计算y轴方向的梯度，最后将两个方向的梯度结果相加得到最终边缘信息。

Sobel算子的函数原型为：

Sobel（src，ddepth，dx，dy，ksize=3，…）

Sobel算子的代码案例：

chess = cv2.imread('chess.png')
# 求y方向边缘
dy = cv2.Sobel(chess, cv2.CV_64F, 1, 0, ksize=5)
# 求x方向边缘
dx = cv2.Sobel(chess, cv2.CV_64F, 0, 1, ksize=5)
# 二者相加
result = dy + dx

cv2.imshow('chess', chess)
cv2.imshow('dy', dy)
cv2.imshow('dx', dx)
cv2.imshow('result', result)
cv2.waitKey(0)

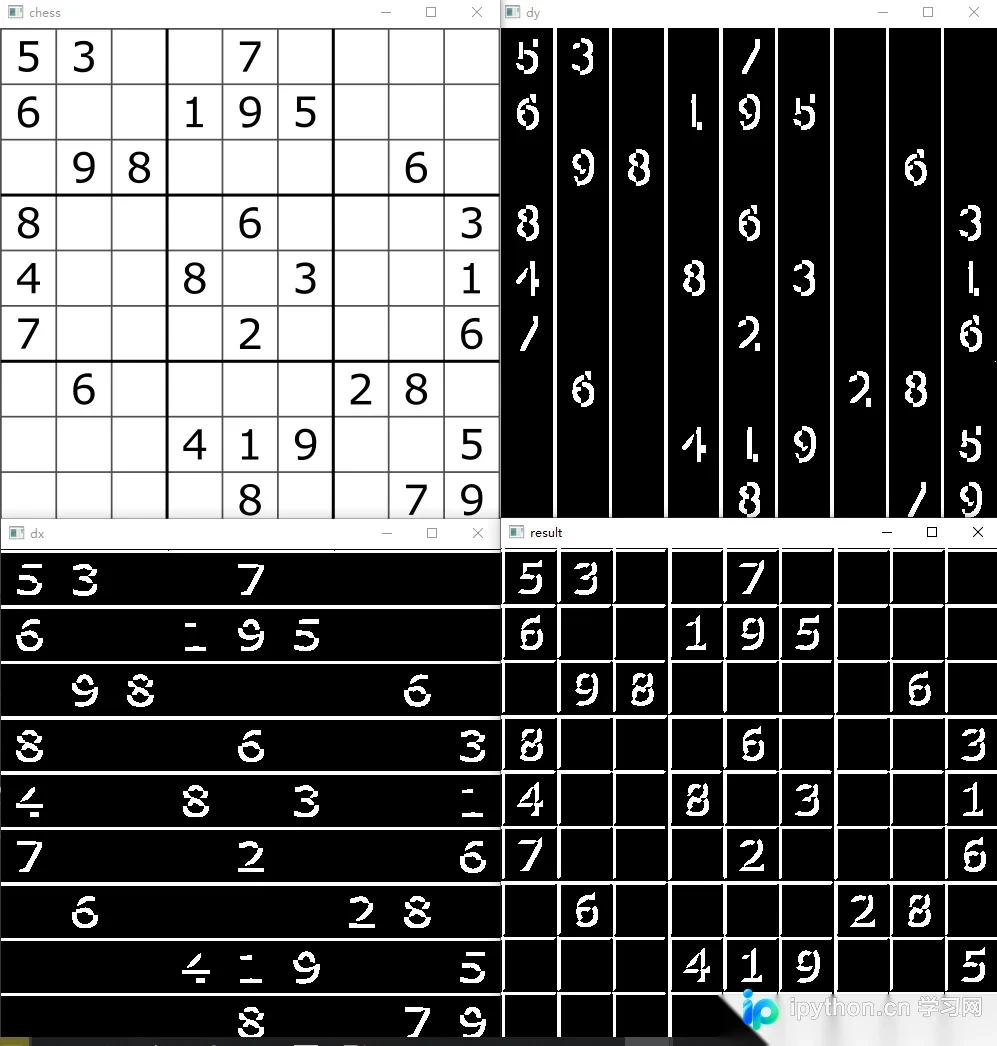

从上图可以明显看出，当dx设置为1时，求得的是y方向上的边缘信息；反之，dy设置为1时求得x方向边缘。最终结果是二者相加，即Sobel算子的完整输出。需要注意的是，不能一开始就将dx和dy同时设为1，否则无法正确分离并合成边缘信息。

八、Scharr算子

Scharr算子与Sobel类似，但使用的卷积核系数不同，且仅支持3x3尺寸，只能单独计算x方向或y方向的边缘信息。

Scharr算子的函数原型为：

Scharr（src，ddepth，dx，dy）

此处省略演示代码，因为该算子使用频率较低。其主要优势在于能检测到更细微的边缘，当Sobel的ksize参数设置为-1时，其效果等同于Scharr算子。

九、拉普拉斯算子

拉普拉斯算子的优点在于能够同时计算两个方向的边缘信息。

然而，其缺点是对噪声非常敏感，因此通常需要先进行去噪处理，然后再调用拉普拉斯算子。

拉普拉斯算子的函数原型为：

Laplacian（img，ddepth，ksize=1）

拉普拉斯算子的代码案例：

chess = cv2.imread('chess.png')
result = cv2.Laplacian(chess, cv2.CV_64F, ksize=5)

cv2.imshow('chess', chess)
cv2.imshow('result', result)
cv2.waitKey(0)

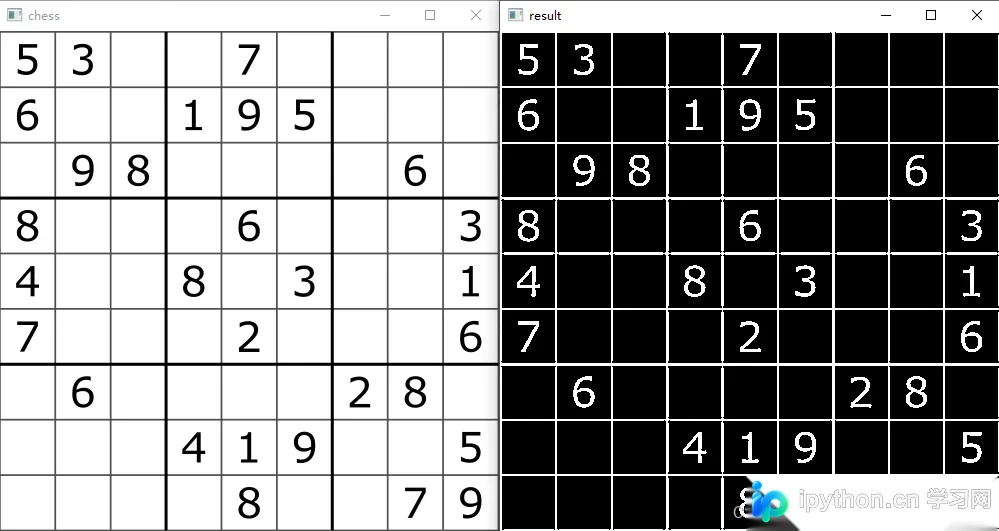

从效果上看，相比Sobel算子，拉普拉斯算子的实现步骤更为简单，且边缘提取效果良好。但其缺点在于，如果图像噪声过多，处理效果会显著变差。

十、Canny算法

Canny边缘检测算法的实现步骤包括：

1、使用5x5的高斯滤波消除图像噪声；

2、使用Sobel算子计算图像梯度的方向（0°、45°、90°、135°）；

3、对梯度幅值进行非极大值抑制，取局部极大值；

4、使用双阈值进行边缘连接与筛选。

Canny算法的函数原型为：

Canny（img，minVal，maxVal，…）

其中，minVal和maxVal分别代表低阈值和高阈值。如果两者差值过大，可能会导致部分边缘信息丢失或引入过多噪声。

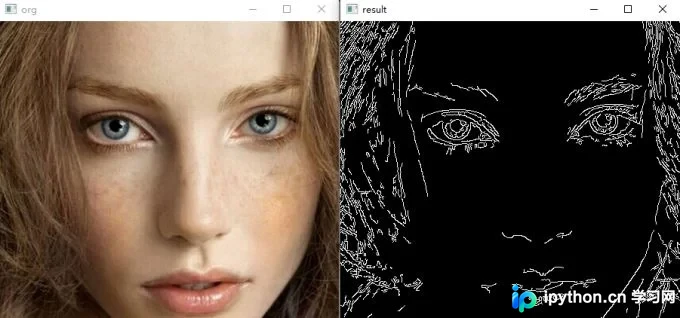

Canny算法的代码案例：

img = cv2.imread('1.jpg')
result = cv2.Canny(img, 100, 200)

cv2.imshow('org', img)
cv2.imshow('result', result)
cv2.waitKey(0)
