OpenCV质心跟踪算法实现与源码解析
本文详解利用OpenCV实现质心跟踪算法的完整流程。从获取边界框、计算质心、欧几里得距离匹配到新对象注册与旧对象注销，逐步解析核心逻辑。附带CentroidTracker类与驱动脚本的Python源码，适用于视频流中的人脸或物体实时跟踪场景。
目标跟踪的核心流程如下：
第一步，获取初始的对象检测结果集合。
第二步，为每一个初始检测到的对象分配一个唯一的标识ID。
第三步，在后续的视频帧中持续追踪每个对象的移动轨迹，并保持其唯一ID的关联。
本文将使用OpenCV库来实现质心跟踪算法，这是一种既易于理解又具备高效性的跟踪方案。
质心跟踪算法的具体执行步骤
步骤一：接收边界框坐标并计算其质心。
质心跟踪算法的前提是，我们为视频每一帧中检测到的每个对象提供一组边界框坐标 (x, y)。
这些边界框可以来源于任意类型的对象检测器，例如颜色阈值结合轮廓提取、Haar级联、HOG配合线性SVM、SSD或Faster R-CNN等，只要它们是针对当前视频生成的即可。

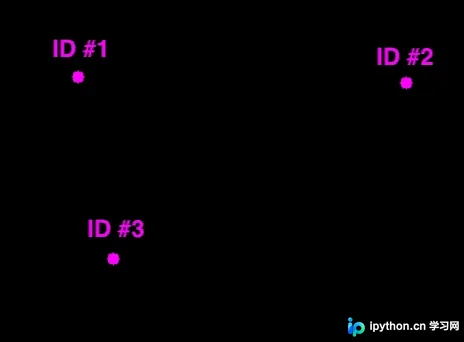

利用边界框的坐标，我们可以计算出“质心”，即边界框中心的 (x, y) 坐标。如上图所示，演示了如何基于一组边界框坐标计算出质心的过程。
随后，为初始的边界框分配唯一的ID。
步骤二：计算新边界框与现有对象质心之间的欧几里得距离。

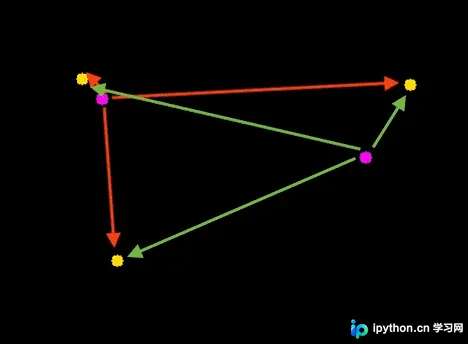

对于视频流中的每一个后续帧，首先执行步骤一；接着，我们需要判断是否可以将新的对象质心（图中黄色）与旧的对象质心（图中紫色）进行关联，而不是为每个新检测到的对象分配一个新的唯一ID，因为后者会破坏对象跟踪的连续性。为了实现这一关联，我们计算每一对现有对象质心与输入对象质心之间的欧几里得距离（图中用绿色箭头标出）。
从上图可以看出，当前图像中检测到了三个对象。其中靠近的两对代表两个现有的对象。
接下来，我们计算每一对原始质心（黄色）与新质心（紫色）之间的欧几里得距离。那么，如何利用这些点之间的欧几里得距离来实际完成匹配和关联呢？
答案将在步骤三中揭晓。
步骤三：更新现有对象的 (x, y) 坐标。
质心跟踪算法的主要假设是：给定的对象在后续帧之间可能会发生移动，但帧 F_t 和 F_{t + 1} 的质心之间的距离将小于对象之间的其他所有距离。
因此，如果我们选择将质心与后续帧之间距离最小的那个进行关联，就可以构建出我们的对象跟踪器。

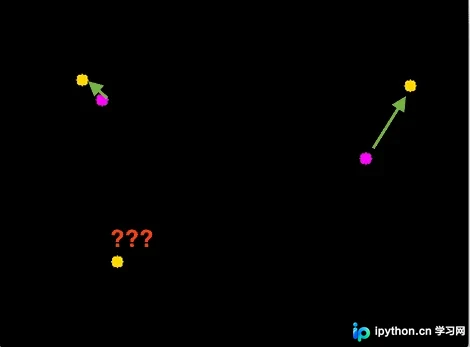

在上图中，可以看到质心跟踪器算法如何选择关联质心，以最小化它们各自的欧几里得距离。
那么，左下角那个孤立的点如何处理呢？
它没有与任何现有对象关联——我们需要解决这个问题。
步骤四：注册新对象。
如果输入的检测数量多于当前跟踪的现有对象数量，我们需要注册新对象。“注册”意味着通过以下方式将新对象添加到我们的跟踪对象列表中：
为其分配一个新的对象ID。
存储该对象边界框坐标的质心。
完成上述操作后，我们可以返回到步骤二，继续重复执行跟踪流程。
上图演示了使用最小欧几里得距离关联现有对象ID，随后注册新对象的全过程。
步骤五：注销旧对象。
当旧的对象移出视野或消失时，需要将其从跟踪列表中注销。

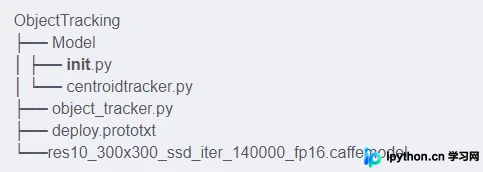

项目文件结构
使用OpenCV实现质心跟踪的代码实现
新建文件 centroidtracker.py，并写入以下代码：
# import the necessary packages
from scipy.spatial import distance as dist
from collections import OrderedDict
import numpy as np
class CentroidTracker():
def __init__(self, maxDisappeared=50):
self.nextObjectID = 0
self.objects = OrderedDict()
self.disappeared = OrderedDict()
# 存储给定对象被允许标记为“消失”的最大连续帧数，直到我们需要从跟踪中注销该对象
self.maxDisappeared = maxDisappeared代码首先导入了所需的包和模块：distance、OrderedDict 和 numpy。
接着定义类 CentroidTracker。其构造函数接受一个参数 maxDisappeared，表示给定对象必须丢失/消失的最大连续帧数，如果超过这个数值，系统将自动删除该对象。
类中包含四个关键变量：
nextObjectID：用于为每个新对象分配唯一ID的计数器。如果一个对象离开帧且超过 maxDisappeared 帧未返回，系统将分配一个新的（下一个）对象ID。
objects：使用对象ID作为键，质心 (x, y) 坐标作为值的字典。
disappeared：记录特定对象ID（键）被标记为“丢失”的连续帧数（值）。
maxDisappeared：在注销对象之前，允许将对象标记为“丢失/消失”的最大连续帧数。
接下来定义负责向跟踪器添加新对象的 register 方法：
def register(self, centroid):
# 注册对象时，我们使用下一个可用的对象ID来存储质心
self.objects[self.nextObjectID] = centroid
self.disappeared[self.nextObjectID] = 0
self.nextObjectID += 1
def deregister(self, objectID):
# 要注销注册对象ID，我们从两个字典中都删除了该对象ID
del self.objects[objectID]
del self.disappeared[objectID]register 方法接受一个质心参数，然后使用下一个可用的对象ID将其添加到对象字典中。
同时，在消失字典中将该对象的消失次数初始化为 0。
最后，增加 nextObjectID 的值，这样如果有新对象进入视野，它将关联到一个唯一的ID。
与注册方法类似，我们也需要一个注销方法。
deregister 方法分别从对象字典和消失字典中删除指定的 objectID。
质心跟踪器实现的核心逻辑位于 update 方法中。
def update(self, rects):
# 检查输入边界框矩形的列表是否为空
if len(rects) == 0:
# 遍历任何现有的跟踪对象并将其标记为消失
for objectID in list(self.disappeared.keys()):
self.disappeared[objectID] += 1
# 如果达到给定对象被标记为丢失的最大连续帧数，请取消注册
if self.disappeared[objectID] > self.maxDisappeared:
self.deregister(objectID)
# 由于没有质心或跟踪信息要更新，请尽早返回
return self.objects
# 初始化当前帧的输入质心数组
inputCentroids = np.zeros((len(rects), 2), dtype="int")
# 在边界框矩形上循环
for (i, (startX, startY, endX, endY)) in enumerate(rects):
# use the bounding box coordinates to derive the centroid
cX = int((startX + endX) / 2.0)
cY = int((startY + endY) / 2.0)
inputCentroids[i] = (cX, cY)
# 如果我们当前未跟踪任何对象，请输入输入质心并注册每个质心
if len(self.objects) == 0:
for i in range(0, len(inputCentroids)):
self.register(inputCentroids[i])
# 否则，当前正在跟踪对象，因此我们需要尝试将输入质心与现有对象质心进行匹配
else:
# 抓取一组对象ID和相应的质心
objectIDs = list(self.objects.keys())
objectCentroids = list(self.objects.values())
# 分别计算每对对象质心和输入质心之间的距离-我们的目标是将输入质心与现有对象质心匹配
D = dist.cdist(np.array(objectCentroids), inputCentroids)
# 为了执行此匹配，我们必须（1）在每行中找到最小值，然后（2）根据行索引的最小值对行索引进行排序，以使具有最小值的行位于索引列表的* front *处
rows = D.min(axis=1).argsort()
# 接下来，我们在列上执行类似的过程，方法是在每一列中找到最小值，然后使用先前计算的行索引列表进行排序
cols = D.argmin(axis=1)[rows]
# 为了确定是否需要更新，注册或注销对象，我们需要跟踪已经检查过的行索引和列索引
usedRows = set()
usedCols = set()
# 循环遍历（行，列）索引元组的组合
for (row, col) in zip(rows, cols):
# 如果我们之前已经检查过行或列的值，请忽略它
if row in usedRows or col in usedCols:
continue
# 否则，获取当前行的对象ID，设置其新的质心，然后重置消失的计数器
objectID = objectIDs[row]
self.objects[objectID] = inputCentroids[col]
self.disappeared[objectID] = 0
# 表示我们已经分别检查了行索引和列索引
usedRows.add(row)
usedCols.add(col)
# 计算我们尚未检查的行和列索引
unusedRows = set(range(0, D.shape[0])).difference(usedRows)
unusedCols = set(range(0, D.shape[1])).difference(usedCols)
# 如果对象质心的数量等于或大于输入质心的数量
# 我们需要检查一下其中的某些对象是否已潜在消失
if D.shape[0] >= D.shape[1]:
# loop over the unused row indexes
for row in unusedRows:
# 抓取相应行索引的对象ID并增加消失的计数器
objectID = objectIDs[row]
self.disappeared[objectID] += 1
# 检查是否已将该对象标记为“消失”的连续帧数以用于注销该对象的手令
if self.disappeared[objectID] > self.maxDisappeared:
self.deregister(objectID)
# 否则，如果输入质心的数量大于现有对象质心的数量，我们需要将每个新的输入质心注册为可跟踪对象
else:
for col in unusedCols:
self.register(inputCentroids[col])
# return the set of trackable objects
return self.objectsupdate 方法接受一个边界框矩形列表。rects 参数的格式假定为具有以下结构的元组：(startX, startY, endX, endY)。
如果没有检测到任何对象，我们将遍历所有对象ID并增加它们的消失计数。同时检查是否已达到给定对象被标记为丢失的最大连续帧数。如果是，则需要将其从跟踪系统中删除。由于没有要更新的跟踪信息，方法将提前返回。
否则，我们将初始化一个 NumPy 数组来存储每个 rect 的质心。接着遍历边界框矩形，计算质心并将其存储在 inputCentroids 列表中。如果没有正在跟踪的对象，我们将注册每个新对象。
否则，我们需要根据最小化它们之间欧几里得距离的质心位置，更新任何现有对象的 (x, y) 坐标。
接下来在 else 分支中，计算所有 objectCentroids 和 inputCentroids 对之间的欧几里得距离：
获取 objectID 和 objectCentroid 的值。
计算每对现有对象质心与新输入质心之间的距离。距离图 D 的输出 NumPy 数组形状将是 (# of object centroids, # of input centroids)。要执行匹配，我们必须 (1) 找到每行中的最小值，以及 (2) 根据最小值对行索引进行排序。我们对列执行非常相似的过程，在每列中找到最小值，然后根据已排序的行对它们进行排序。我们的目标是在列表的前面具有最小对应距离的索引值。
下一步是使用距离矩阵来查看是否可以关联对象ID：
初始化两个集合，以确定我们已经使用了哪些行和列索引。
然后遍历 (row, col) 索引元组的组合以更新我们的对象质心：
如果我们已经使用了此行或列索引，请忽略它并继续循环。
否则，我们找到了一个输入质心：
- 到现有质心的欧几里得距离最小。
- 并且没有与任何其他对象匹配。
- 在这种情况下，我们更新对象质心（第 113-115 行）并确保将 row 和 col 添加到它们各自的 usedRows 和 usedCols 集合中。
在我们的 usedRows + usedCols 集合中可能有我们尚未检查的索引：
所以我们必须确定哪些质心索引我们还没有检查过，并将它们存储在两个新的方便集合（unusedRows 和 unusedCols）中。
最终检查会处理任何丢失或可能消失的对象：
如果对象质心的数量大于或等于输入质心的数量：
我们需要循环遍历未使用的行索引来验证这些对象是否丢失或消失。
在循环中，我们将：
1. 增加他们在字典中消失的次数。
2. 检查消失计数是否超过 maxDisappeared 阈值，如果是，我们将注销该对象。
否则，输入质心的数量大于现有对象质心的数量，我们有新的对象要注册和跟踪。
循环遍历未使用的 Col 索引并注册每个新质心。最后，我们将可跟踪对象集返回给调用方法。
实现对象跟踪驱动程序脚本
既然已经实现了 CentroidTracker 类，让我们将其与对象跟踪驱动程序脚本一起使用。
驱动程序脚本是您可以使用自己喜欢的对象检测器的地方，前提是它会生成一组边界框。这可能是 Haar Cascade、HOG + 线性 SVM、YOLO、SSD、Faster R-CNN 等。
在这个脚本中，需要实现以下功能：
1、使用实时 VideoStream 对象从网络摄像头或视频中抓取帧。
2、加载并使用 OpenCV 的深度学习人脸检测器。
3、实例化 CentroidTracker 并使用它来跟踪视频流中的人脸对象并显示结果。
新建 object_tracker.py 并插入以下代码：
from Model.centroidtracker import CentroidTracker
import numpy as np
import imutils
import time
import cv2
# 定义最低置信度
confidence_t=0.5
# 初始化质心跟踪器和框架尺寸
ct = CentroidTracker()
(H, W) = (None, None)
# 加载检测人脸的模型
print("[INFO] loading model...")
net = cv2.dnn.readNetFromCaffe("deploy.prototxt", "res10_300x300_ssd_iter_140000_fp16.caffemodel")
# 初始化视频流并允许相机传感器预热
print("[INFO] starting video stream...")
vs = cv2.VideoCapture('11.mp4')
time.sleep(2.0)
fps = 30 #保存视频的FPS，可以适当调整
size=(600,1066)#宽高，根据frame的宽和高确定。
fourcc = cv2.VideoWriter_fourcc(*"mp4v")
videoWriter = cv2.VideoWriter('3.mp4',fourcc,fps,size)#最后一个是保存图片的尺寸导入程序所需的包。
定义最低置信度阈值。
加载人脸检测模型。
初始化视频流或者相机（设置成相机对应的ID就会启动相机）。
接下来定义 cv2.VideoWriter 的参数。
# 循环播放图像流中的帧
while True:
# 从视频流中读取下一帧并调整其大小
(grabbed, frame) = vs.read()
if not grabbed:
break
frame = imutils.resize(frame, width=600)
print(frame.shape)
# 如果帧中尺寸为“无”，则抓住它们
if W is None or H is None:
(H, W) = frame.shape[:2]
# 从帧中构造一个Blob，将其通过网络，
# 获取输出预测，并初始化边界框矩形的列表
blob = cv2.dnn.blobFromImage(frame, 1.0, (W, H),
(104.0, 177.0, 123.0))
net.setInput(blob)
detections = net.forward()
rects = []
# 循环检测
for i in range(0, detections.shape[2]):
# 通过确保预测的概率大于最小阈值来过滤掉弱检测
if detections[0, 0, i, 2] >0.5:
# 计算对象边界框的（x，y）坐标，然后更新边界框矩形列表
box = detections[0, 0, i, 3:7] * np.array([W, H, W, H])
rects.append(box.astype("int"))
# 在对象周围画一个边界框，以便我们可视化它
(startX, startY, endX, endY) = box.astype("int")
cv2.rectangle(frame, (startX, startY), (endX, endY),
(0, 255, 0), 2)
# 使用边界框矩形的计算集更新质心跟踪器
objects = ct.update(rects)
# 循环跟踪对象
for (objectID, centroid) in objects.items():
# 在输出帧上绘制对象的ID和对象的质心
text = "ID {}".format(objectID)
cv2.putText(frame, text, (centroid[0] - 10, centroid[1] - 10),
cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 255, 0), 2)
cv2.circle(frame, (centroid[0], centroid[1]), 4, (0, 255, 0), -1)
# 显示输出画面
cv2.imshow("Frame", frame)
videoWriter.write(frame)
key = cv2.waitKey(1) & 0xFF
# 如果按下“ q”键，则退出循环
if key == ord("q"):
break
videoWriter.release()
cv2.destroyAllWindows()
vs.release()遍历帧并将它们调整为固定宽度（同时保持纵横比）。
然后将帧通过 CNN 对象检测器以获得预测和对象位置。
初始化一个 rects 列表，即边界框矩形。
循环检测 detections，如果检测超过我们的置信度阈值，表明检测有效，然后计算边框。
在质心跟踪器对象 ct 上调用 update 方法。
接下来在输出帧上绘制对象的ID和质心，将质心显示为一个实心圆圈和唯一的对象 ID 号文本。现在我们将能够可视化结果，并通过将正确的 ID 与视频流中的对象相关联来检查 CentroidTracker 是否正确地跟踪对象。
限制和缺点
虽然质心跟踪器在这个例子中工作得很好，但这种对象跟踪算法有两个主要缺点。
1、它要求在输入视频的每一帧上运行对象检测步骤。对于非常快速的对象检测器（即颜色阈值和 Haar 级联），必须在每个输入帧上运行检测器可能不是问题。但是，如果在资源受限的设备上使用计算量大得多的对象检测器，例如 HOG + 线性 SVM 或基于深度学习的检测器，那么帧处理速度将大大减慢。
2、与质心跟踪算法本身的基本假设有关——质心必须在后续帧之间靠得很近。
这个假设通常成立，但请记住，我们用 2D 帧来表示我们的 3D 世界——当一个对象与另一个对象重叠时会发生什么？
答案是可能发生对象 ID 切换。如果两个或多个对象相互重叠到它们的质心相交的点，而是与另一个相应对象具有最小距离，则算法可能（在不知不觉中）交换对象 ID。重要的是要了解重叠/遮挡对象问题并非特定于质心跟踪 - 它也发生在许多其他对象跟踪器中，包括高级对象跟踪器。然而，质心跟踪的问题更为明显，因为我们严格依赖质心之间的欧几里得距离，并且没有额外的度量、启发式或学习模式。
以上就是利用OpenCV实现质心跟踪算法的详细内容，更多关于OpenCV质心跟踪算法的资料请关注本站其它相关文章！
