Python Matplotlib绘制折线图：从基础到带标签的多线图实战

花开有时

发布时间：2026-10-15 | 4人浏览过

原创

本文详细介绍如何使用Python Matplotlib库绘制折线图。内容涵盖基础单条折线绘制、添加数据标签以及多条折线对比图的实现方法，并提供完整的Python代码示例与参数说明，帮助开发者快速掌握Matplotlib绘图技巧。

Matplotlib简介

Matplotlib是Python中最知名的绘图库之一，它提供了一套与Matlab相似的命令式API，非常适合进行交互式图形绘制。此外，它还可以作为绘图控件轻松嵌入到GUI应用程序中。

该库拥有完善的文档支持，其Gallery页面展示了上百个缩略图示例，每个示例均附带源程序。因此，当需要绘制特定类型的图表时，只需在该页面浏览、复制并粘贴相关代码，通常即可解决绘图需求。

在Linux环境下，较为知名的数据可视化工具包括Gnuplot，这是一款免费软件。虽然Python有包可以调用Gnuplot，但其语法相对晦涩，且生成的图像质量不如Matplotlib。

相比之下，Matplotlib表现更为强劲：它兼具Matlab的语法简洁性、Python语言的易用性，以及LaTeX级别的绘图质量（支持使用内嵌的LaTeX引擎绘制数学公式）。

1、绘制单条折线图示例

import matplotlib.pyplot as plt
import numpy as np

x_axis_data = [1,2,3,4,5,6,7] #x
y_axis_data = [68,69,79,71,80,70,66] #y

plt.plot(x_axis_data, y_axis_data, 'b*--', alpha=0.5, linewidth=1, label='acc')#'bo-'表示蓝色实线，数据点实心原点标注
## plot中参数的含义分别是横轴值，纵轴值，线的形状（'s'方块,'o'实心圆点，'*'五角星   ...，颜色，透明度,线的宽度和标签 ，

plt.legend()  #显示上面的label
plt.xlabel('time') #x_label
plt.ylabel('number')#y_label

#plt.ylim(-1,1)#仅设置y轴坐标范围
plt.show()

运行上述代码，可得到如下结果：

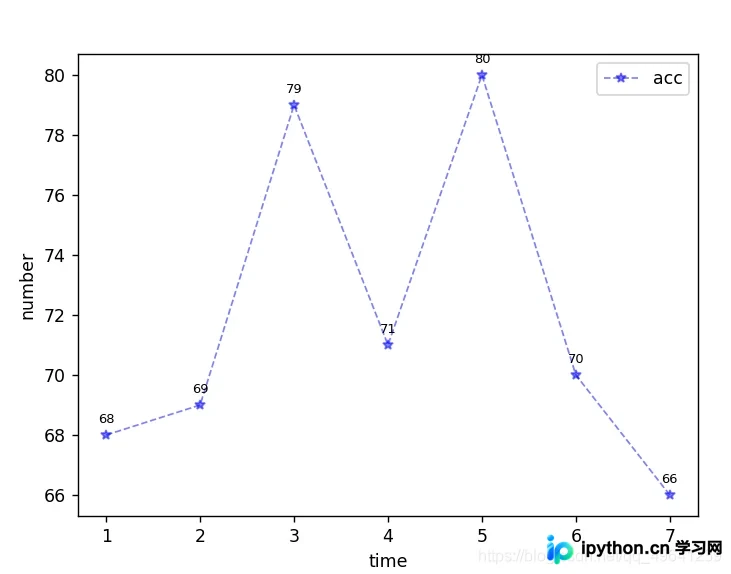

2、绘制带数据标签的折线图

在绘制线条的代码之前，加入以下代码以添加数据标签：

for x, y in zip(x_axis_data, y_axis_data):
    plt.text(x, y+0.3, '%.00f' % y, ha='center', va='bottom', fontsize=7.5)#y_axis_data1加标签数据

完整的代码如下所示：

import matplotlib.pyplot as plt
import numpy as np

x_axis_data = [1,2,3,4,5,6,7] #x
y_axis_data = [68,69,79,71,80,70,66] #y

for x, y in zip(x_axis_data, y_axis_data):
    plt.text(x, y+0.3, '%.00f' % y, ha='center', va='bottom', fontsize=7.5)#y_axis_data1加标签数据

plt.plot(x_axis_data, y_axis_data, 'b*--', alpha=0.5, linewidth=1, label='acc')#'bo-'表示蓝色实线，数据点实心原点标注
## plot中参数的含义分别是横轴值，纵轴值，线的形状（'s'方块,'o'实心圆点，'*'五角星   ...，颜色，透明度,线的宽度和标签 ，

plt.legend()  #显示上面的label
plt.xlabel('time') #x_label
plt.ylabel('number')#y_label

#plt.ylim(-1,1)#仅设置y轴坐标范围
plt.show()

3、绘制多条折线图

import matplotlib.pyplot as plt
import numpy as np

#epoch,acc,loss,val_acc,val_loss
x_axis_data = [1,2,3,4,5,6,7]
y_axis_data1 = [68.72,69.17,69.26,69.63,69.35,70.3,66.8]
y_axis_data2 = [71,73,52,66,74,82,71]
y_axis_data3 = [82,83,82,76,84,92,81]


#画图
plt.plot(x_axis_data, y_axis_data1, 'b*--', alpha=0.5, linewidth=1, label='acc')#'
plt.plot(x_axis_data, y_axis_data2, 'rs--', alpha=0.5, linewidth=1, label='acc')
plt.plot(x_axis_data, y_axis_data3, 'go--', alpha=0.5, linewidth=1, label='acc')


plt.legend()  #显示上面的label
plt.xlabel('time')
plt.ylabel('number')#accuracy

#plt.ylim(-1,1)#仅设置y轴坐标范围
plt.show()

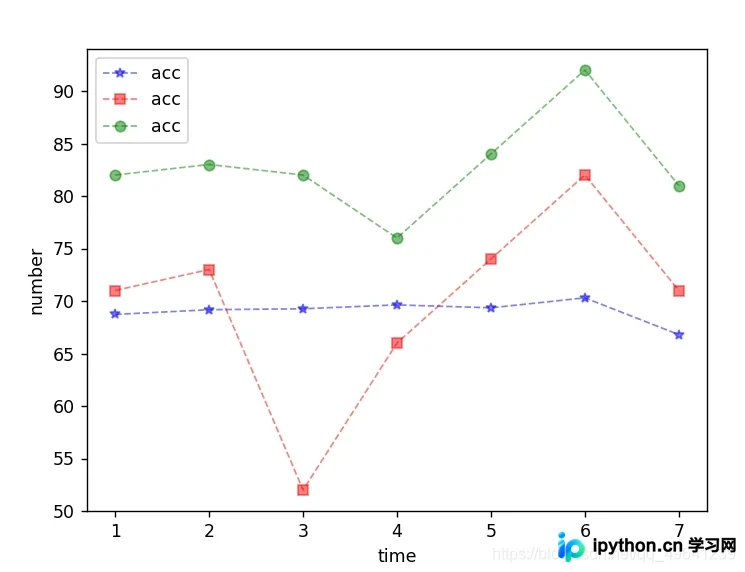

运行上述代码，可得到如下结果：

4、绘制多条带数据标签的折线图

import matplotlib.pyplot as plt
import numpy as np

#epoch,acc,loss,val_acc,val_loss
x_axis_data = [1,2,3,4,5,6,7]
y_axis_data1 = [68.72,69.17,69.26,69.63,69.35,70.3,66.8]
y_axis_data2 = [71,73,52,66,74,82,71]
y_axis_data3 = [82,83,82,76,84,92,81]

#画图
plt.plot(x_axis_data, y_axis_data1, 'b*--', alpha=0.5, linewidth=1, label='acc')#'
plt.plot(x_axis_data, y_axis_data2, 'rs--', alpha=0.5, linewidth=1, label='acc')
plt.plot(x_axis_data, y_axis_data3, 'go--', alpha=0.5, linewidth=1, label='acc')

## 设置数据标签位置及大小
for a, b in zip(x_axis_data, y_axis_data1):
    plt.text(a, b, str(b), ha='center', va='bottom', fontsize=8)  #  ha='center', va='top'
for a, b1 in zip(x_axis_data, y_axis_data2):
    plt.text(a, b1, str(b1), ha='center', va='bottom', fontsize=8)
for a, b2 in zip(x_axis_data, y_axis_data3):
    plt.text(a, b2, str(b2), ha='center', va='bottom', fontsize=8)
plt.legend()  #显示上面的label

plt.xlabel('time')
plt.ylabel('number')#accuracy

#plt.ylim(-1,1)#仅设置y轴坐标范围
plt.show()

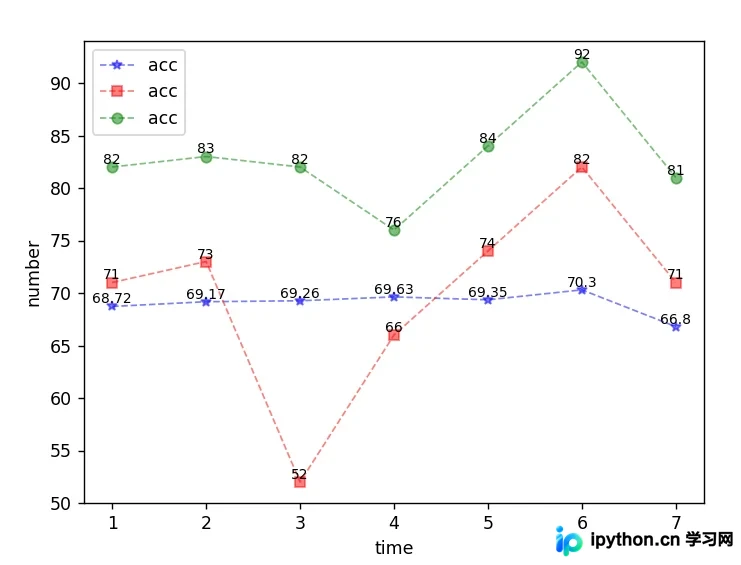

运行上述代码，可得到如下结果：
