Python OpenCV图像分割：阈值与轮廓算法详解

前言

图像分割的核心任务，是依据灰度、色彩、空间纹理或几何形状等特征，将图像划分为若干个互不重叠的区域。

最基础的图像分割场景，即是将目标物体从背景中分离出来。

1.图像二值化

在opencv-python库中，cv2.threshold函数常用于实现基础的图像二值化分割功能。

其函数调用格式为：retval, dst = cv2.threshold(src, thresh, maxval, thresholdType[, dst])

参数src代表原图像，且必须为灰度图像。

参数dst用于存储处理后的结果图像。

参数thresh指定用于判断的阈值。

参数maxVal定义结果图像中像素的最大值。

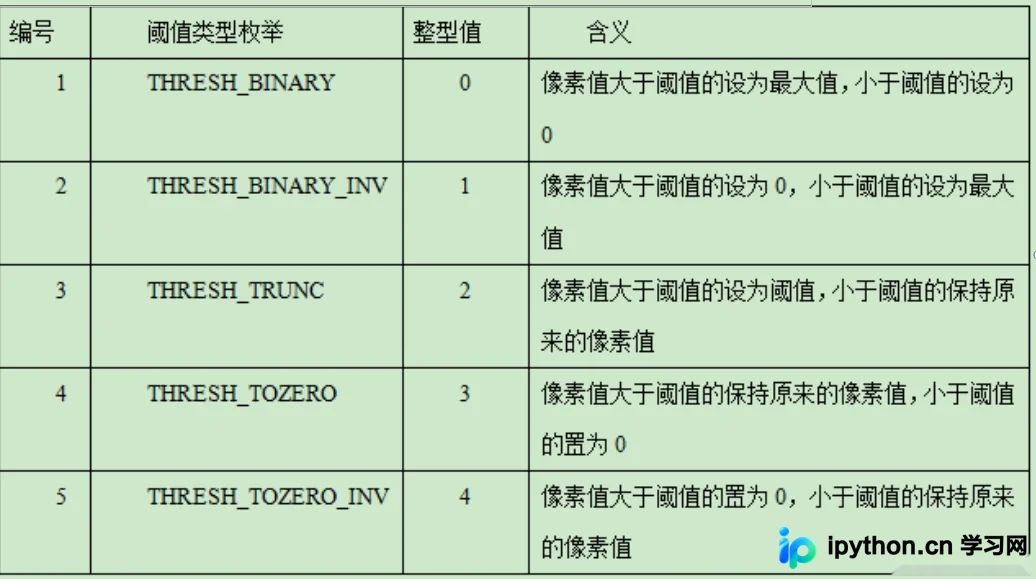

参数thresholdType指定二值化的具体类型。

然而，使用固定阈值方法存在两个主要局限：

问题一：

该方法依据全图统一的阈值对像素进行判断，并非在所有场景下都能取得理想效果。

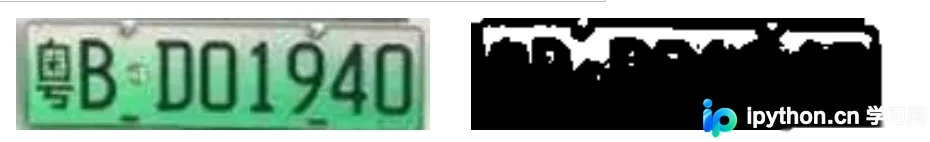

例如，当图像不同区域的光照条件存在显著差异时，统一阈值往往导致分割失败。

问题二：

阈值需要人工手动设定，不同图片适宜的阈值各不相同，更换图片后可能需要重新调整代码中的阈值参数。

为解决全图统一阈值带来的问题，可采用自适应阈值分割法。

自适应阈值分割算法依据像素周围的局部区域来确定该像素的阈值。

这意味着同一图像的不同区域可以拥有不同的阈值。

这种方法能为光照变化较大的图像提供更好的分割效果。

2.自适应阈值分割算法

其函数调用格式为：dst= cv2.adaptiveThreshold(src, maxValue, adaptiveMethod,thresholdType, blockSize, C, dst=None)

各参数具体解释如下：

参数src代表原图像，必须为灰度图像。

参数maxValue定义结果图像中像素的最大值，通常设置为255。

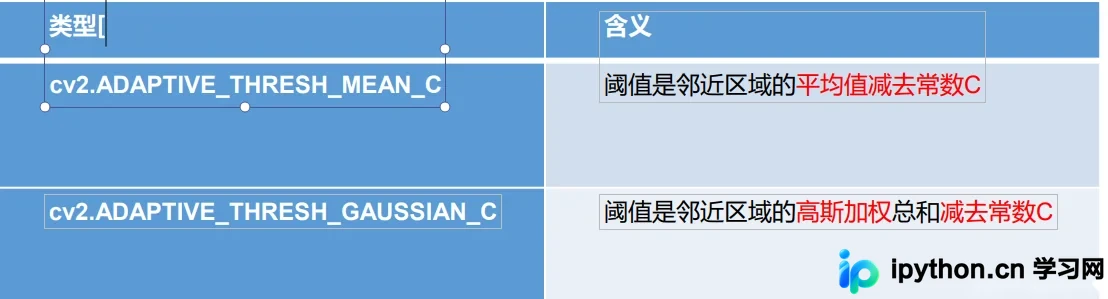

参数adaptiveMethod指定阈值的计算方法，包含以下两种计算方式：

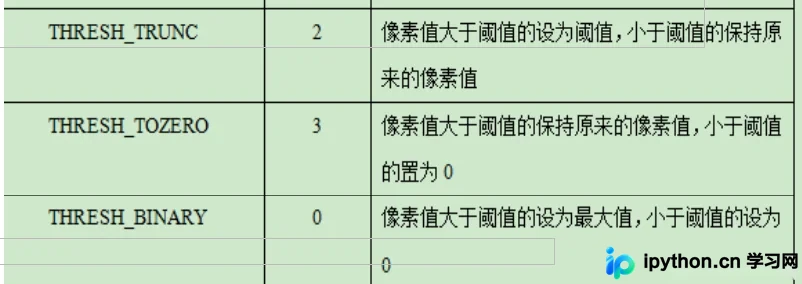

参数thresholdType指定二值化方式，例如cv2.THRESH_BINARY、cv2.THRESH_TRUNC、

cv2.THRESH_TOZERO等。

参数blockSize定义局部区域的大小。

参数C为阈值计算中减去的常数。

该方法的缺点在于blockSize需要手动指定，但实际物体的大小存在差异，难以一概而论。

3.Otsu阈值分割算法

该算法能够根据图像内容自动计算最佳阈值：

• Otsu阈值分割算法
• 大津法
• 直方图技术

其函数调用格式为：retval, dst = cv2.threshold(src, thresh, maxval, thresholdType[, dst])

各参数具体解释如下：

• 参数src代表原图像，要求必须是灰度图像。
• 参数dst用于存储结果图像。
• 参数thresh在此模式下无实际作用。
• 参数maxVal定义像素灰度的最大值。
• 参数thresholdType指定阈值类型，需在原有参数值基础上额外传递一个参数值，即cv2.THRESH_OTSU。
• 例如组合使用：cv2.THRESH_BINARY+cv2.THRESH_OTSU

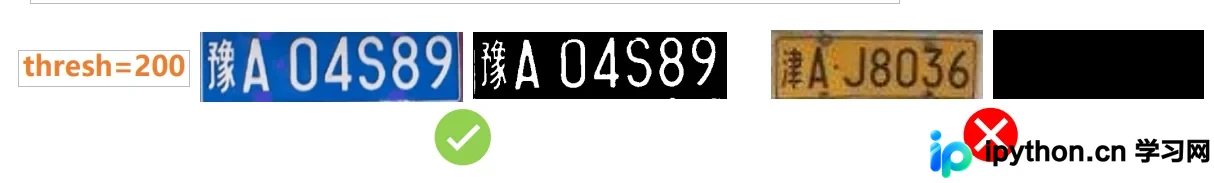

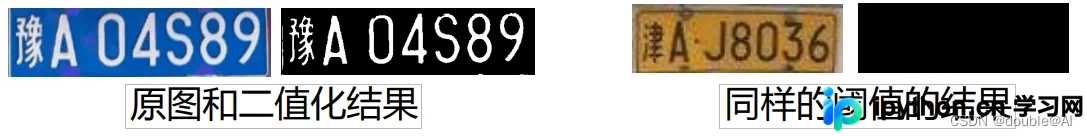

利用固定阈值算法进行分割，适用的图片范围较为局限。

同一个固定阈值，在某些图像上表现良好，但在其他图片上效果可能不佳。

如：

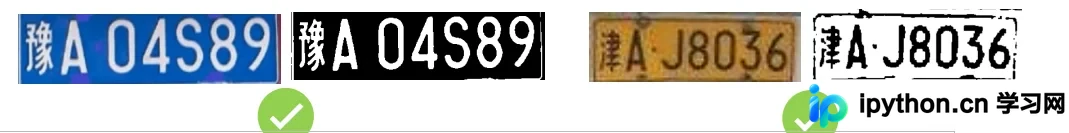

利用Otsu阈值算法进行分割，适用的图片范围相对较广。

对于每张图片，Otsu阈值算法能自动找到针对性的最佳阈值。

如：

4.基于轮廓的字符分离

具体分割步骤如下：

1. 检测出图像中字符的轮廓。

2. 获取每一条轮廓的包围框，并根据包围框坐标提取感兴趣区域（ROI）。

4.1轮廓检测

函数调用格式为：contours, hierarchy = cv2.findContours(image, mode, method)

各参数具体解释如下：

参数contours返回轮廓列表，每条轮廓包含构成该轮廓的一系列点的坐标。

参数hierarchy表示轮廓之间的层级关系。

参数image代表原始图像，需为二值图。

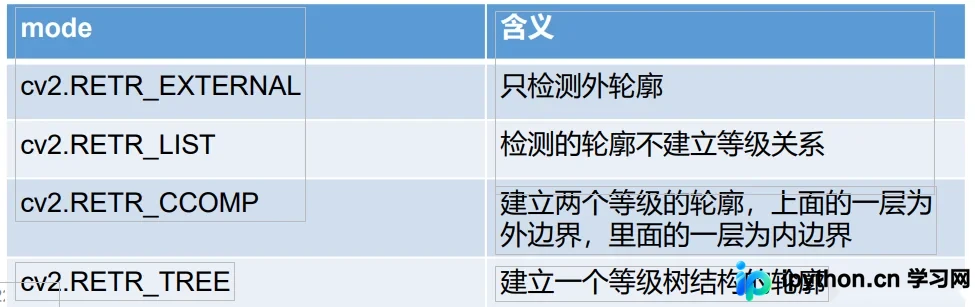

参数mode指定轮廓的检索模式。

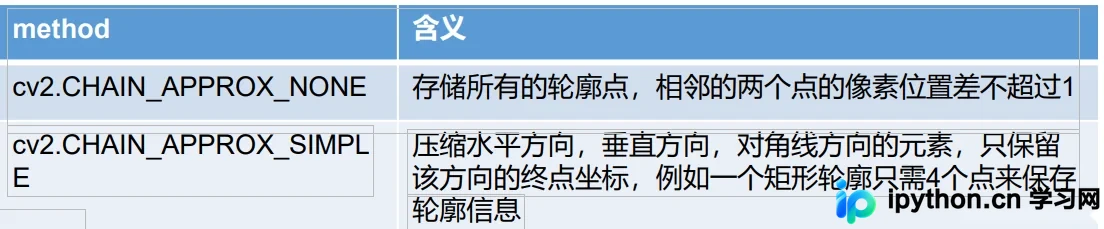

参数method指定轮廓的近似办法。

4.2轮廓绘制

函数调用格式为：cv2.drawContours(image, contours, contourIdx, color, thickness)

• 参数image指定要在哪张图片上绘制轮廓。
• 参数contours为轮廓列表。
• 参数contourIdx指定绘制轮廓list中的哪条轮廓，若设为-1，则绘制其中的所有轮廓。
• 参数color指定轮廓的颜色。
• 参数thickness（可选）指定轮廓的宽度。

import cv2
img=cv2.imread("D:\\desk\\images\\car_license\\test1.png")

#去噪
image=cv2.GaussianBlur(img,(3,3),0)

#转为灰度图
gray1 = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

#Ostu阈值分割
ret, th1 = cv2.threshold(gray1, 127,255,cv2.THRESH_BINARY+cv2.THRESH_OTSU)

'''轮廓检测与绘制'''
#检测轮廓(外轮廓)
th1=cv2.dilate(th1,None)      #膨胀，保证同一个字符只有一个外轮廓
contours,hierarchy=cv2.findContours(th1,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)

#轮廓可视化
th1_bgr=cv2.cvtColor(th1,cv2.COLOR_GRAY2BGR)     #转为三通道图

cv2.drawContours(th1_bgr,contours,-1,(0,0,255),2)    #轮廓可视化

cv2.imshow("th1_bgr",th1_bgr)

cv2.waitKey()

4.3包围框获取

函数调用格式为：rect= cv2.boundingRect(points)

• 参数points为一组点的坐标。

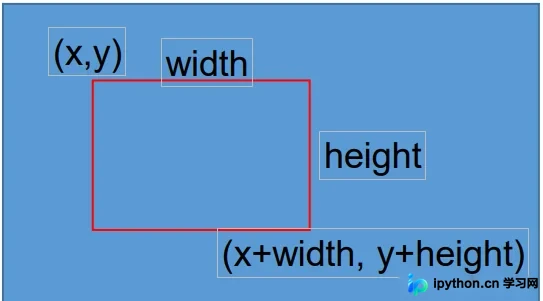

• 参数rect返回能够包围这些点的最小外接矩形信息，格式为(x,y,width,height)。

4.4矩形绘制

函数调用格式为：cv2.rectangle(img, pt1, pt2, color[, thickness）

• 参数img指定要绘制的图片。
• 参数pt1为矩形的某个顶点的坐标。
• 参数pt2为和pt1相对的顶点坐标。
• 参数color指定矩形的颜色。
• 参数thickness（可选）指定矩形轮廓的宽度。

基于轮廓的字符分离完整代码如下：

import cv2
img=cv2.imread("D:\\desk\\images\\car_license\\test1.png")

#去噪
image=cv2.GaussianBlur(img,(3,3),0)

#转为灰度图
gray1 = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

#Ostu阈值分割
ret, th1 = cv2.threshold(gray1, 127,255,cv2.THRESH_BINARY+cv2.THRESH_OTSU)

'''轮廓检测与绘制'''
#检测轮廓(外轮廓)
th1=cv2.dilate(th1,None)      #膨胀，保证同一个字符只有一个外轮廓
contours,hierarchy=cv2.findContours(th1,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)

#轮廓可视化
th1_bgr=cv2.cvtColor(th1,cv2.COLOR_GRAY2BGR)     #转为三通道图

# cv2.drawContours(th1_bgr,contours,-1,(0,0,255),2)    #轮廓可视化

'''包围框获取'''
words=[]         #保存包围框信息
height,width=th1.shape
for contour in contours:     #对于每一条轮廓
    rest=cv2.boundingRect(contour)       #得到这条轮廓的外接矩阵
    #只有高宽比在1.5到3.5之间，且高 度比图片高度大于0.3的矩阵才保留
    if rest[3]/rest[2]>1.5 and rest[3]/rest[2]<3.5 and rest[3]/height>0.3:
        words.append(rest)         #将当前矩形加入矩形列表
        cv2.rectangle(th1_bgr,(rest[0],rest[1]),(rest[0]+rest[2],rest[1]+rest[3]),(0,0,255),3)    #绘制矩形



#显示
# cv2.imshow("img",img)
cv2.imshow("th1",th1)
cv2.imshow("th1_bgr",th1_bgr)

cv2.waitKey()

以上就是详解Python OpenCV图像分割算法的实现的详细内容，更多关于OpenCV图像分割算法的资料请关注本站其它相关文章！
