Python雷达图坐标轴标签重叠怎么调整布局

在使用 Python 的 Matplotlib 库绘制雷达图（极坐标图）时，坐标轴刻度标签重叠、互相穿透或被图表外框截断是极为常见的高频问题。解决这个问题的核心在于四项组合操作：先对长文本进行分词换行以限制水平跨度；再通过调整 tick_params(pad=...) 和适当放宽极径上限 set_ylim() 将文字向外推离网格线；接着根据每个维度所处的象限角度动态赋予文字水平对齐方式（ha）与垂直对齐方式（va）；最后结合 subplots_adjust() 与 bbox_inches='tight' 为外围标签保留充足的画布边距。

一、雷达图标签重叠的核心成因

雷达图采用极坐标系（projection='polar'）展示多维度评估数据。与直角坐标系不同，极坐标中的刻度线呈放射状由圆心向四周展开，各个维度的标签被固定在圆周外侧的特定角度点上。以下三种原因共同导致了标签重叠与遮挡现象：

• 圆周弧度挤压： 当对比维度较多（如 6 到 10 个维度）时，相邻极轴之间的角度夹角较小。较长的指标名称在横向展开时极易与相邻维度的文本相撞。
• 默认对齐方式单一： Matplotlib 默认将极轴标签作为通用刻度处理，水平与垂直对齐往往默认为居中对齐。对于处于圆周左侧和右侧的文字而言，居中对齐会导致一半的文本朝向圆心内部扩散，直接撞上最外层的多边形数据线和刻度圆环。
• 数据顶点触顶与边距不足： 若业务指标的数据达到了量程上限，数据多边形的顶点正好落在最外层网格线上，没有额外间隙缓冲时，折线或填充区域就会直接覆盖在轴标签上方。

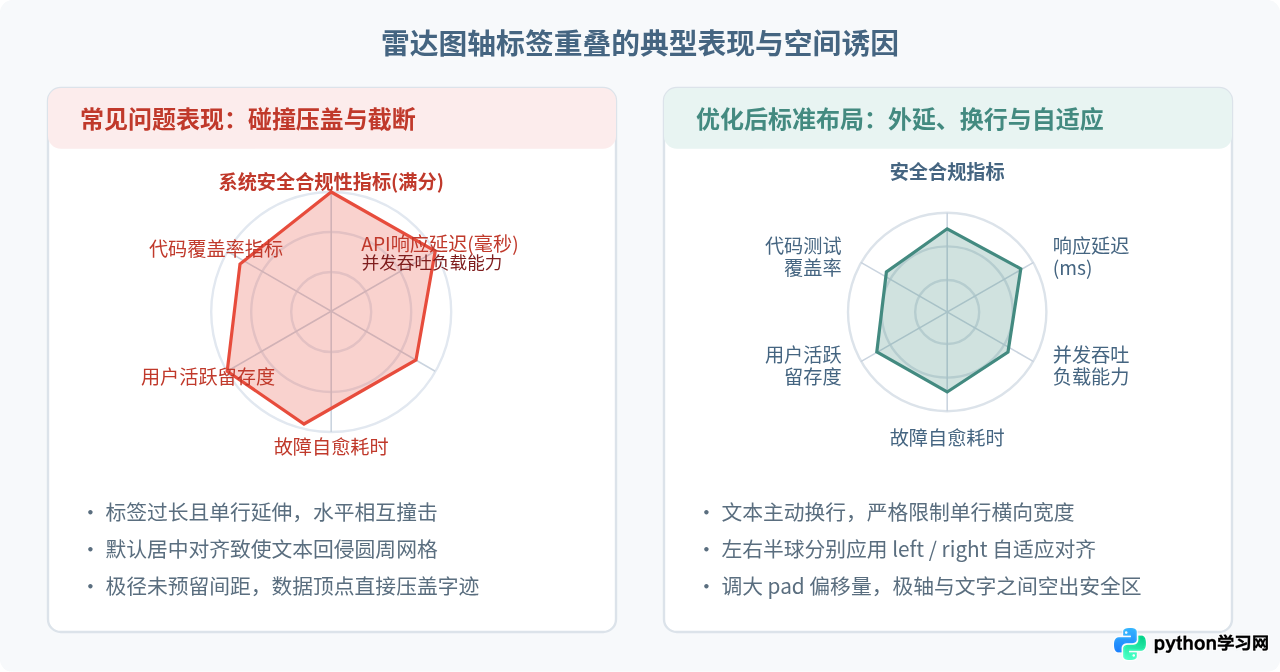

图 1：雷达图轴标签重叠混乱与优化布局的对比示意

二、四步渐进式排版调优流程

调整雷达图布局不需要依赖复杂的外部插件，遵循从数据预处理到坐标轴微调、再到画布收尾的逻辑流程即可彻底解决重叠。

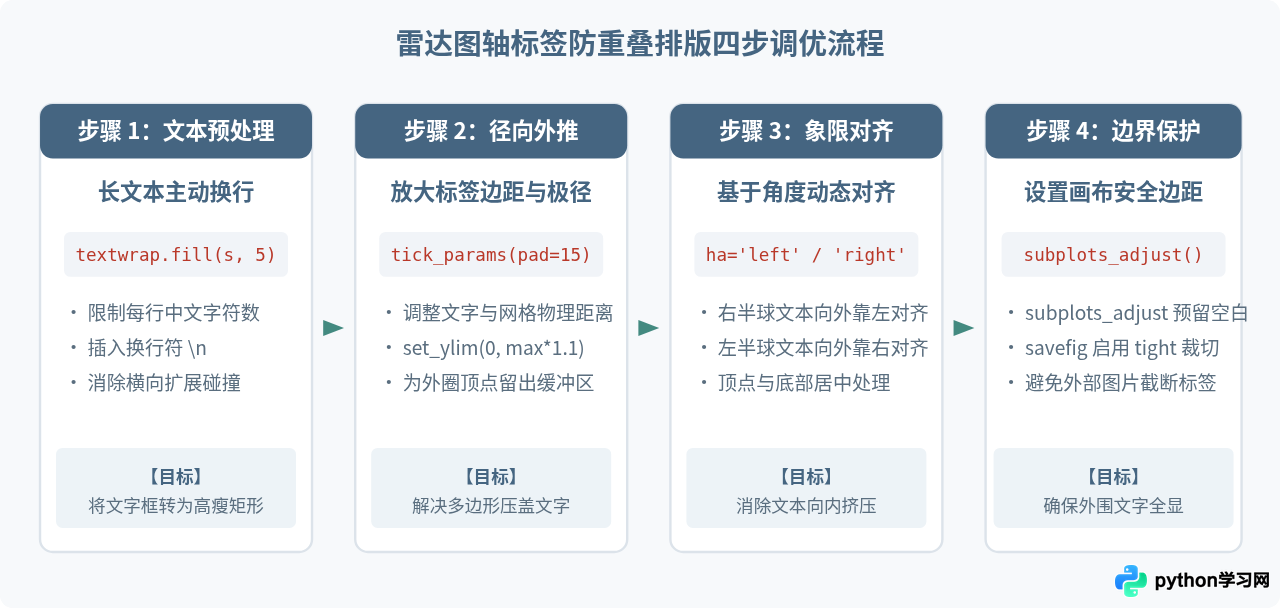

图 2：雷达图轴标签防重叠排版四步调优实施路径

1. 文本预处理：单行长度限制与换行

很多指标命名较长，如“客户服务响应时效 (小时)”，如果不进行折行，单行文字宽度往往达到 150 像素以上。使用 Python 标准库 textwrap 模块，可以按指定字数对中文字符串添加换行符 \n：

import textwrap

# 将每个维度的名称限制在单行最多 5 个字符以内
labels = ["客户满意度评分", "平均响应时间(ms)", "系统吞吐能力", "代码单测覆盖率", "自动化测试达标率", "线上缺陷逃逸数"]
wrapped_labels = [textwrap.fill(label, width=5) for label in labels]

2. 径向外推：调节 tick_params 与极径上限

Matplotlib 的 set_thetagrids() 虽然能够设置角度与标签，但默认的间隙很小。通过 ax.tick_params() 的 pad 参数，可以直接指定标签距离最外层网格刻度的像素点偏移量。此外，将极轴的上限（ylim）适当放大 10%~15%，能够确保数据折线即使达到满分，也不会贴近网格边缘：

# 增加标签距离刻度线的径向间距（默认通常为 4 左右，可增大到 12~20）
ax.tick_params(pad=16)

# 将极径上限提升，例如数据满分是 100，将上限设为 112
ax.set_ylim(0, 112)

三、核心对齐算法：基于象限角度的动态对齐

在极坐标系中，角度为 0°（正右方）顺时针或逆时针展开。Matplotlib 极坐标默认 0 弧度通常位于右侧水平轴（或通过 ax.set_theta_zero_location('N') 设在正北方向）。要让标签始终向“远离圆心”的外侧延展，就必须根据当前维度的角度，动态决定文本的水平对齐 ha（horizontalalignment）和垂直对齐 va（verticalalignment）。

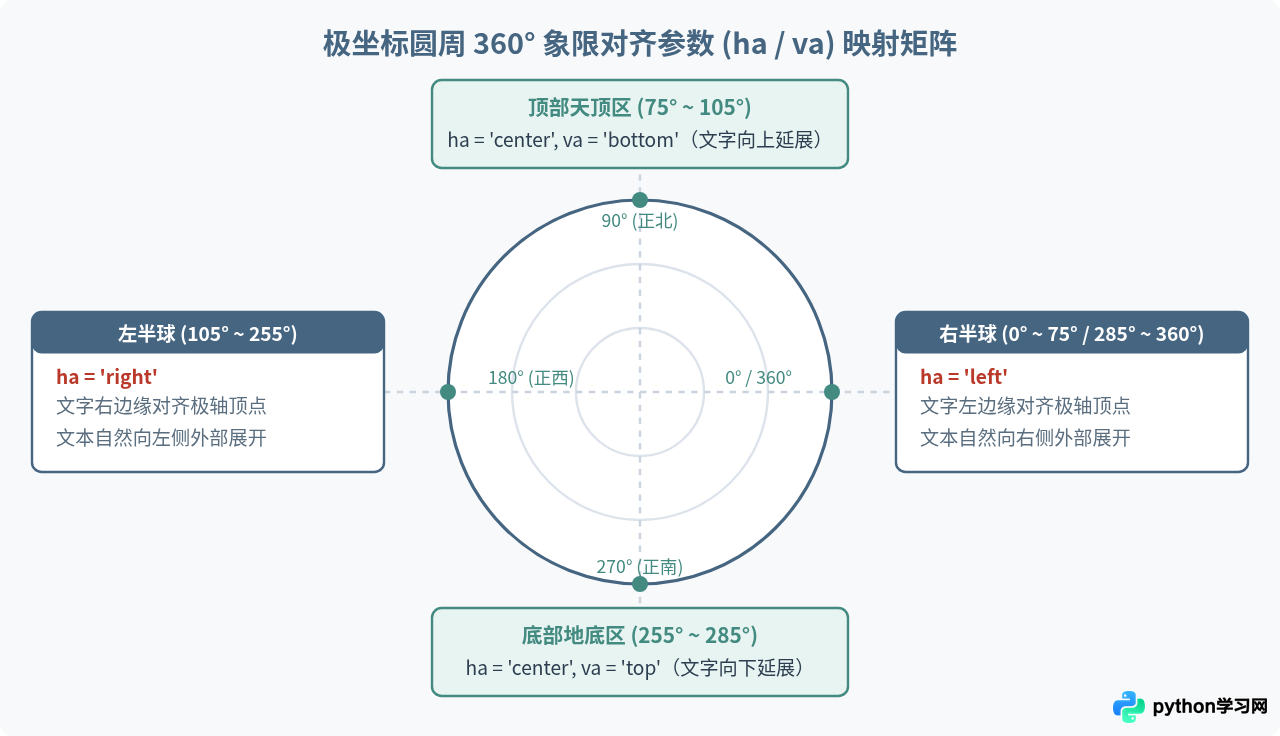

图 3：360度极坐标象限动态对齐算法与参数映射规则

在 Matplotlib 中，调用 lines, labels = ax.set_thetagrids(angles, wrapped_labels) 时会返回所有生成的文本对象列表（labels）。通过遍历每个文本对象及其对应的角度，直接重设其 horizontalalignment 属性即可完成对齐定制：

# 获取角度与标签对象
angles_deg = [n / float(N) * 360 for n in range(N)]
lines, label_objs = ax.set_thetagrids(angles_deg, wrapped_labels)

# 针对每个角度的象限动态修正水平和垂直对齐
for angle, label in zip(angles_deg, label_objs):
    # 转换为 0~360 标准范围
    norm_angle = angle % 360

    # 顶部和底部的竖直轴采用居中对齐
    if 80 <= norm_angle <= 100:
        label.set_horizontalalignment('center')
        label.set_verticalalignment('bottom')
    elif 260 <= norm_angle <= 280:
        label.set_horizontalalignment('center')
        label.set_verticalalignment('top')
    # 右侧半球向右延展（靠左对齐）
    elif norm_angle < 90 or norm_angle > 270:
        label.set_horizontalalignment('left')
        label.set_verticalalignment('center')
    # 左侧半球向左延展（靠右对齐）
    else:
        label.set_horizontalalignment('right')
        label.set_verticalalignment('center')

四、完整可运行的工程化示例代码

下面是一套完整的 Python 脚本。该脚本构建了一个具有 6 项业务指标的多维能力评估雷达图，集成了中文标签换行、增加径向边距、四象限自适应对齐以及防裁切配置：

import numpy as np
import matplotlib.pyplot as plt
import textwrap

# 1. 基础环境配置与中文字体支持
plt.rcParams['font.sans-serif'] = ['PingFang SC', 'Microsoft YaHei', 'SimHei', 'sans-serif']
plt.rcParams['axes.unicode_minus'] = False

# 2. 原始业务数据定义
categories = [
    "用户活跃留存度",
    "核心接口吞吐量 (QPS)",
    "API平均响应时效",
    "线上安全审计合规率",
    "单元测试代码覆盖率",
    "客户服务满意度评分"
]
values = [88, 95, 76, 92, 85, 90]
num_vars = len(categories)

# 3. 标签主动换行处理（每行最多 5 个字符）
wrapped_categories = [textwrap.fill(cat, width=5) for cat in categories]

# 4. 计算极坐标弧度与闭合连线数据
angles_rad = np.linspace(0, 2 * np.pi, num_vars, endpoint=False).tolist()
# 闭合数据点
values_closed = values + [values[0]]
angles_rad_closed = angles_rad + [angles_rad[0]]

# 5. 创建画布与极坐标轴
fig, ax = plt.subplots(figsize=(7, 7), subplot_kw=dict(projection='polar'))

# 顺时针排列，并将正上方（北）设为起始起点 90度
ax.set_theta_direction(-1)
ax.set_theta_offset(np.pi / 2.0)

# 6. 绘制雷达图折线与内部半透明填充
ax.plot(angles_rad_closed, values_closed, color='#456581', linewidth=2.2, linestyle='solid')
ax.fill(angles_rad_closed, values_closed, color='#438A80', alpha=0.35)

# 7. 调整极径刻度与安全边距
ax.set_ylim(0, 115)  # 满分为100，设置115预留外围缓冲层
ax.set_yticks([20, 40, 60, 80, 100])
ax.set_yticklabels(['20', '40', '60', '80', '100'], color='#5A6E7F', fontsize=10)
ax.tick_params(axis='y', labelsize=9)

# 8. 扩大标签径向边距
ax.tick_params(axis='x', pad=18)

# 9. 设置极轴刻度角度与动态自适应对齐
angles_deg = [np.degrees(a) for a in angles_rad]
ticks, labels = ax.set_thetagrids(angles_deg, wrapped_categories, fontsize=11, color='#2C3E50')

for angle, label in zip(angles_deg, labels):
    norm_angle = angle % 360
    if 80 <= norm_angle <= 100:
        label.set_horizontalalignment('center')
        label.set_verticalalignment('bottom')
    elif 260 <= norm_angle <= 280:
        label.set_horizontalalignment('center')
        label.set_verticalalignment('top')
    elif norm_angle < 90 or norm_angle > 270:
        label.set_horizontalalignment('left')
        label.set_verticalalignment('center')
    else:
        label.set_horizontalalignment('right')
        label.set_verticalalignment('center')

# 10. 画布安全边界配置与导出防裁切
plt.subplots_adjust(left=0.15, right=0.85, top=0.88, bottom=0.12)
plt.title("研发团队综合效能能力评估雷达图", y=1.08, fontsize=15, fontweight='bold', color='#456581')

# 导出高质量图片时指定 tight
plt.savefig("radar_chart.png", dpi=300, bbox_inches='tight')
plt.show()

五、常见避坑指南与细节注意事项

六、排版优化方案对比与决策总结

为了让不同应用场景下的开发者能快速对号入座，下表对常见调优手段的解决侧重点与代码开销进行了汇总对比：

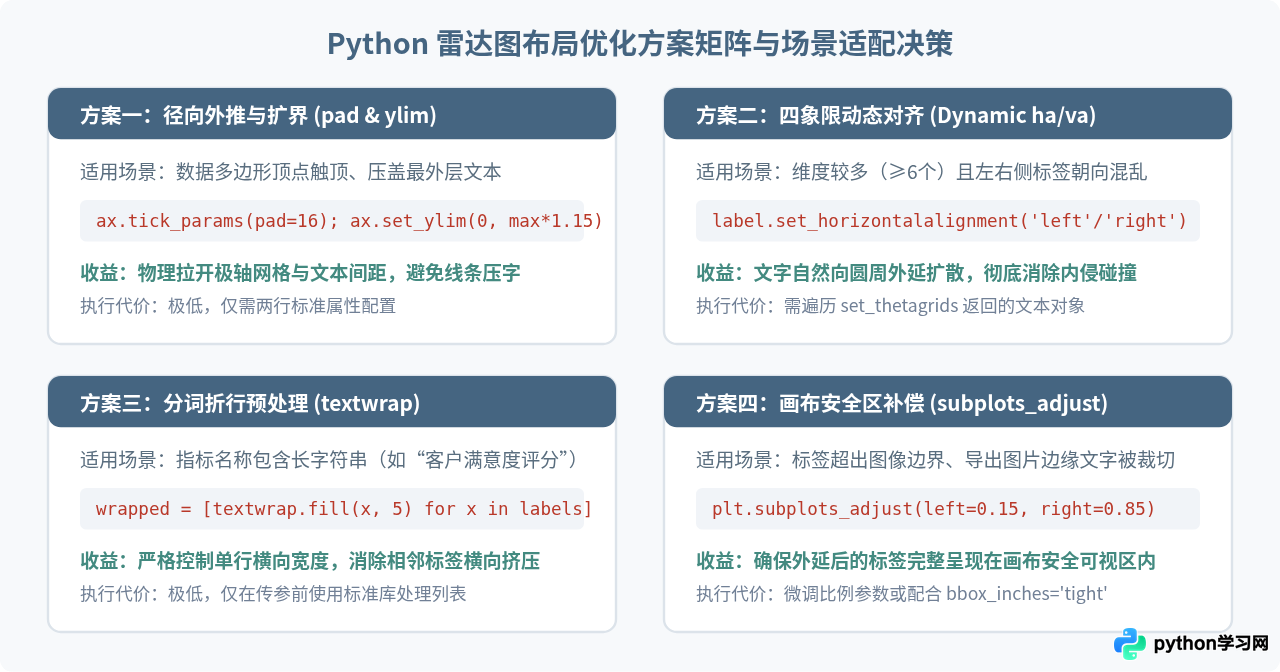

图 4：Python 雷达图布局优化方案全景决策与收益对比

综上所述，调整 Python 雷达图坐标轴标签重叠不需要复杂的外部依赖，也不必削减指标数量。通过“长文本换行 + 放大 pad 边距 + 象限自适应对齐 + 画布边距保护”这一套标准流程，可以在保留全部数据细节的同时，生成层次清晰、排版优雅的高质量可视化成果。
