Python大数据量气泡图渲染卡顿？数据采样与聚合优化代码方案

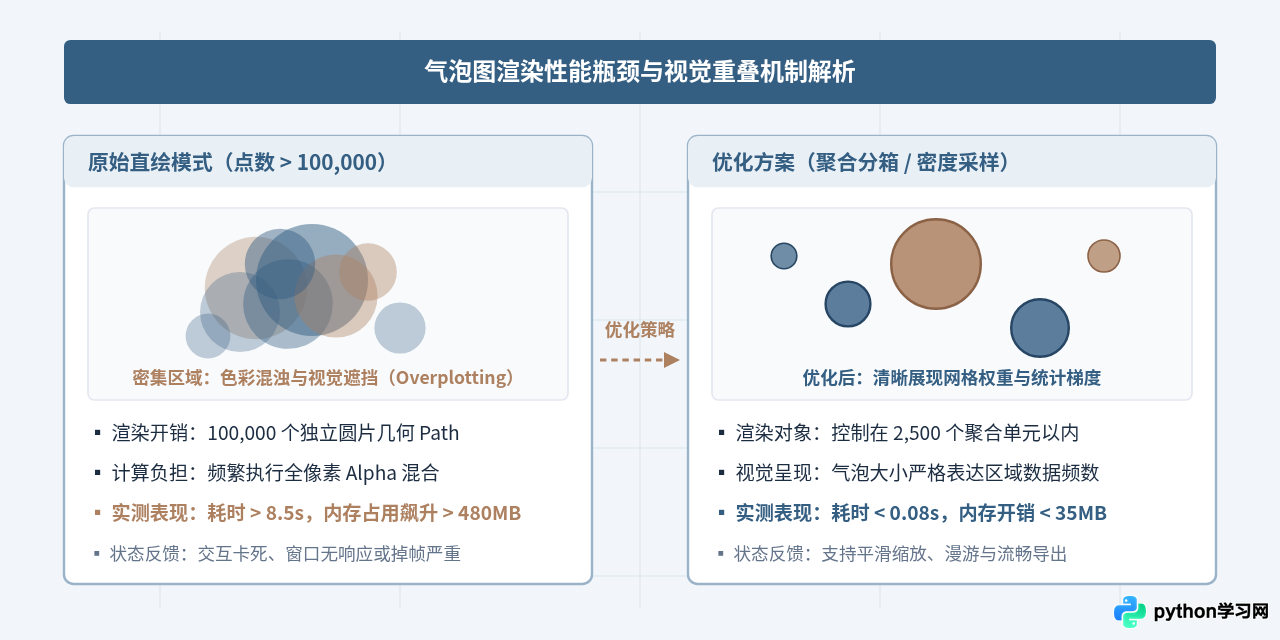

一、气泡图渲染卡顿的根本成因剖析

气泡图是一种高维度数据可视化形式。每个数据标记除了需要表达 X 轴与 Y 轴坐标外，还需要根据第三维度数值动态绑定气泡大小（Bubble Size），以及根据第四维度甚至类别属性赋予不同的填充颜色与透明度。在常规数据可视化（如 Matplotlib、Seaborn 或 Plotly）中，直接绘制大数据量气泡图通常会在以下两个层面遭遇严重瓶颈：

• 图形引擎对象与光栅化开销：在底层实现中，绘制每个气泡都会生成一个独立的圆片几何路径（Path 或 Circle Patch）。当数据点超过 10,000 个时，渲染引擎需要计算数十万次边缘反锯齿以及重叠区域的高开销 Alpha 通道色彩混合。这不仅占用数百兆内存，更会让渲染耗时从几十毫秒骤增至数秒甚至十几秒。
• 视觉遮挡（Overplotting）带来的信息失效：即便硬件算力强行完成了图元光栅化，海量半透明气泡在屏幕有限像素内相互叠压，中心高密区域往往沦为一片无法辨识细节的浑浊色块，不仅失去了气泡大小与色彩对比的分析价值，而且白白浪费了系统资源。

二、方案一：二维空间网格聚合（2D Binning）方案

如果业务目标是观察宏观分布规律、密集聚集趋势与关键指标热区，直接绘制每一个原始点并非最优解。此时最为彻底、高效的方案是二维网格聚合（2D Binning）。

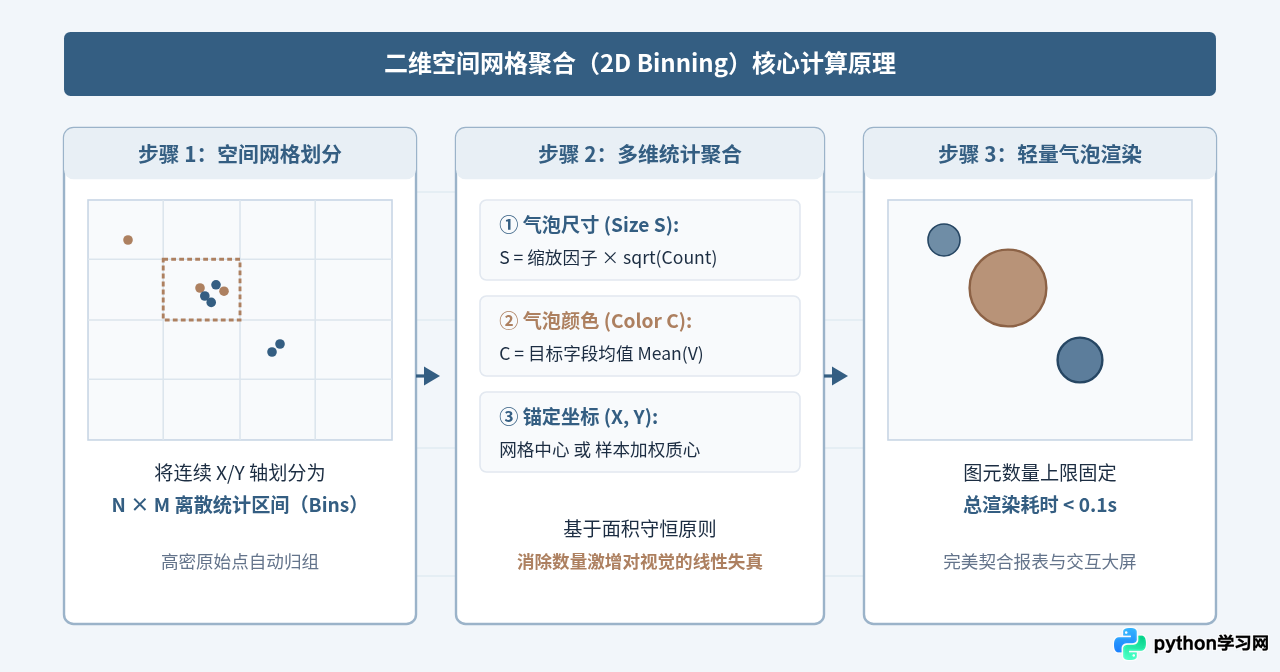

该方案将二维平面划分为 $N \times M$ 个规则网格区间（如 $50 \times 50$ 网格）。所有落入同一网格的原始数据点进行统计汇总：以包含的数据点数量（Count）作为聚合气泡的尺寸；以网格内数据点的目标特征均值（Mean）或中位数作为气泡颜色；以网格内所有点的加权质心（Weighted Centroid）作为气泡的坐标。这种方法将渲染对象上限严格锁定在网格数量之内，即使底层数据达到数百万行，绘制开销也始终保持在毫秒级。

网格聚合优化完整实现代码

以下代码基于 NumPy 与 Pandas 实现了高效率的二维矩形分箱与加权中心聚合，模拟了 200,000 条原始大数据的渲染过程：

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import time

# -------------------------------------------------------------
# 1. 模拟生成 200,000 条高密度测试数据
# -------------------------------------------------------------
np.random.seed(42)
N = 200_000

# 构建双中心聚类数据
x_cluster1 = np.random.normal(loc=20, scale=6, size=int(N * 0.6))
y_cluster1 = np.random.normal(loc=40, scale=8, size=int(N * 0.6))

x_cluster2 = np.random.normal(loc=55, scale=10, size=int(N * 0.4))
y_cluster2 = np.random.normal(loc=70, scale=12, size=int(N * 0.4))

x_raw = np.concatenate([x_cluster1, x_cluster2])
y_raw = np.concatenate([y_cluster1, y_cluster2])
# 第四维度：业务指标（如客单价、转化率或风险指数）
value_raw = np.sin(x_raw / 10.0) * 10 + np.cos(y_raw / 15.0) * 5 + np.random.normal(0, 2, size=N)

df = pd.DataFrame({'x': x_raw, 'y': y_raw, 'metric': value_raw})

# -------------------------------------------------------------
# 2. 执行二维空间网格聚合 (2D Binning)
# -------------------------------------------------------------
start_time = time.time()

# 设定 X 轴与 Y 轴的分箱分辨率
x_bins = 50
y_bins = 50

# 计算分箱标签
df['x_bin'] = pd.cut(df['x'], bins=x_bins)
df['y_bin'] = pd.cut(df['y'], bins=y_bins)

# 按照二维网格执行聚合运算
# - count: 样本数量（映射为气泡大小）
# - x_center / y_center: 网格内加权几何中心
# - metric_mean: 业务指标均值（映射为气泡颜色）
aggregated = df.groupby(['x_bin', 'y_bin'], observed=True).agg(
    count=('metric', 'count'),
    x_center=('x', 'mean'),
    y_center=('y', 'mean'),
    metric_mean=('metric', 'mean')
).reset_index()

# 过滤空网格
aggregated = aggregated[aggregated['count'] > 0].copy()

# -------------------------------------------------------------
# 3. 气泡尺寸标定（面积守恒原则）
# -------------------------------------------------------------
# 使用开方变换防止极端大数值点占据过大画布空间
max_bubble_size = 600
min_bubble_size = 20
count_sqrt = np.sqrt(aggregated['count'])
aggregated['bubble_size'] = min_bubble_size + (count_sqrt - count_sqrt.min()) / \
    (count_sqrt.max() - count_sqrt.min() + 1e-6) * (max_bubble_size - min_bubble_size)

calc_time = time.time() - start_time
print(f"数据聚合完成：原始点数 {N:,} -> 聚合气泡数 {len(aggregated):,}，计算耗时 {calc_time:.3f} 秒")

# -------------------------------------------------------------
# 4. 轻量化气泡图渲染
# -------------------------------------------------------------
render_start = time.time()

plt.figure(figsize=(10, 7), dpi=100)
scatter = plt.scatter(
    aggregated['x_center'],
    aggregated['y_center'],
    s=aggregated['bubble_size'],
    c=aggregated['metric_mean'],
    cmap='coolwarm',
    alpha=0.8,
    edgecolors='#345E82',
    linewidth=0.8
)

cbar = plt.colorbar(scatter)
cbar.set_label('指标均值 (Metric Mean)', fontsize=11)

plt.title(f"2D Binning 网格聚合优化方案 (原始点: {N:,} | 聚合单元: {len(aggregated):,})", fontsize=13)
plt.xlabel("X 坐标特征", fontsize=11)
plt.ylabel("Y 坐标特征", fontsize=11)
plt.grid(True, linestyle='--', alpha=0.4)
plt.tight_layout()

render_time = time.time() - render_start
print(f"渲染耗时: {render_time:.3f} 秒")
plt.show()

三、方案二：基于局部密度的分层保真采样方案

在某些高精密分析场景中，分析师关注的恰恰是远离密集区分布的异常离群点（Outliers）。如果采用单纯的随机抽样（Random Sampling），由于密集区权重绝对压倒稀疏区，抽样后极易丢失稀疏边缘的少数极端点；而如果采用网格聚合，又会将离群点强制吸收到粗粒度网格中。

为此，我们推荐密度加权反向采样方案（Density-Weighted Sampling）：

1. 利用网格计数或近邻距离快速估算每个数据点所在区域的局部密度（Density）。
2. 为每个点赋予与其局部密度成反比的抽样概率权重。
3. 在高密度区域执行大比例稀释以消除视觉重叠；而在低密度区域执行接近 100% 的高保留率抽样。

密度加权采样优化完整实现代码

以下代码利用二维直方图快速计算点密度，并执行基于局部密度的反向抽样，保证抽样后的点云即精炼又兼顾孤立点：

import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
import time

# -------------------------------------------------------------
# 1. 模拟生成包含离群点的高密数据集 (150,000 行)
# -------------------------------------------------------------
np.random.seed(101)
N = 150_000

# 稠密核心区 (98% 数据)
x_dense = np.random.normal(50, 10, int(N * 0.98))
y_dense = np.random.normal(50, 10, int(N * 0.98))
size_dense = np.random.exponential(scale=15, size=int(N * 0.98))

# 稀疏离群点区 (2% 数据，具有极高分析价值)
x_outliers = np.random.uniform(5, 95, int(N * 0.02))
y_outliers = np.random.uniform(5, 95, int(N * 0.02))
size_outliers = np.random.uniform(50, 120, int(N * 0.02))

df = pd.DataFrame({
    'x': np.concatenate([x_dense, x_outliers]),
    'y': np.concatenate([y_dense, y_outliers]),
    'size_val': np.concatenate([size_dense, size_outliers])
})

# -------------------------------------------------------------
# 2. 快速二维直方图密度评估与反向概率加权
# -------------------------------------------------------------
start_sample = time.time()

# 快速计算 2D 直方图统计
bins = 40
counts, x_edges, y_edges = np.histogram2d(df['x'], df['y'], bins=bins)

# 寻找每个点所在的 bin 索引
x_idx = np.clip(np.digitize(df['x'], x_edges) - 1, 0, bins - 1)
y_idx = np.clip(np.digitize(df['y'], y_edges) - 1, 0, bins - 1)

# 获取每个点的局部密度值
point_density = counts[x_idx, y_idx]

# 计算反向抽样权重：密度越高，单点入选概率越低；密度越低，入选概率越高
# 使用幂次平滑权重，防止极值偏倚
weights = 1.0 / (np.power(point_density, 0.6) + 1.0)
sampling_probs = weights / np.sum(weights)

# -------------------------------------------------------------
# 3. 抽取指定数量目标子集（如 4,000 个代表性点）
# -------------------------------------------------------------
TARGET_SAMPLE_SIZE = 4_000
sampled_indices = np.random.choice(
    df.index,
    size=TARGET_SAMPLE_SIZE,
    replace=False,
    p=sampling_probs
)

df_sampled = df.loc[sampled_indices].copy()
sample_cost = time.time() - start_sample
print(f"采样完成：原始 {len(df):,} 点 -> 保真采样 {len(df_sampled):,} 点，耗时 {sample_cost:.3f} 秒")

# -------------------------------------------------------------
# 4. 快速绘制优化后的气泡图
# -------------------------------------------------------------
render_start = time.time()

plt.figure(figsize=(10, 7), dpi=100)
# 气泡大小同样按比例变换
norm_size = (df_sampled['size_val'] / df_sampled['size_val'].max()) * 400 + 20

scatter = plt.scatter(
    df_sampled['x'],
    df_sampled['y'],
    s=norm_size,
    c=df_sampled['size_val'],
    cmap='viridis',
    alpha=0.7,
    edgecolors='#345E82',
    linewidth=0.5
)

cbar = plt.colorbar(scatter)
cbar.set_label('原始指标大小 (Size Feature)', fontsize=11)

plt.title(f"密度加权反向采样方案 (抽样保留: {len(df_sampled):,} / 原始点: {len(df):,})", fontsize=13)
plt.xlabel("X 维度特征", fontsize=11)
plt.ylabel("Y 维度特征", fontsize=11)
plt.grid(True, linestyle=':', alpha=0.5)
plt.tight_layout()

print(f"绘图耗时: {time.time() - render_start:.3f} 秒")
plt.show()

四、方案对比与多维场景选型决策

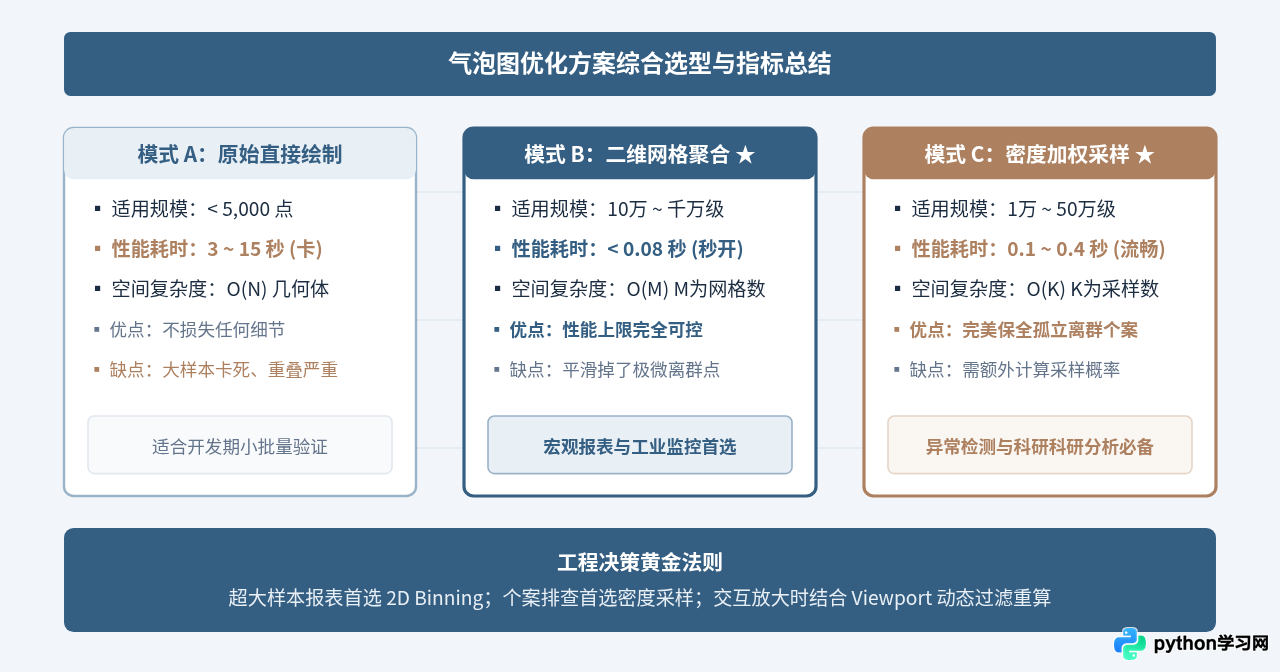

在面对不同数据规模与业务场景时，盲目追求某一种方法往往难以达到最佳效果。下表总结了原始直接渲染、二维网格聚合与密度加权采样在关键指标上的综合对比：

五、工程落地注意事项与避坑指南
