很多初学者第一次接触 UML，容易把它理解成“画图版编程语言”，或者只记住几种图的名字，却不清楚它到底解决什么问题。本文按“UML 是什么、为什么需要它、它和面向对象设计是什么关系、入门时先掌握哪些核心元素”这条线来梳理，帮助你建立一套能直接用于后续学习类图、用例图、时序图的基础认识。

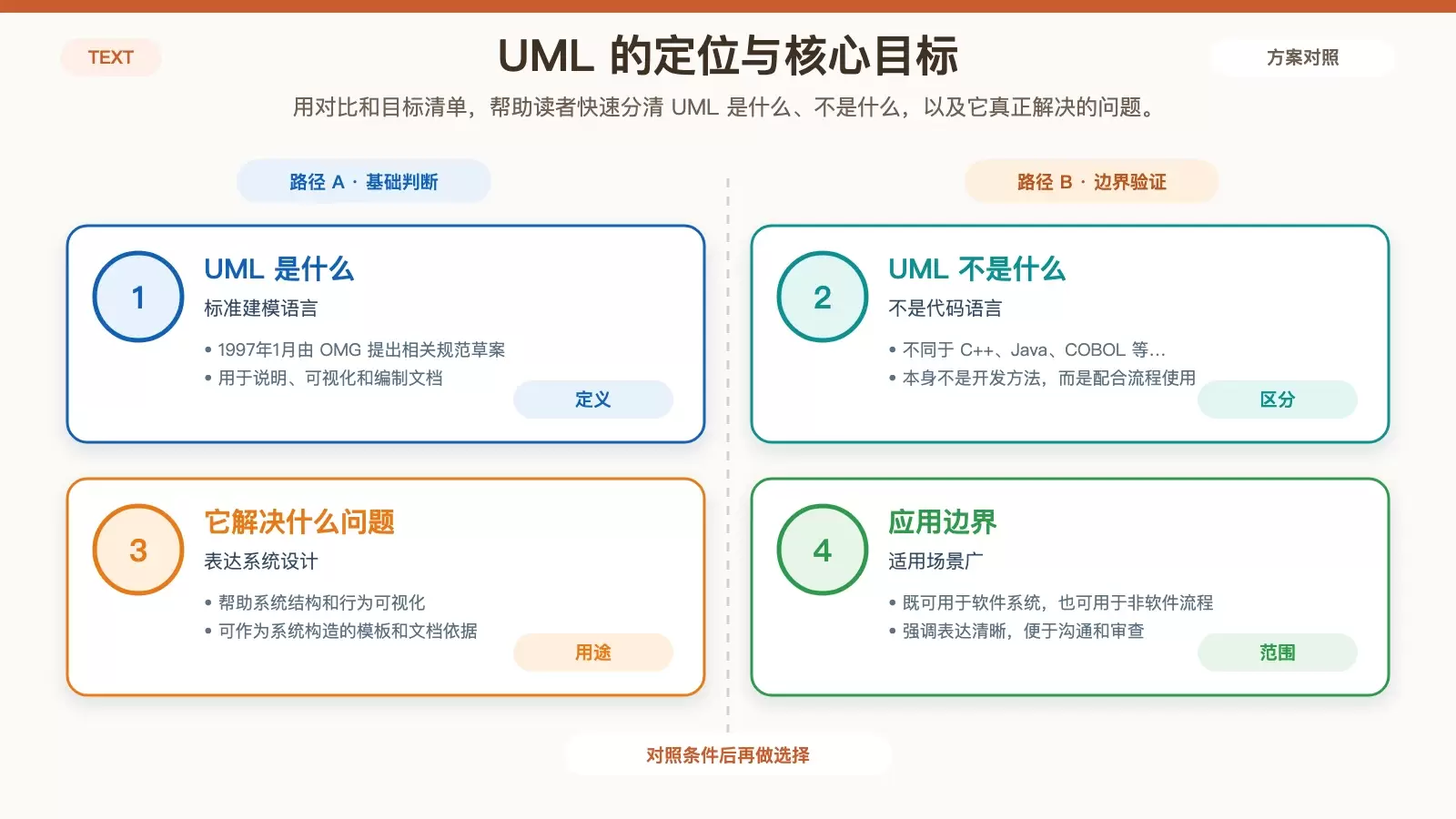

什么是 UML
UML（Unified Modeling Language，统一建模语言）是 OMG 在 1997 年 1 月提出并推动形成规范的一套标准建模语言，相关早期规范草案可追溯到 UML 1.0。
它的定位不是编程语言，而是用于说明、可视化和编制文档的建模语言，主要服务于面向对象系统开发。换句话说，UML 更像软件蓝图：它关注系统的结构、对象之间的关系以及行为过程，而不是具体使用 C++、Java、COBOL 还是其他语言去实现。
这也是 UML 和常见程序语言的根本区别：
- 编程语言用于实现可执行系统；
- UML 用于表达系统模型，让设计、沟通和文档化更清晰。
需要注意的是，UML 本身不能代替编程，但很多工具可以基于 UML 图生成部分代码，或反向从代码生成模型。
它的应用范围也不只限于软件系统。除了面向对象软件建模，UML 也可以描述非软件场景中的流程，例如制造单元或业务处理流程，只要目标是把系统表达清楚，UML 就有用武之地。
UML 的目标是什么
理解 UML，先要明确它不是一种开发方法。它不直接告诉你项目该怎样组织团队、如何迭代，也不等同于瀑布、敏捷或 RUP。它更像是一套可以嵌入各种流程中的建模工具。
它的核心目标可以概括为四点：
- 定义一套通用的建模语言，让不同角色能使用同一种表达体系；
- 提供清晰、易懂的说明方式，降低沟通成本；
- 把系统的结构或行为可视化，形成可讨论、可审查的模型；
- 把设计决策记录下来，作为系统构造和后续维护的依据。
进一步说，UML 主要承担以下作用：
- 帮助我们按照实际情况或预期样式对系统进行可视化；
- 提供一种详细说明系统结构或行为的方法；
- 给出一个指导系统构造的模板；
- 对已经做出的设计决策进行文档化。
因此，UML 真正的价值不在于“图画得多漂亮”，而在于它能否把复杂系统讲明白。
理解 UML 概念模型
在正式学习各种 UML 图之前，先理解“概念模型”非常关键。
概念模型可以理解为：由一组概念及其相互关系组成的模型。它的作用，是帮助建模者先认识现实世界中有哪些实体、这些实体如何互相联系、又如何发生交互。
也就是说，概念模型并不是画图后的附属品，而是画 UML 图之前的认知准备。没有这一步，图虽然画出来了，但很可能只是符号堆砌，不能准确反映真实系统。
原文中强调，掌握 UML 概念模型，通常需要把握三个要素：
- UML 构建模块
- 连接这些构建模块的规则
- UML 的公共机制
这三部分共同决定了模型是否规范、是否具备一致的表达能力。对实时系统或复杂业务系统来说，这种概念层面的理解尤其重要，因为后续所有图形表达，最终都要建立在“对象和关系是否识别正确”之上。
为什么学 UML 之前要先懂面向对象
UML 与面向对象分析设计有非常强的绑定关系。它本质上就是用图形化方式去表达对象、类、继承、协作和行为，因此如果没有面向对象基础，学习 UML 往往会停留在“记图名”的层面。
面向对象（Object Oriented，OO）最初是软件开发方法，但它的思想早已超出单纯编程。UML 可以看作面向对象分析与设计的重要表达工具，很多图本质上都是对对象世界的抽象。
例如，一个对象通常包含数据和操作这些数据的方法，其中：
- 数据体现对象的状态；
- 类是对象的蓝图；
- 多个类之间可以形成继承层次，也可以按照需求建立其他关系。
常见的面向对象基础概念包括：
- 对象： 代表一个实体的基本构建块。
- 类： 类是对象的蓝图。
- 抽象化： 抽象代表现实世界中实体的行为。
- 封装： 封装是将数据绑定在一起，并隐藏它们对外部世界的实现机制。
- 继承： 继承是从现有机制派生出新类的方式。
- 多态性： 定义同一机制以不同形式存在的能力。
因为 UML 图本来就是这些概念的图形化表示，所以在真正进入类图、对象图、协作图、交互图之前，先把 OO 基础概念吃透，学习曲线会顺得多。

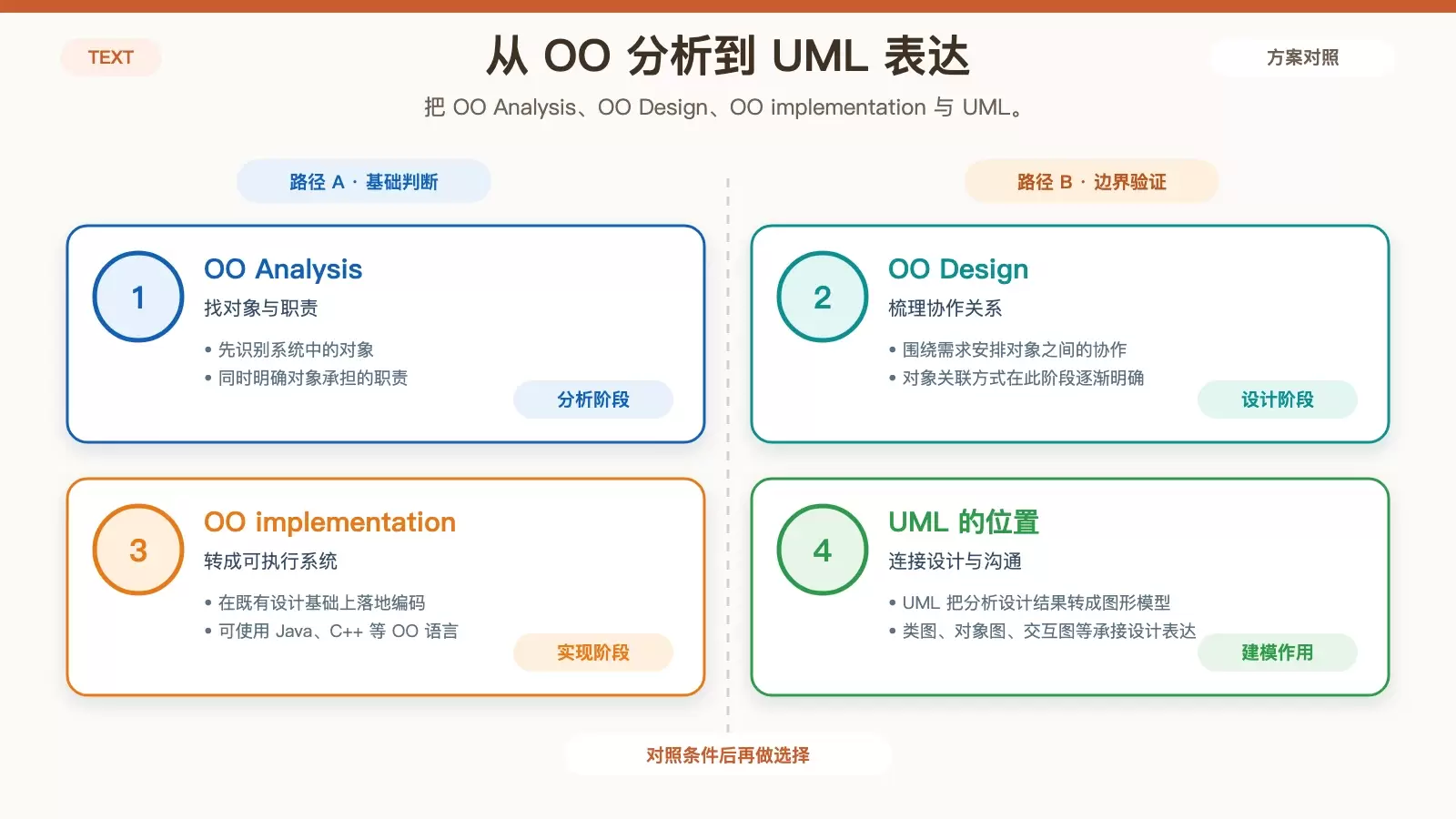

面向对象分析与设计是怎样一步步落到 UML 上的
面向对象分析与设计的重点，不是直接开始编码，而是先识别对象，再梳理对象关系，最后形成可实现的设计。
其中最关键的一步，是在分析阶段准确识别系统中的对象。无论面对的是新系统还是已有系统，只要对象识别不准，后续设计很容易失真。对象确定后，再去分析它们承担什么职责、彼此如何协作，设计才会逐渐清晰。
这套过程的目标可以概括为：
- 确定一个系统中的对象；
- 确定它们之间的关系；
- 形成一个可被面向对象语言实现的设计。
原文给出的典型步骤是：
OO Analysis --> OO Design --> OO implementation using OO languages第一阶段：OO Analysis
分析阶段最重要的任务，是识别对象并描述对象。这里不仅要找出“系统里有什么对象”，还要明确每个对象承担什么职责。职责就是对象要执行的功能，而系统目标正是通过多个对象之间的职责协作来完成的。
第二阶段：OO Design
设计阶段的重点，是围绕需求安排对象如何协作。此时对象之间的关联方式、职责分配和交互过程会逐渐明确，系统设计也因此成形。
第三阶段：OO implementation
执行或实现阶段，则是在既有设计基础上，使用面向对象语言完成落地，例如 Java、C++ 等。也就是说，代码实现发生在设计之后，而不是替代分析和设计本身。
UML 在面向对象设计中的作用
UML 的核心工作，是把面向对象设计转化成可视化模型。它既可以描述软件系统，也可以描述非软件系统，但在实际使用中，重点通常还是面向对象软件建模。
常见 UML 图中，不少都直接对应对象设计中的不同侧面：
- 类图用于表达静态结构；
- 对象图用于表达实例层面的关系；
- 协作图、交互图用于表达对象之间的动态协作。
因此，UML 和面向对象设计之间并不是“先学一个、再额外补一个”的关系，而是输入与表达的关系：面向对象分析与设计提供内容，UML 负责把这些内容转化为结构清晰、便于交流的图形模型。
也可以把它理解为：没有 OO 分析设计，UML 图容易空洞；没有 UML，OO 设计又往往难以高效交流和文档化。

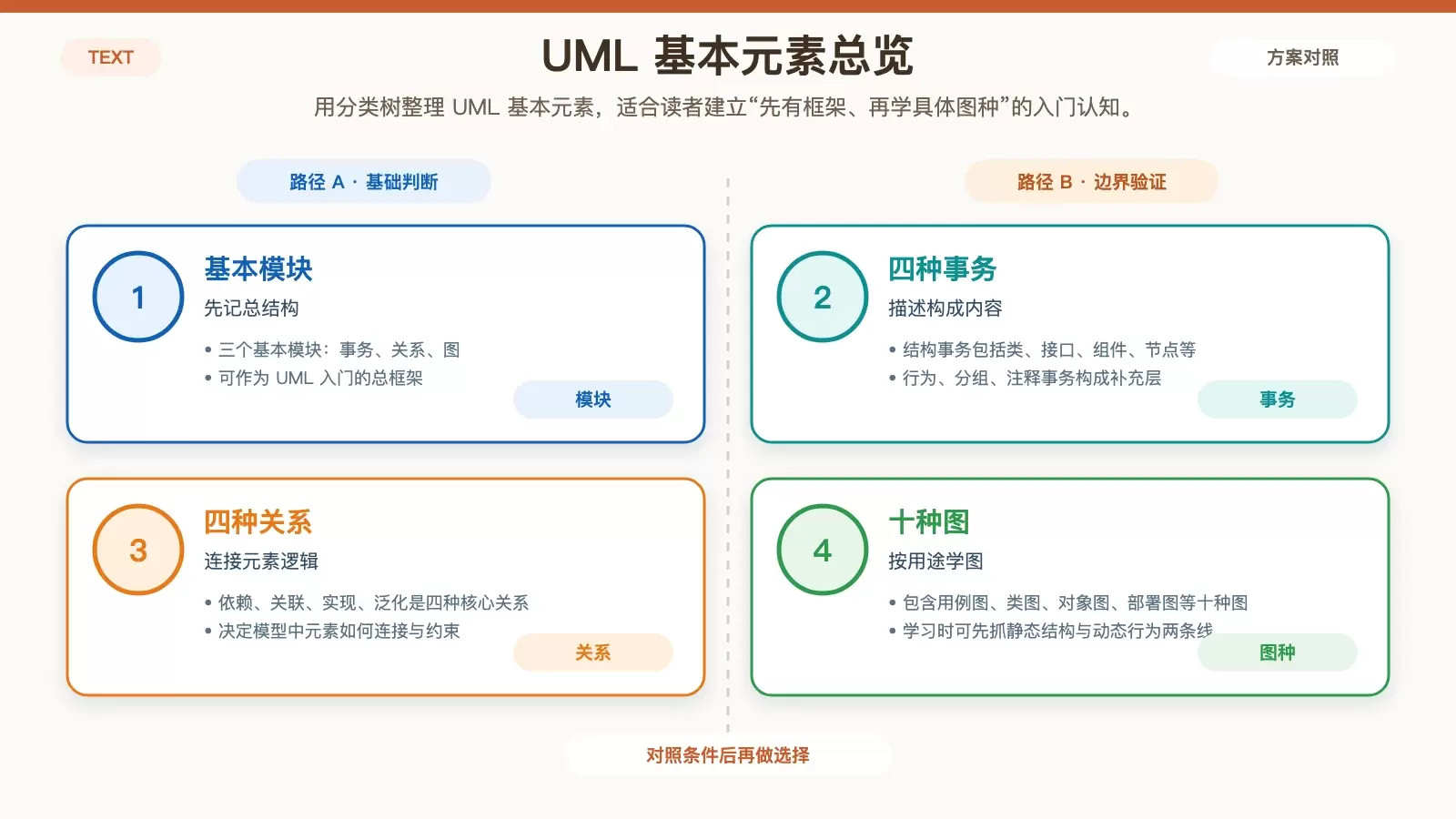

UML 的基本元素有哪些
入门 UML 时，最常见的基础框架可以从“模块、事务、关系、图”四层来记。
三个基本模块
- 事务
- 关系
- 图
四种事务
- 结构事务： 类，接口，协作，用例，活动类，组件，节点。
- 行为事务： 交互，状态机。
- 分组事务： 包。
- 注释事务： 注释。
四种关系
- 依赖
- 关联
- 实现
- 泛化
十种图
- 用例图
- 类图
- 对象图
- 包图
- 部署图
- 活动图
- 状态图
- 序列图
- 协作图
- 组件图
对初学者来说，不必一开始就把所有图都学深。更有效的方式，是先理解 UML 想表达什么，再围绕“静态结构”和“动态行为”两条主线逐步进入具体图种。
怎么建立对 UML 的正确入门认知
把全文压缩成一句话，UML 不是拿来写程序的，而是拿来把系统说明白的。它服务于面向对象分析与设计，帮助开发者识别对象、梳理关系、表达行为，并把这些判断沉淀成可复用的系统文档。
如果你刚开始接触 UML，建议先按这个顺序建立基础：
- 先分清 UML 与编程语言、开发方法之间的区别；
- 再理解面向对象中的对象、类、封装、继承、多态；
- 随后掌握 OO Analysis、OO Design、OO implementation 三阶段；
- 最后再进入类图、用例图、时序图等具体 UML 图形。
这样学习时，UML 就不再只是“十几种图的名字集合”，而会变成一套真正能帮助你分析系统和表达设计的工具。
