Python中plot函数二维线图绘制语法与配置详解

核心语法与应用场景

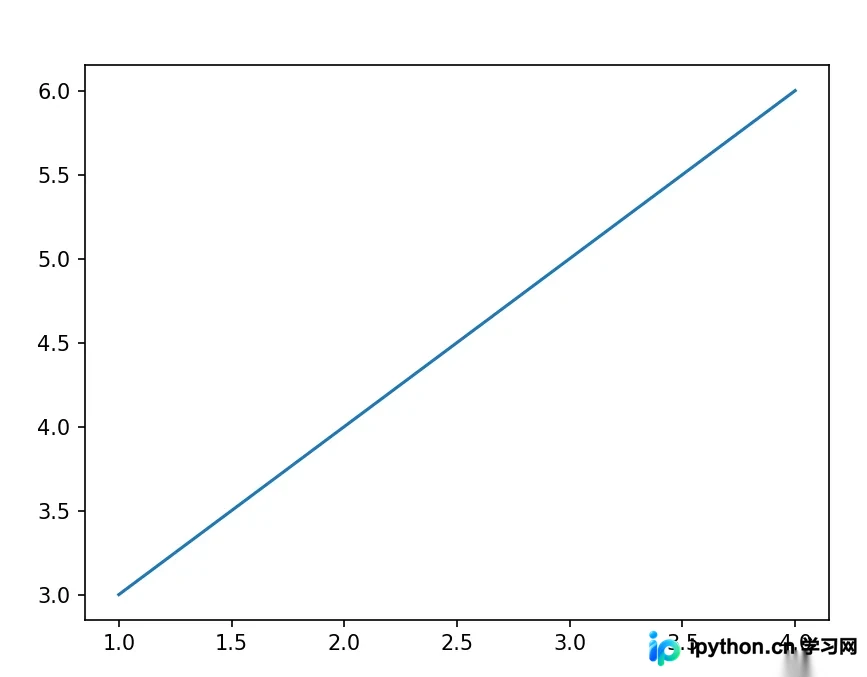

第1步：基于X-Y对应关系绘制基础线图

目的：建立横纵坐标轴的数值映射，生成标准折线图。

• 入口：交互终端或脚本文件顶部
• 动作：调用 plt.plot(X, Y)，X 为横轴序列，Y 为纵轴序列，长度需一致
• 参数：X 与 Y 可传入列表、NumPy数组或元组
• 状态：窗口渲染出连接各数据点的闭合路径，调用 plt.show() 触发画面输出

import matplotlib.pyplot as plt
import numpy as np

X = np.array([1, 2, 3, 4])
Y = np.array([3, 4, 5, 6])

plt.plot(X, Y)
plt.show()

第2步：配置LineSpec参数定义外观样式

目的：通过字符组合控制线条形态、数据点标记符号及前景色彩，无需分开调用即可一次性设定。

• 入口：plt.plot(X, Y, 'LineSpec') 第三参数位置
• 动作：拼接线型、标记、颜色的单字符代码，顺序不限且可缺省

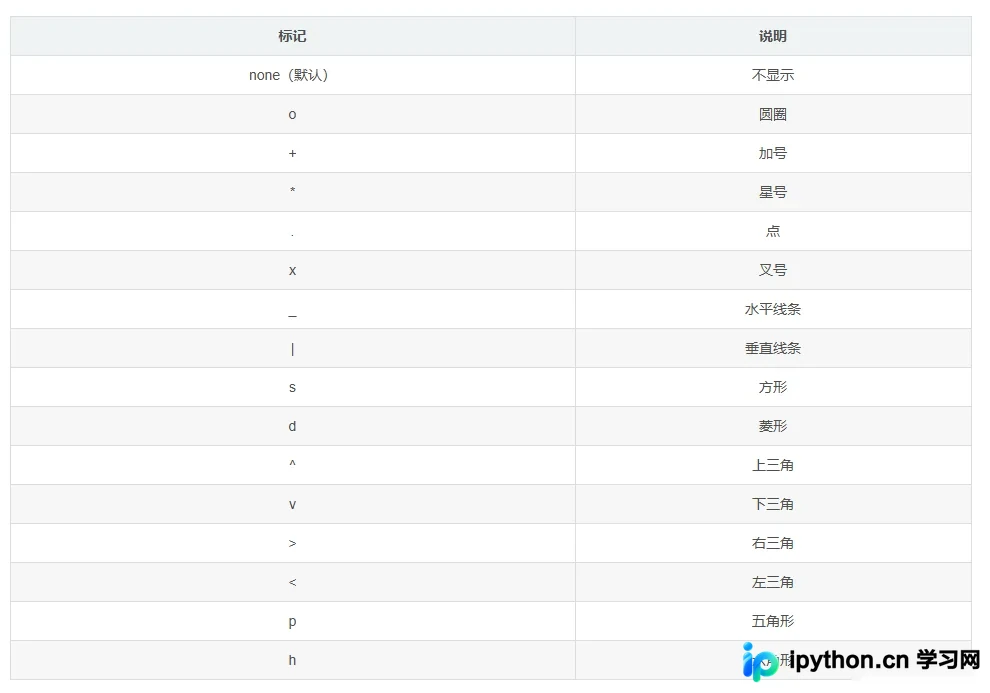

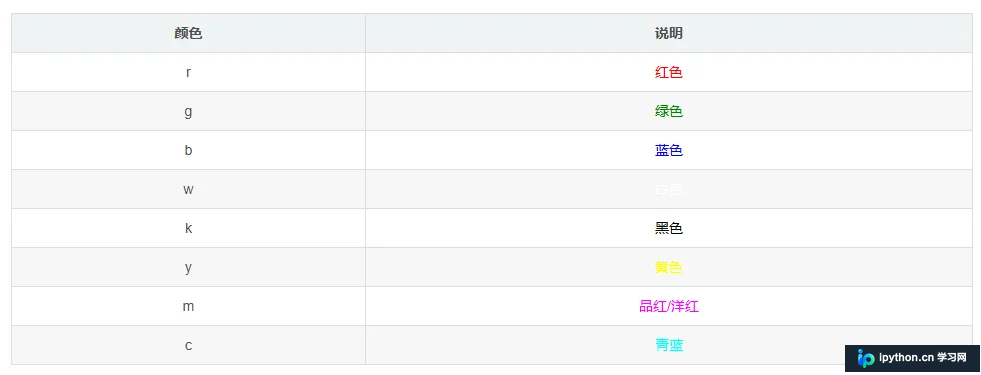

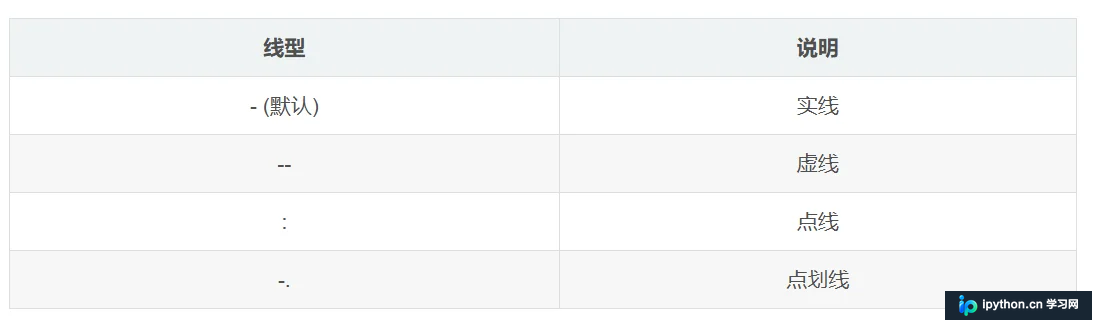

• 重要参数对照：线型（'-'实线 / '--'虚线 / ':'点线），标记（'o'圆 / '+'加号 / 'x'叉号），颜色（'r'红 / 'g'绿 / 'k'黑）
• 状态：图形区按指定样式渲染，若仅留标记符，线段将被自动隐藏

import matplotlib.pyplot as plt
import numpy as np

X = np.array([1, 2, 3, 4])
Y = np.array([3, 4, 5, 6])

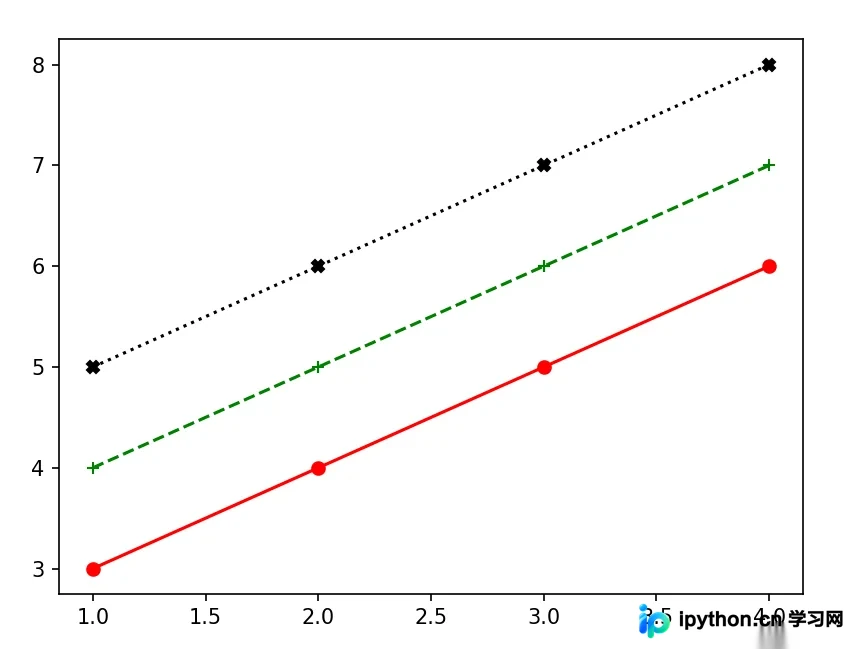

plt.plot(X, Y, '-or')
plt.plot(X, Y+1, '--+g')
plt.plot(X, Y+2, ':Xk')
plt.show()

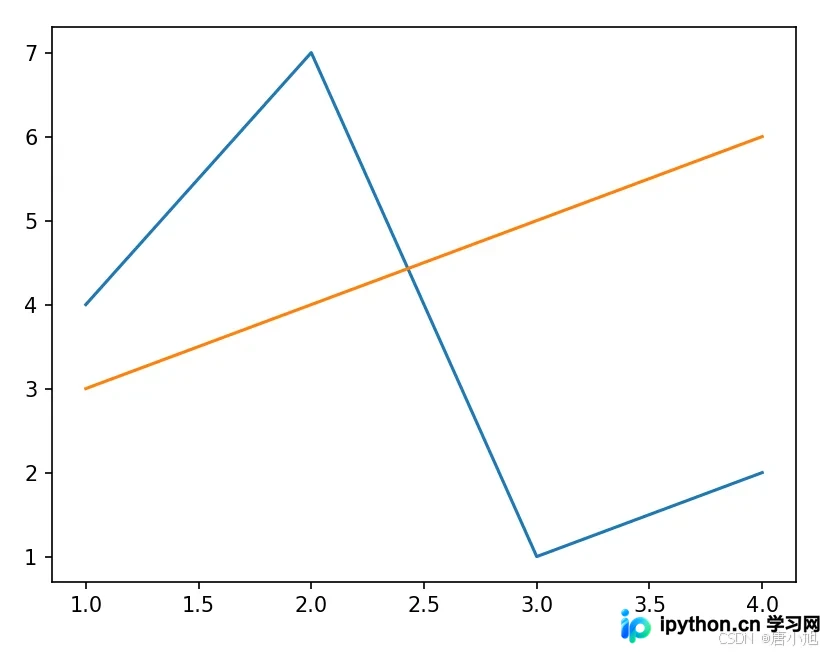

第3步：在同一坐标系叠加多组数据线

目的：在独立画布上并列比较两组及以上变量的变化趋势。

• 入口：plt.plot(...) 连续传参
• 动作：按 (X1, Y1, LineSpec1, X2, Y2, LineSpec2) 顺序混排调用
• 参数：X/Y 数量必须成对，可省略部分 LineSpec 使用默认色相轮转
• 状态：当前 Axes 对象同时承载多条路径，后续绘制会覆盖空白区域而非新建窗口

import matplotlib.pyplot as plt
import numpy as np

X1, X2 = np.array([1, 2, 3, 4]), np.array([1, 2, 3, 4])
Y1 = np.array([4, 7, 1, 2])
Y2 = np.array([3, 4, 5, 6])

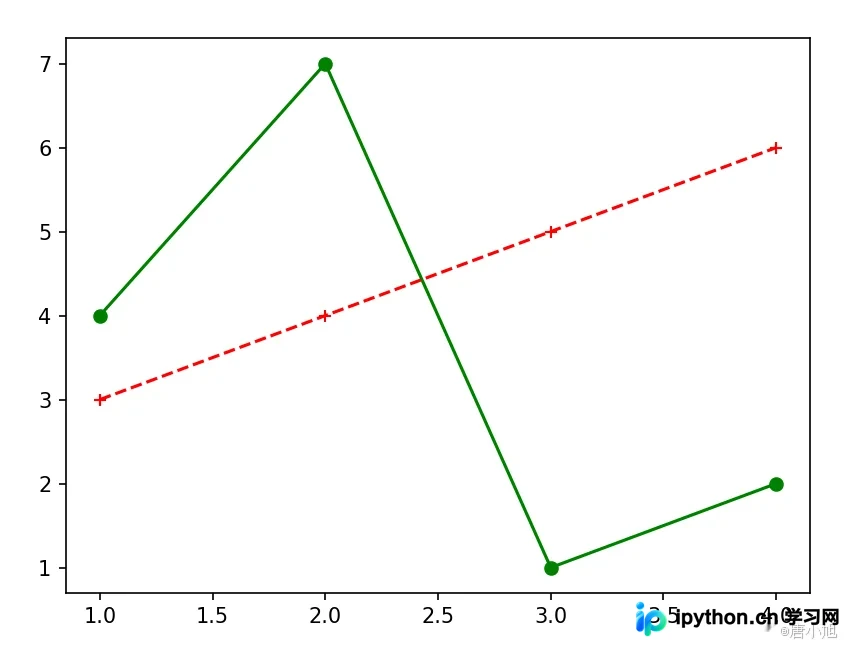

plt.plot(X1, Y1, '-og', X2, Y2, '--+r')
plt.show()

第4步：隐式索引模式绘制纯Y轴变化

目的：当横轴仅表示离散序号时，跳过X参数声明以简化代码。

• 入口：plt.plot(Y) 单一变量传参
• 动作：系统自动分配横轴刻度范围
• 逻辑分支：若Y为一维向量，X轴范围 1 ~ len(Y)；若Y为二维矩阵，逐列绘制；若Y含复数，自动转为复平面虚部对实部的散点轨迹（等价于 plt.plot(real(Y), imag(Y))）
• 状态：刻度从整数1起始连续分布，适合快速探查一维序列波动

import matplotlib.pyplot as plt
import numpy as np

Y1 = np.array([4, 7, 1, 2])

plt.plot(Y1)
plt.show()

完成判定与注意事项

验证操作是否成功的标准为：plt.show() 弹出窗口无报错遮挡，且图中点线样式、坐标轴刻度区间、多曲线层叠顺序与设计意图完全一致。若发现线条断裂或标记偏移，请检查NumPy数组维度是否对齐（行数和列数需匹配），并确保 Matplotlib 版本不低于 3.0。原始资料中误植了关于其他数据工具的说明，实际仅需关注上述可视化模块的调用链路即可稳定输出图表。
